Thương hiệu: Wago
Tình trạng: Còn hàng
Cầu đấu WAGO 2003-7641 thuộc dòng 2003 Series, là lựa chọn lý tưởng cho các hệ thống cần đấu nối đa tiềm năng trong không gian hạn chế. Thiết kế đa tầng (Multilevel) cho phép kết nối nhiều dây dẫn trên cùng một cầu đấu, giúp tối ưu không gian trong tủ điện mà vẫn đảm bảo độ an toàn và độ tin cậy cao.
Hỗ trợ vận chuyển miễn phí trên toàn quốc
Hỗ trợ thanh toán công nợ từng phần
Hỗ trợ chăm sóc khách hàng 24/7
Chúng tôi là thương hiệu được yêu thích và lựa chọn

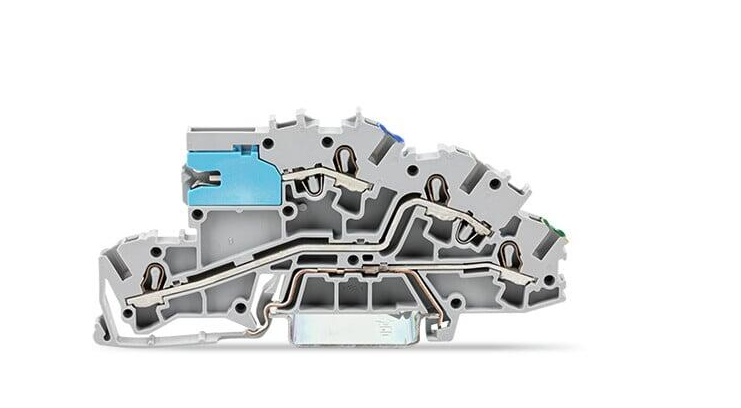

Cầu đấu nhiều tầng WAGO 2003-7641 thuộc dòng 2003 Series, được thiết kế để kết nối dây dẫn trong hệ thống điện thông qua công nghệ Push-in CAGE CLAMP®. Sản phẩm có tiết diện danh định 2,5 mm², màu xám và tích hợp ba điểm kết nối với cấu hình NT/L/PE, gồm đầu nối trung tính có cầu dao tách mạch (N-disconnect slide link), dây pha và dây tiếp địa bảo vệ.
Thiết kế tích hợp NT/L/PE trong cùng một cầu đấu giúp bố trí các điểm đấu nối tập trung, tiết kiệm không gian trong tủ điện. Cầu dao tách mạch trung tính hỗ trợ ngắt kết nối dây trung tính khi cần kiểm tra hoặc thực hiện công việc kỹ thuật theo quy trình của hệ thống.
WAGO 2003-7641 sử dụng công nghệ Push-in CAGE CLAMP®, cho phép cắm trực tiếp dây dẫn cứng và dây dẫn mềm có đầu cos phù hợp mà không cần dụng cụ để thực hiện thao tác kết nối. Sản phẩm hỗ trợ dây dẫn có tiết diện từ 0,25 mm² đến 4 mm², với chiều dài tuốt dây yêu cầu từ 10–12 mm.
| Thông số | Giá trị |
|---|---|

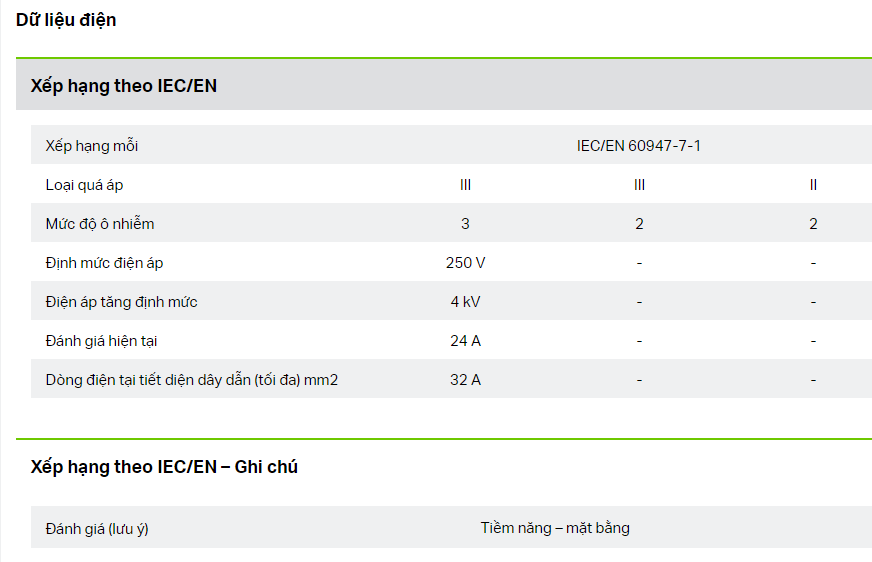

| Định mức theo IEC/EN (Ratings per IEC/EN) | |
| Định mức | Điện thế – đất |
| Tiêu chuẩn định mức | IEC/EN 60947-7-1 |
| Điện áp danh định (III/3) | 250V |
| Điện áp chịu xung định mức (III / 3) | 4kV |
| Dòng điện định mức | 24A |
| Dòng điện tại tiết diện dây dẫn (tối đa), mm² | 32A |
| Chú giải (định mức) | (III / 3) ≙ Cấp quá điện áp III / Cấp độ ô nhiễm 3 |

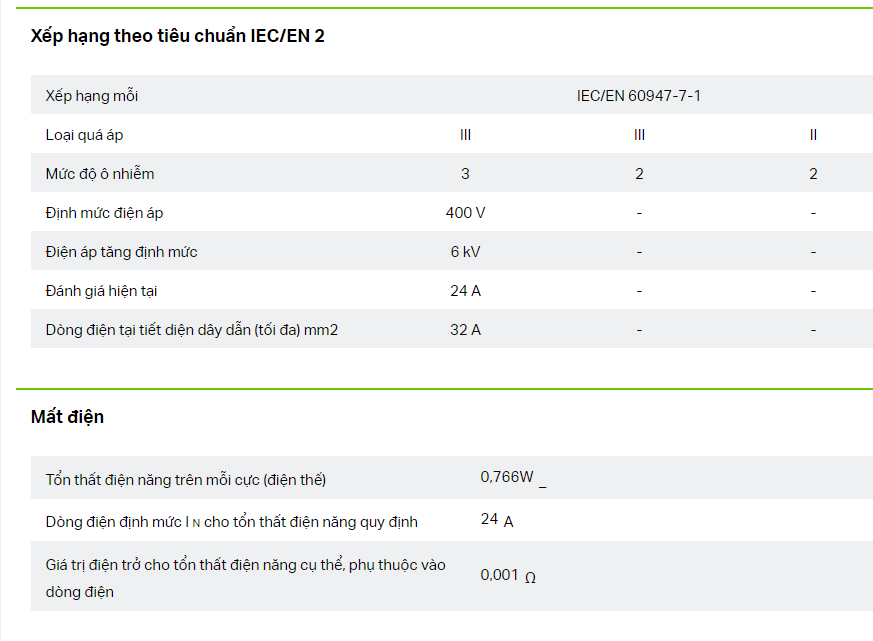

| Định mức theo IEC/EN 2 (Ratings per IEC/EN 2) | |
| Định mức | Điện thế – điện thế |
| Tiêu chuẩn định mức | IEC/EN 60947-7-1 |
| Điện áp định mức (III / 3) | 400V |
| Điện áp chịu xung định mức (III/3) | 6kV |
| Dòng điện định mức | 24A |
| Dòng điện tại tiết diện dây dẫn (tối đa) | 32A |
| Tổn hao công suất (Power Loss) | |
| Tổn hao công suất trên mỗi cực (điện thế) | 0.766W |
| Dòng điện định mức IN dùng để xác định tổn hao công suất | 24A |
| Giá trị điện trở dùng để xác định tổn hao công suất phụ thuộc vào dòng điện | 0.001Ω |
| Thông tin chung (General information) | |
| Hướng đấu dây | Đấu dây từ phía trước |

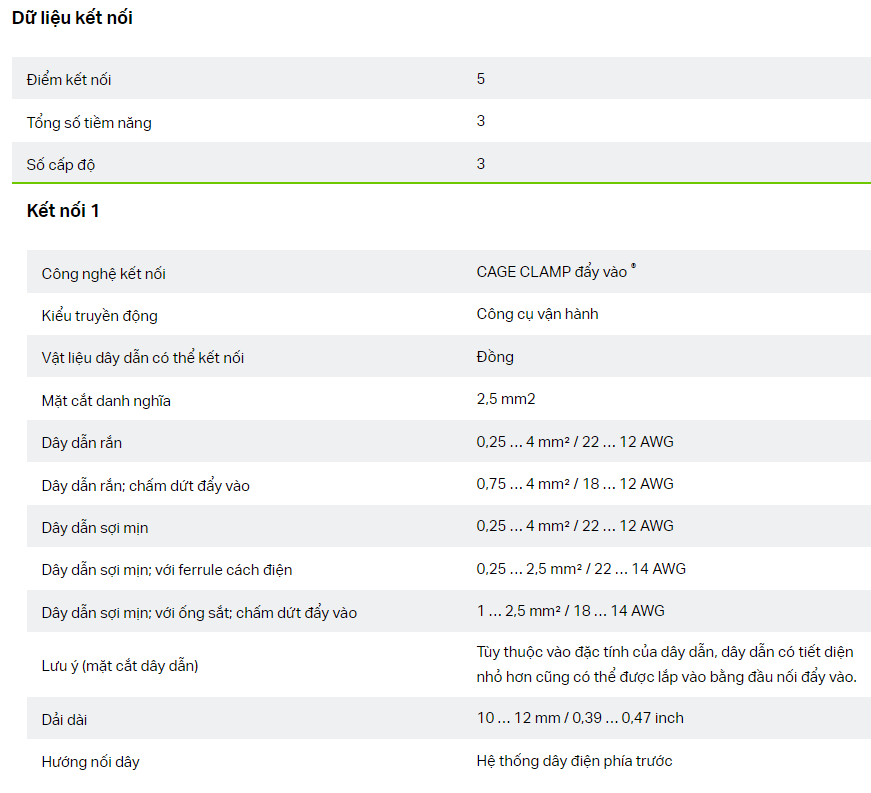

| Dữ liệu kết nối (Connection Data) | |
| Số lượng bộ phận kẹp dây | 4 |
| Tổng số điện thế | 3 |
| Số tầng | 3 |
| Kết nối 1 (Connection 1) | |
| Công nghệ kết nối | Push-in CAGE CLAMP® |
| Kiểu thao tác | Dụng cụ thao tác |
| Vật liệu dây dẫn có thể kết nối | Đồng |
| Tiết diện danh định | 2.5 mm² |
| Dây dẫn cứng | 0.25 … 4 mm² / 22 … 12 AWG |
| Dây dẫn cứng; kết nối kiểu push-in | 0.75 … 4 mm² / 18 … 12 AWG |
| Dây dẫn mềm nhiều sợi | 0.25 … 4 mm² / 22 … 12 AWG |
| Dây dẫn mềm nhiều sợi; có đầu cos cách điện | 0.25 … 2.5 mm² / 22 … 14 AWG |
| Dây dẫn mềm nhiều sợi; có đầu cos; kết nối kiểu push-in | 1 … 2.5 mm² / 18 … 14 AWG |
| Ghi chú (tiết diện dây dẫn) | Tùy thuộc vào đặc tính của dây dẫn, dây có tiết diện nhỏ hơn cũng có thể được đấu nối bằng phương thức kết nối kiểu push-in. |
| Chiều dài tuốt dây | 10 … 12 mm / 0.39 … 0.47 inches |
| Hướng đấu dây | Đấu dây từ phía trước |
| Thông số vật lý (Physical data) | |
| Chiều rộng | 5.2 mm / 0.205 inches |
| Chiều cao | 96 mm / 3.78 inches |
| Chiều sâu tính từ mép trên của thanh ray DIN | 42.3 mm / 1.665 inches |
| Thông số cơ khí (Mechanical data) | |
| Đánh dấu điện thế | NT/L/PE |
| Kiểu lắp đặt | Thanh ray DIN-35 |
| Vị trí đánh dấu | Đánh dấu ở giữa/bên cạnh |
| Dữ liệu vật liệu (Material data) | |
| Ghi chú (dữ liệu vật liệu) | Có thể tìm thông tin về thông số kỹ thuật vật liệu tại đây |
| Màu sắc | Xám |
| Nhóm vật liệu | I |
| Vật liệu cách điện (vỏ chính) | Polyamide (PA66) |
| Cấp chống cháy theo UL94 | V0 |
| Tải trọng cháy | 0.217MJ |
| Trọng lượng | 16.7g |
| Yêu cầu về môi trường (Environmental requirements) | |
| Nhiệt độ gia công | -35 … +85 °C |
| Nhiệt độ vận hành liên tục | -60 … +105 °C |
Vũ Nguyên JSC tiếp nhận nhu cầu mua thiết bị WAGO cho doanh nghiệp sản xuất, đơn vị thi công tủ điện và nhà thầu tự động hóa. Khách hàng có thể gửi mã sản phẩm, bản vẽ đấu nối hoặc danh sách vật tư để được hỗ trợ xác định thiết bị cần tìm và kiểm tra thông tin trước khi đặt hàng.
Gửi yêu cầu đặt mua WAGO 2003-7641 tại Vũ Nguyên JSC:
Hotline: 028 3553 4567
Email: sales@vunguyenjsc.com
Vũ Nguyên hỗ trợ doanh nghiệp từ bước tra cứu sản phẩm đến tiếp nhận yêu cầu báo giá, giúp quá trình mua sắm thiết bị điện công nghiệp rõ ràng và thuận tiện hơn.
