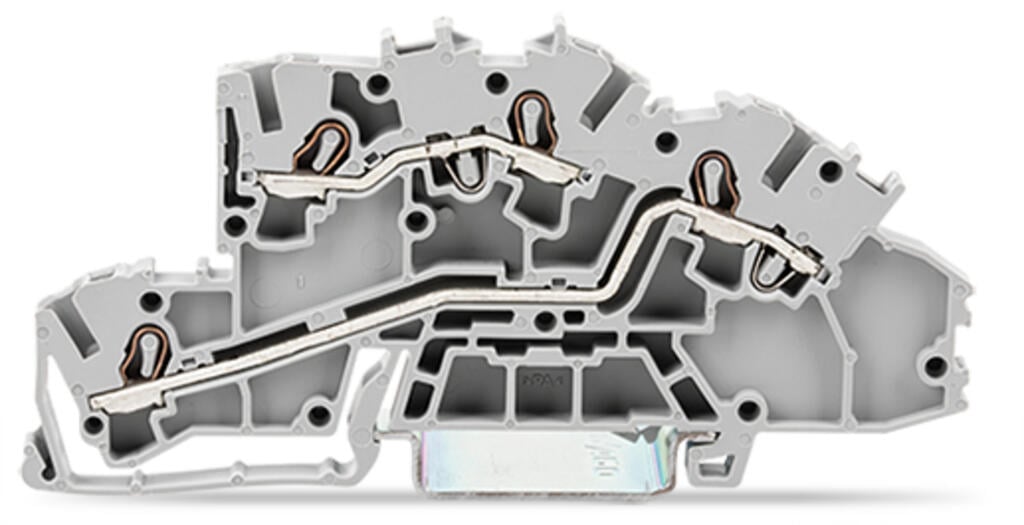

Khối thiết bị đầu cuối cài đặt đa tầng Wago 2003-7642

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

Khối thiết bị đầu cuối cài đặt đa cấp WAGO 2003-7642: có khe vận hành 2,5 mm2;L/L; CAGE CLAMP® dạng đẩy vào; 2,50 mm2; xám

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Mô tả sản phẩm Wago 2003-7642

Cầu đấu nhiều tầng WAGO 2003-7642 là thiết bị kết nối dây dẫn thuộc dòng 2003 Series, sử dụng công nghệ kết nối Push-in CAGE CLAMP®. Sản phẩm có tiết diện danh định 2,5 mm², màu xám và cấu hình L/L, cho phép bố trí hai điểm kết nối trong cùng một cầu đấu, góp phần tối ưu không gian lắp đặt trong tủ điện công nghiệp.

WAGO 2003-7642 được thiết kế nhằm đơn giản hóa quá trình đấu nối dây dẫn, hỗ trợ lắp đặt nhanh và thuận tiện. Công nghệ Push-in CAGE CLAMP® cho phép cắm trực tiếp dây dẫn cứng và dây dẫn mềm có đầu cos phù hợp mà không cần dụng cụ để thực hiện thao tác kết nối.

Với thiết kế nhỏ gọn, hai điểm kết nối và cơ chế thao tác bằng dụng cụ vận hành, cầu đấu nhiều tầng WAGO 2003-7642 phù hợp với các hệ thống điện cần bố trí dây dẫn khoa học, dễ nhận diện và thuận tiện khi bảo trì.

Đặc điểm nổi bật

2 điểm kết nối
Kích thước nhỏ gọn
Thao tác bằng dụng cụ chuyên dụng
Lắp đặt an toàn và nhanh chóng
Tích hợp L/L trong cùng một cầu đấu

Thông số kỹ thuật của cầu đấu WAGO 2003-7642

Thông số	Giá trị
Định mức theo IEC/EN
Định mức	Điện thế – điện thế
Tiêu chuẩn định mức	IEC/EN 60947-7-1
Điện áp danh định (III/3)	400V
Điện áp chịu xung định mức (III / 3)	6kV
Dòng điện định mức	24A
Dòng điện tại tiết diện dây dẫn (tối đa), mm²	32A
Chú giải (định mức)	(III / 3) ≙ Cấp quá điện áp III / Cấp độ ô nhiễm 3
Tổn hao công suất (Power Loss)
Tổn hao công suất trên mỗi cực (điện thế)	0.766W
Dòng điện định mức IN dùng để xác định tổn hao công suất	24A
Giá trị điện trở dùng để xác định tổn hao công suất phụ thuộc vào dòng điện	0.001Ω
Thông tin chung (General information)
Hướng đấu dây	Đấu dây từ phía trước
Dữ liệu kết nối (Connection Data)
Số lượng bộ phận kẹp dây	4
Tổng số điện thế	2
Số tầng	3
Công nghệ kết nối	Push-in CAGE CLAMP®
Kiểu thao tác	Dụng cụ thao tác
Vật liệu dây dẫn có thể kết nối	Đồng
Tiết diện danh định	2.5 mm²
Dây dẫn cứng	0.25 … 4 mm² / 22 … 12 AWG
Dây dẫn cứng; kết nối kiểu push-in	0.75 … 4 mm² / 18 … 12 AWG
Dây dẫn mềm nhiều sợi	0.25 … 4 mm² / 22 … 12 AWG
Dây dẫn mềm nhiều sợi; có đầu cos cách điện	0.25 … 2.5 mm² / 22 … 14 AWG
Dây dẫn mềm nhiều sợi; có đầu cos; kết nối kiểu push-in	1 … 2.5 mm² / 18 … 14 AWG
Ghi chú (tiết diện dây dẫn)	Tùy thuộc vào đặc tính của dây dẫn, dây có tiết diện nhỏ hơn cũng có thể được đấu nối bằng phương thức kết nối kiểu push-in.
Chiều dài tuốt dây	10 … 12 mm / 0.39 … 0.47 inches
Hướng đấu dây	Đấu dây từ phía trước
Thông số vật lý (Physical data)
Chiều rộng	5.2 mm / 0.205 inches
Chiều cao	96 mm / 3.78 inches
Chiều sâu tính từ mép trên của thanh ray DIN	42.3 mm / 1.665 inches
Thông số cơ khí (Mechanical data)
Đánh dấu điện thế	L/L
Kiểu lắp đặt	Thanh ray DIN-35
Vị trí đánh dấu	Đánh dấu ở giữa/bên cạnh
Dữ liệu vật liệu (Material data)
Ghi chú (dữ liệu vật liệu)	Có thể tìm thông tin về thông số kỹ thuật vật liệu tại đây
Màu sắc	Xám
Nhóm vật liệu	I
Vật liệu cách điện (vỏ chính)	Polyamide (PA66)
Cấp chống cháy theo UL94	V0
Tải trọng cháy	0.217MJ
Trọng lượng	13.6g
Yêu cầu về môi trường (Environmental requirements)
Nhiệt độ gia công	-35 … +85 °C
Nhiệt độ vận hành liên tục	-60 … +105 °C

Ứng dụng của cầu đấu nhiều tầng WAGO 2003-7642

Cầu đấu WAGO 2003-7642 có thể được xem xét sử dụng trong các hệ thống điện và điều khiển công nghiệp, tùy theo yêu cầu thiết kế của từng ứng dụng:

Tủ điện điều khiển: tổ chức và kết nối dây dẫn theo cấu hình L/L.
Hệ thống tự động hóa: bố trí các điểm đấu nối trong cụm thiết bị điều khiển.
Tủ phân phối điện: hỗ trợ sắp xếp dây dẫn gọn gàng, thuận tiện kiểm tra.
Hệ thống máy móc công nghiệp: phục vụ đấu nối dây dẫn có tiết diện phù hợp với thông số sản phẩm.

Lưu ý: Cần kiểm tra thêm thông số điện định mức, khả năng lắp trên thanh DIN và các yêu cầu tương thích trước khi lựa chọn sản phẩm cho một hệ thống cụ thể.
