Khối thiết bị đầu cuối hai tầng Wago 2002-2201

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

WAGO 2002-2201 – Cầu đấu hai tầng 4 điểm đấu dây, Push-in CAGE CLAMP®, điện áp 800 V, dòng 24 A, vỏ PA66 màu xám, lắp DIN-35, kết nối nhanh không cần dụng cụ, tiết kiệm không gian cho tủ điện công nghiệp.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan về Wago 2002-2201

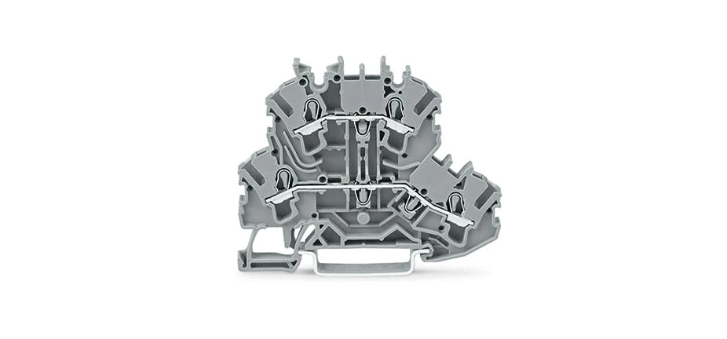

Cầu đấu 2 tầng WAGO 2002-2201 giúp đấu nối dây dẫn dễ dàng và tiết kiệm không gian trong tủ điện. Thiết kế hai tầng cho phép truyền hai tiềm năng riêng biệt thông qua bốn điểm kẹp độc lập, mang lại hiệu quả cao trong bố trí mạch điều khiển và phân phối nguồn.

Sản phẩm này kết hợp công nghệ Push-in CAGE CLAMP®, cho phép cắm dây trực tiếp không cần dụng cụ, đảm bảo kết nối chắc chắn và ổn định cho mọi loại dây dẫn.

Kết nối nhanh, chắc chắn, không cần tua vít

Khả năng truyền hai tiềm năng riêng biệt, linh hoạt trong cấu hình mạch điều khiển.

Bảng thông tin kỹ thuật của Wago 2002-2201

Dưới đây là bảng thông số kỹ thuật chi tiết của model Wago 2002-2201:

Thông số	Giá trị

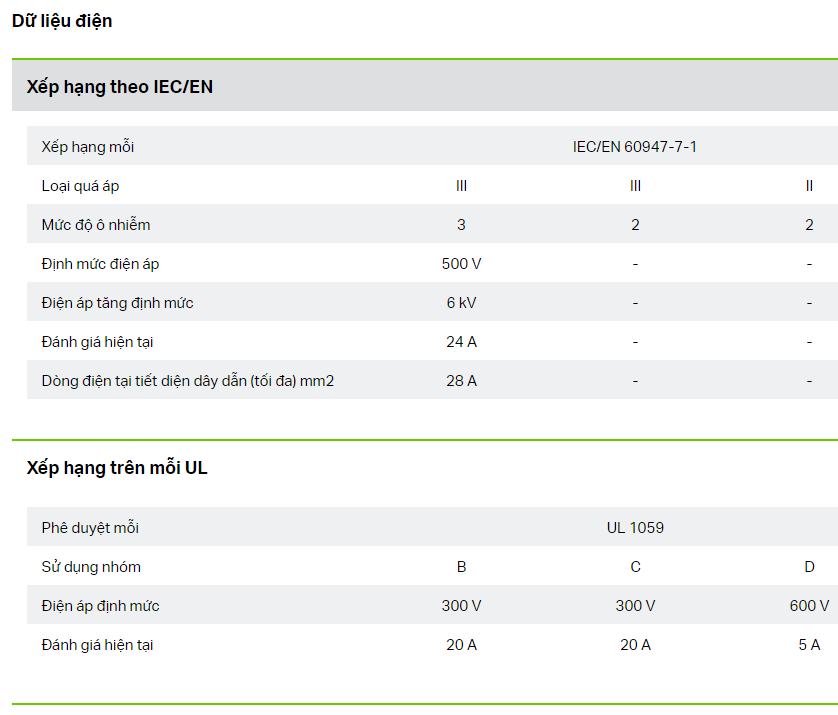

Dữ liệu điện
Định mức theo IEC/EN
Điện áp danh định (III/3)	500 V
Điện áp chịu xung định mức (III/3)	6 kV
Dòng điện định mức	24 A
Dòng điện tại tiết diện dây dẫn (tối đa)	28 A
Chú giải (định mức)	(III/3) ≙ Cấp quá điện áp III / Cấp độ ô nhiễm 3
Định mức theo UL
Phê duyệt theo UL	1059
Điện áp định mức UL (Nhóm sử dụng B)	300 V
Dòng điện định mức UL (Nhóm sử dụng B)	20 A
Điện áp định mức UL (Nhóm sử dụng C)	300 V
Dòng điện định mức UL (Nhóm sử dụng C)	20 A
Điện áp định mức UL (Nhóm sử dụng D)	600 V
Dòng điện định mức UL (Nhóm sử dụng D)	5 A

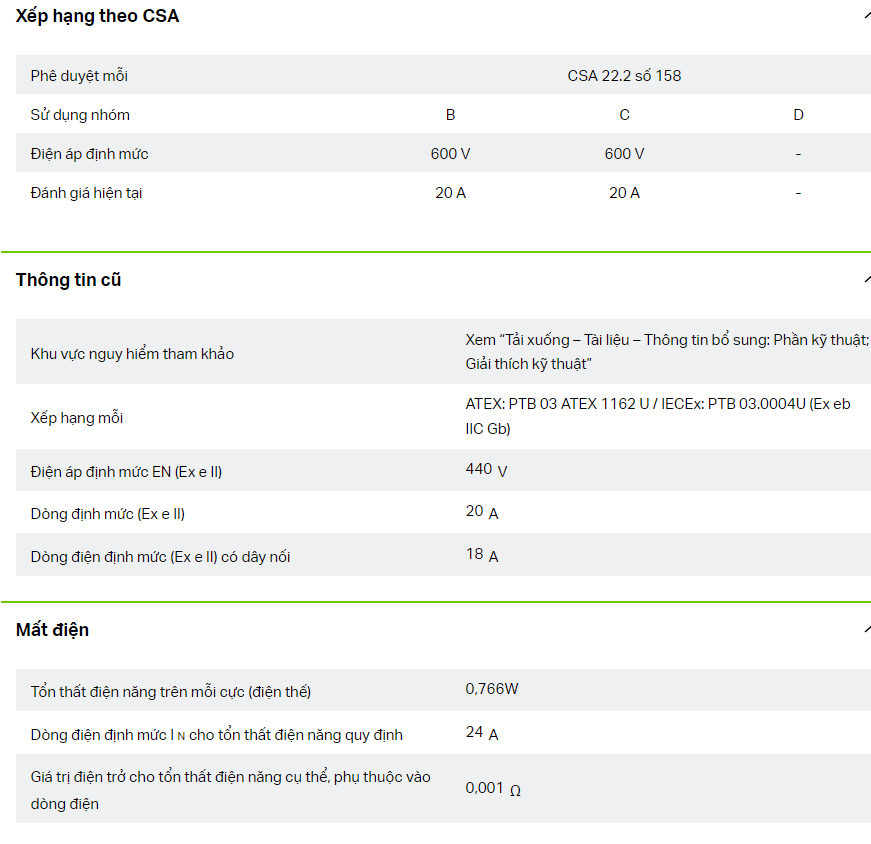

Định mức theo CSA
Phê duyệt theo	CSA 22.2 No 158
Điện áp định mức CSA (Nhóm sử dụng B)	300 V
Dòng điện định mức CSA (Nhóm sử dụng B)	20 A
Điện áp định mức CSA (Nhóm sử dụng C)	300 V
Dòng điện định mức CSA (Nhóm sử dụng C)	20 A
Thông tin Ex
Tham chiếu đến khu vực nguy hiểm	Xem “Downloads – Documentation – Additional Information: Technical Section Technical Explications”
Định mức theo ATEX / IECEx	ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb)
Điện áp định mức EN (Ex e II)	440 V
Dòng điện định mức (Ex e II)	20 A
Dòng điện định mức (Ex e II) với cầu nối	18 A
Công suất tổn hao
Công suất tổn hao trên mỗi cực (mỗi cực điện)	0,766 W
Dòng điện định mức IN dùng cho thông số công suất tổn hao	24 A
Giá trị điện trở tương ứng với công suất tổn hao phụ thuộc dòng điện	0,001 Ω
Thông tin chung
Hướng đấu dây	Đấu dây từ phía trước

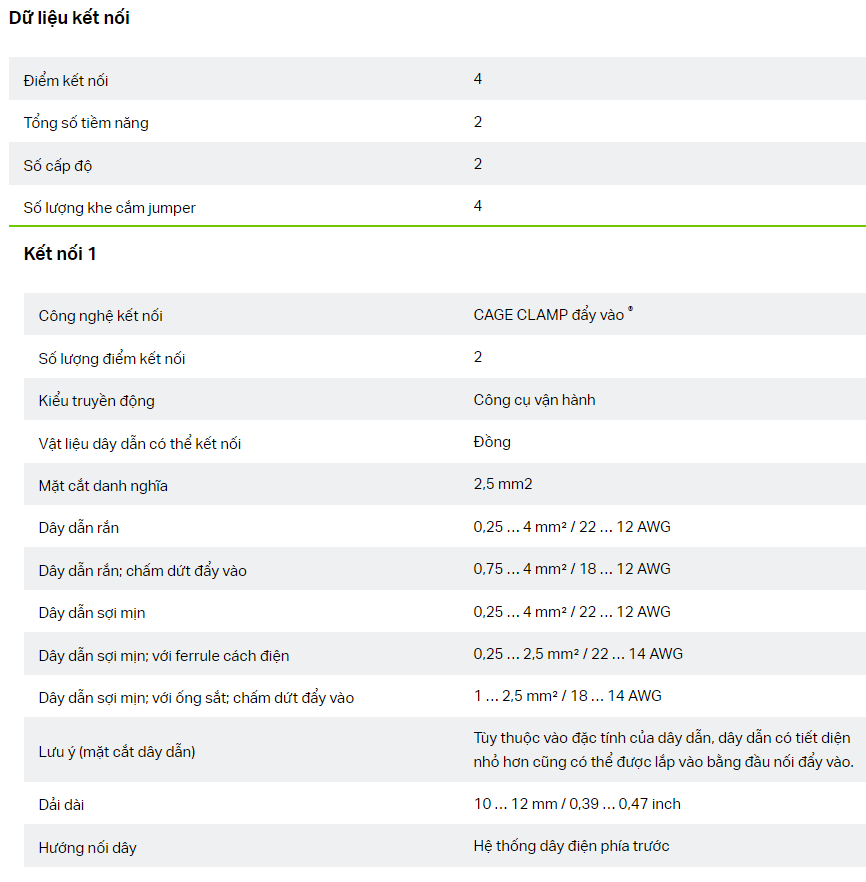

Dữ liệu kết nối
Số vị trí kẹp dây	4
Tổng số cực	2
Số tầng	2
Số vị trí cầu nối	4
Kết nối 1
Công nghệ kết nối	Push-in CAGE CLAMP®
Kiểu tác động	Dụng cụ thao tác
Vật liệu dây dẫn có thể kết nối	Đồng
Tiết diện danh định	2,5 mm²
Dây dẫn cứng	0,25 … 4 mm² / 22 … 12 AWG
Dây dẫn cứng đấu nối Push-in	0,75 … 4 mm² / 18 … 12 AWG
Dây dẫn mềm nhiều sợi	0,25 … 4 mm² / 22 … 12 AWG
Dây dẫn mềm nhiều sợi có đầu cos cách điện	0,25 … 2,5 mm² / 22 … 14 AWG
Dây dẫn mềm nhiều sợi có đầu cos đấu nối Push-in	1 … 2,5 mm² / 18 … 14 AWG
Ghi chú (tiết diện dây dẫn)	Tùy thuộc đặc tính của dây dẫn, dây có tiết diện nhỏ hơn cũng có thể được đấu nối bằng phương thức Push-in.
Chiều dài tuốt dây	10 … 12 mm / 0,39 … 0,47 inch
Hướng đấu dây	Đấu dây từ phía trước

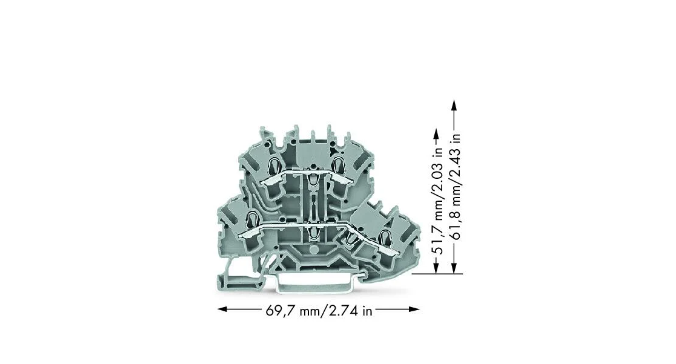

Dữ liệu cơ khí
Chiều rộng	5,2 mm / 0,205 inch
Chiều cao	69,7 mm / 2,744 inch
Chiều sâu tính từ mép trên của thanh DIN	51,7 mm / 2,035 inch
Dữ liệu vật liệu
Màu sắc	Xám
Nhóm vật liệu	I
Vật liệu cách điện (vỏ chính)	Polyamide (PA66)
Cấp khả năng cháy theo UL94	V0
Tải nhiệt cháy	0,184 MJ
Khối lượng	10,3 g
Yêu cầu môi trường
Nhiệt độ gia công	−35 … +85 °C
Nhiệt độ vận hành liên tục	−60 … +105 °C

Mua cầu đấu Wago chính hãng, giá tốt

Vũ Nguyên JSC cung cấp cầu đấu WAGO cho tủ điện, hệ thống điều khiển và tự động hóa công nghiệp. Sản phẩm đa dạng về kiểu đấu nối, số tầng, tiết diện dây và phương thức lắp đặt, đáp ứng từ các mạch điện tiêu chuẩn đến những hệ thống có yêu cầu đấu nối chuyên biệt.
