Cầu đấu xuyên 4 dây Wago 2002-1401

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

Wago 2002-1401: Cầu đấu 4 cực tiết diện 2.5 mm², đáp ứng tiêu chuẩn Ex e II cho môi trường an toàn chống cháy nổ. Thiết kế nhỏ gọn, cho phép đánh dấu hai vị trí (bên hông và trung tâm), thuận tiện cho việc nhận diện dây dẫn.

Màu sắc: Xám – phù hợp cho các mạch tín hiệu và đấu nối trung tính trong hệ thống tủ điện công nghiệp.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan cầu đấu xuyên WAGO 2002-1401

WAGO 2002-1401 là cầu đấu xuyên 4 dây dẫn thuộc dòng TOPJOB® S, có tiết diện danh định 2,5 mm² và sử dụng công nghệ kết nối Push-in CAGE CLAMP®. Sản phẩm có màu xám, được thiết kế để kết nối dây dẫn trong tủ điện công nghiệp và hệ thống điện công trình, hỗ trợ đấu dây nhanh chóng và duy trì kết nối chắc chắn.

Với cấu hình 4 dây dẫn, cầu đấu phù hợp cho các ứng dụng đấu nối xuyên hoặc phân phối điện thế tùy theo cấu hình và yêu cầu của hệ thống. Công nghệ Push-in CAGE CLAMP® cho phép cắm trực tiếp dây dẫn cứng và dây mềm có đầu cos phù hợp vào vị trí kẹp mà không cần dụng cụ. Khi thao tác với cơ cấu kẹp, người dùng sử dụng dụng cụ vận hành theo hướng dẫn của nhà sản xuất.

WAGO 2002-1401 có kích thước 5,2 × 69,9 × 39,5 mm (rộng × cao × sâu), hỗ trợ dây dẫn có tiết diện từ 0,25 mm² đến 4 mm², tùy loại dây. Sản phẩm lắp trên thanh ray DIN 35 × 15 mm hoặc 35 × 7,5 mm, có đánh dấu bên cạnh và ở giữa, đồng thời được thiết kế cho một số ứng dụng Ex e II cụ thể theo datasheet.

Thích hợp cho các ứng dụng chống cháy nổ cụ thể.
Giải pháp phù hợp cho mọi công việc đấu dây
Sẵn sàng để cài đặt, có thể sử dụng ngay lập tức.
Kích hoạt thông qua dụng cụ vận hành

Thông số kỹ thuật của WAGO 2002-1401

Tham khảo thông số kỹ thuật chi tiết của mã hàng

Thông số	Giá trị

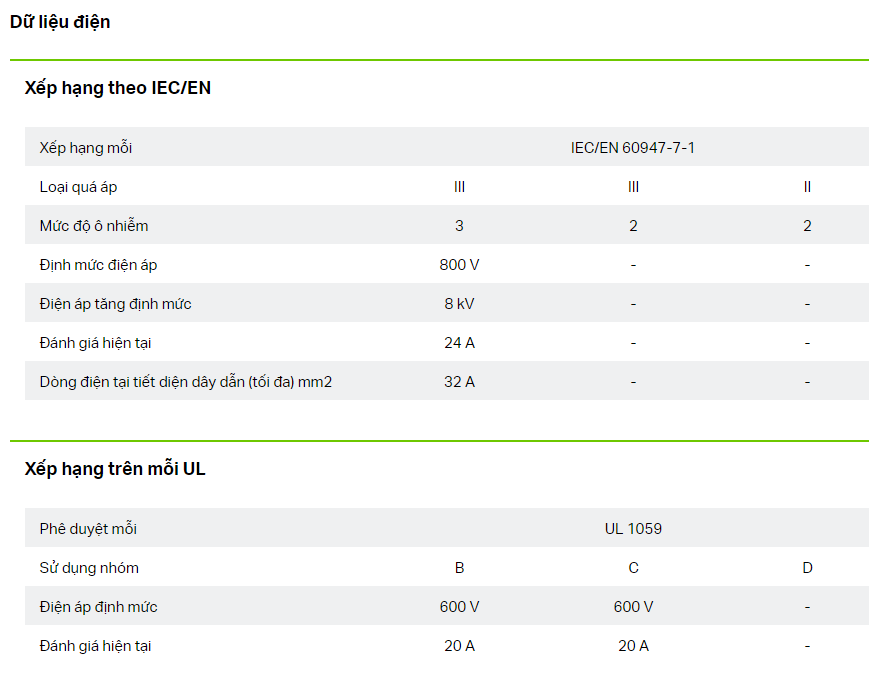

1. Dữ liệu điện (Electrical data)
Định mức theo	IEC/EN 60947-7-1
Điện áp danh định (III/3)	800V
Điện áp chịu xung định mức (III / 3)	8kV
Dòng điện định mức	24A
Dòng điện tại tiết diện dây dẫn (tối đa)	32A
Chú giải (định mức)	(III / 3) ≙ Cấp quá điện áp III / Cấp độ ô nhiễm 3
Phê duyệt theo (1)	UL 1059
Điện áp định mức UL (Nhóm B / C)	600V
Dòng điện định mức UL (Nhóm B / C)	20A

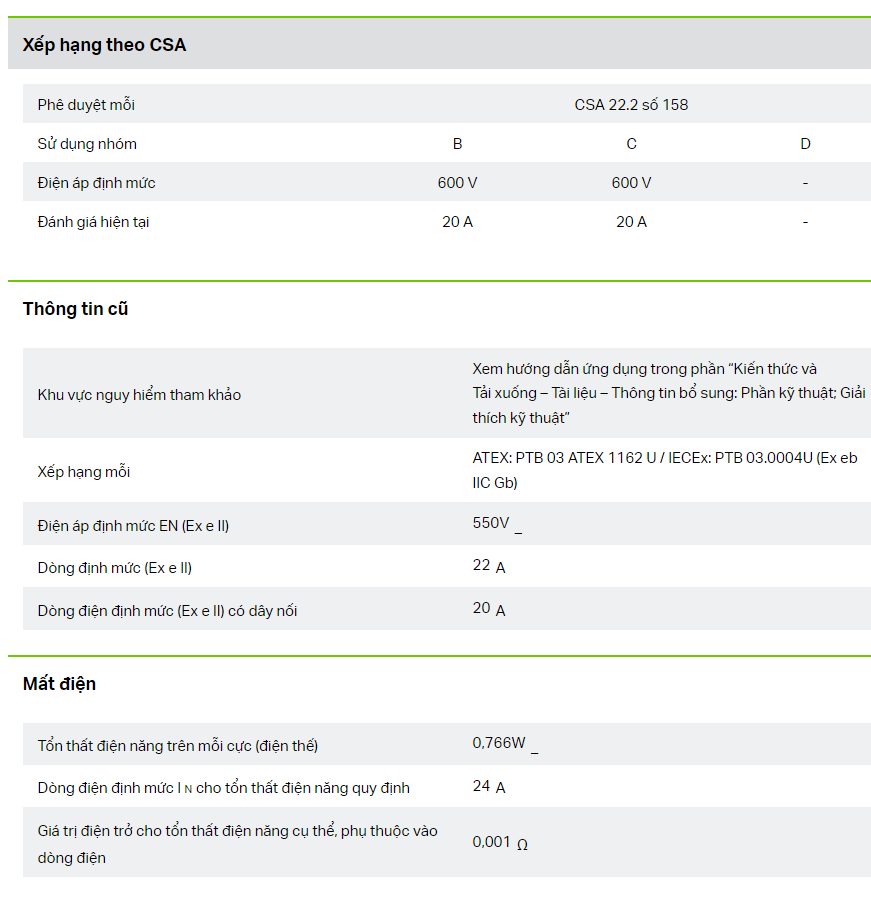

Phê duyệt theo (2)	CSA 22.2 No 158
Điện áp định mức CSA (Nhóm B / C)	600V
Dòng điện định mức CSA (Nhóm B / C)	20A
2. Tổn hao công suất (Power Loss)
Tổn hao công suất trên mỗi cực (điện thế)	0.766W
Dòng điện định mức IN xác định tổn hao	24A
Điện trở xác định tổn hao	0.001Ω

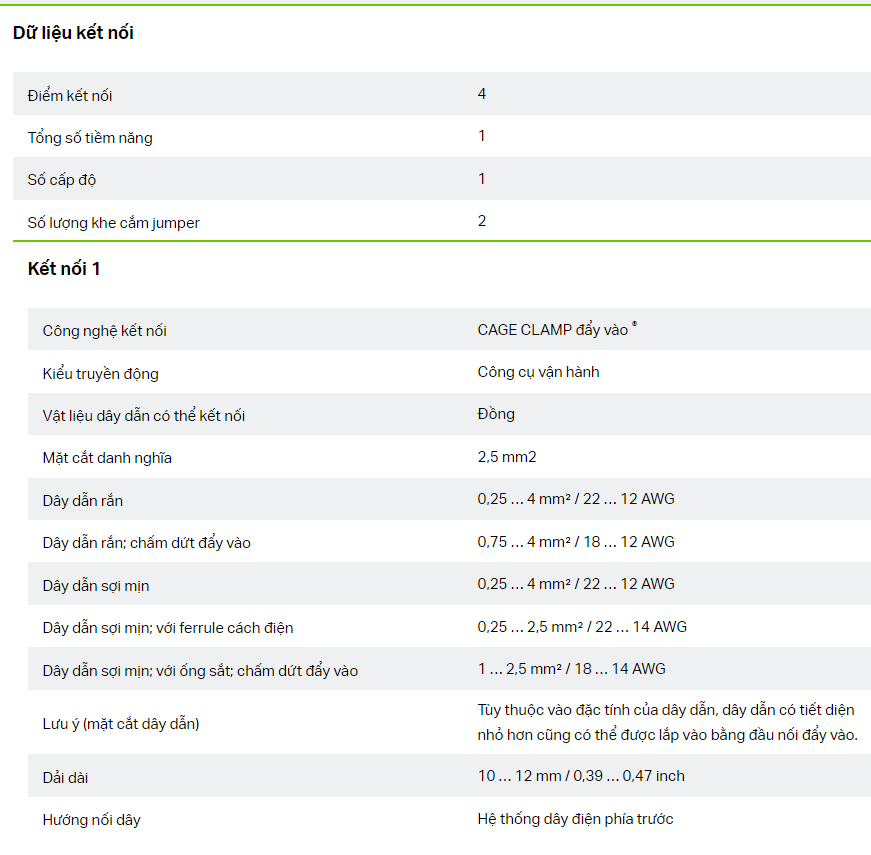

3. Dữ liệu kết nối (Connection Data)
Số lượng bộ phận kẹp dây	4
Tổng số điện thế	1
Số tầng	1
Số khe cắm cầu nối	2
Công nghệ kết nối	Push-in CAGE CLAMP®
Kiểu thao tác	Dụng cụ thao tác
Hướng đấu dây	Đấu dây từ phía trước
Vật liệu dây dẫn có thể kết nối	Đồng
Tiết diện danh định	2.5 mm²
Dây dẫn cứng	0.25 … 4 mm² / 22 … 12 AWG
Dây dẫn cứng; kết nối kiểu push-in	0.75 … 4 mm² / 18 … 12 AWG
Dây dẫn bện	0.25 … 4 mm² / 22 … 12 AWG
Dây dẫn mềm nhiều sợi	0.25 … 4 mm² / 22 … 12 AWG
Dây mềm có đầu cos cách điện	0.25 … 2.5 mm² / 22 … 14 AWG
Dây mềm có đầu cos; kết nối kiểu push-in	1 … 2.5 mm² / 18 … 14 AWG
Chiều dài tuốt dây	10 … 12 mm / 0.39 … 0.47 inches
Ghi chú tiết diện	Dây nhỏ hơn vẫn có thể cắm push-in tùy đặc tính dây
4. Thông số vật lý (Physical data)
Chiều rộng	5.2 mm / 0.205 inches
Chiều cao	69.9 mm / 2.752 inches
Chiều sâu	39.5 mm / 1.555 inches
Chiều sâu tính từ mép trên ray DIN	32.9 mm / 1.295 inches
5. Thông số cơ khí (Mechanical data)
Kiểu lắp đặt	Thanh ray DIN-35
Vị trí đánh dấu	Đánh dấu ở giữa / bên cạnh
6. Dữ liệu vật liệu (Material data)
Màu sắc	Xám
Vật liệu cách điện (vỏ chính)	Polyamide (PA66) - Nhóm vật liệu I
Cấp chống cháy theo UL94	V0
Tải trọng cháy	0.137MJ
Trọng lượng	7.6g
Ghi chú	Xem thông số kỹ thuật vật liệu chi tiết từ nhà sản xuất
7. Yêu cầu môi trường (Environmental data)
Nhiệt độ gia công	-35 … +85 °C
Nhiệt độ vận hành liên tục	-60 … +105 °C

Ứng dụng của WAGO 2002-1401

Cầu đấu xuyên WAGO 2002-1401 có thể được xem xét cho các ứng dụng:

Tủ điện điều khiển công nghiệp.
Hệ thống đấu nối dây dẫn trên thanh ray DIN.
Tủ điện máy móc và dây chuyền tự động hóa.
Hệ thống điện công trình cần kết nối dây dẫn nhanh và gọn.
Một số ứng dụng Ex đáp ứng các điều kiện trong datasheet.

Khi lựa chọn, cần kiểm tra tiết diện dây dẫn, loại dây, chiều dài tuốt dây và các thông số điện định mức của model để bảo đảm phù hợp với ứng dụng thực tế.
