Thương hiệu: Wago
Tình trạng: Còn hàng
WAGO 2016-1307 thuộc dòng 2016 Series, được thiết kế chuyên dụng cho việc nối dây dẫn với thanh ray DIN một cách nhanh chóng và ổn định. Tiết diện dây 0.5–16 mm², dòng định mức 76 A, điện áp 800 V, vỏ PA66 xanh-vàng, lắp ray DIN-35, đạt chuẩn Ex e II.
Hỗ trợ vận chuyển miễn phí trên toàn quốc
Hỗ trợ thanh toán công nợ từng phần
Hỗ trợ chăm sóc khách hàng 24/7
Chúng tôi là thương hiệu được yêu thích và lựa chọn

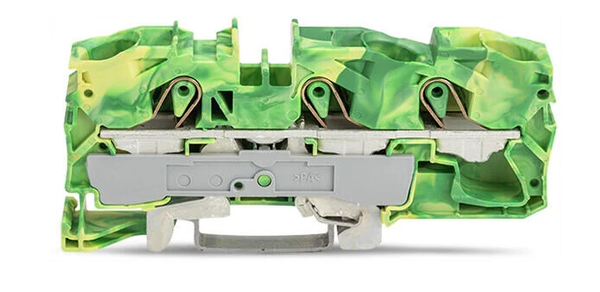

WAGO 2016-1307 là cầu đấu tiếp địa 3 dây (3-conductor ground terminal block) thuộc dòng 2016 Series, màu xanh-vàng, tiết diện danh định 16 mm².
Sản phẩm sử dụng công nghệ Push-in CAGE CLAMP®, lắp trên thanh DIN 35 × 15 mm hoặc 35 × 7,5 mm và phù hợp với dây dẫn có tiết diện 0,5–16 mm² tùy loại dây.

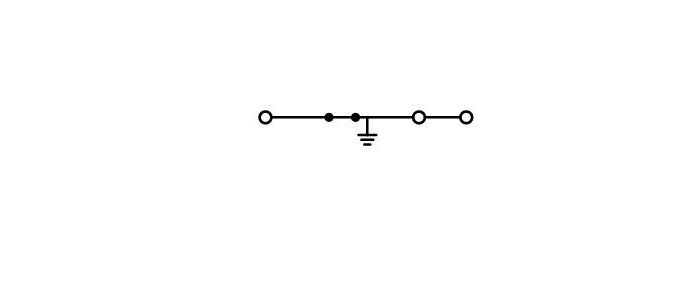

Khác với cầu đấu thông thường, cầu đấu tiếp địa có chân tiếp địa tích hợp. Khi được lắp đúng trên thanh DIN phù hợp, cấu trúc này tạo kết nối điện trực tiếp giữa cầu đấu và thanh DIN.
Thiết kế này giúp giảm số lượng thao tác đấu nối và tạo sự ổn định cho hệ thống tiếp địa.
Đặc điểm nổi bật của WAGO 2016-1307:
Dưới đây là bảng thông số kỹ thuật cầu đấu tiếp địa mã 2016-1307 của Wago:
| Thông số | Giá trị |
|---|---|

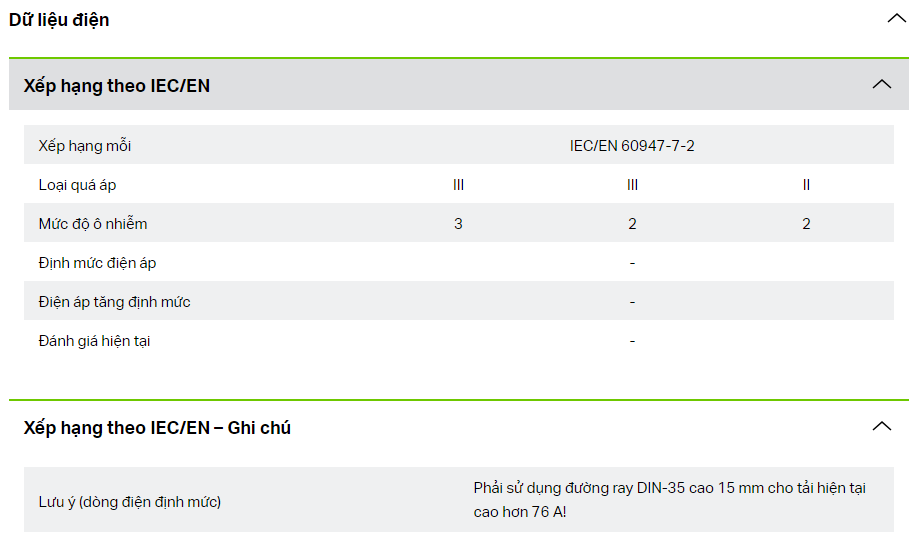

| Dữ liệu điện | Định mức theo IEC/EN – Ghi chú |
| Dòng điện định mức (ghi chú) | Phải sử dụng thanh DIN-35 cao 15 mm khi tải dòng điện lớn hơn 76 A! |
| Thông tin chung | |
| Hướng đấu dây | Đấu dây từ phía trước |

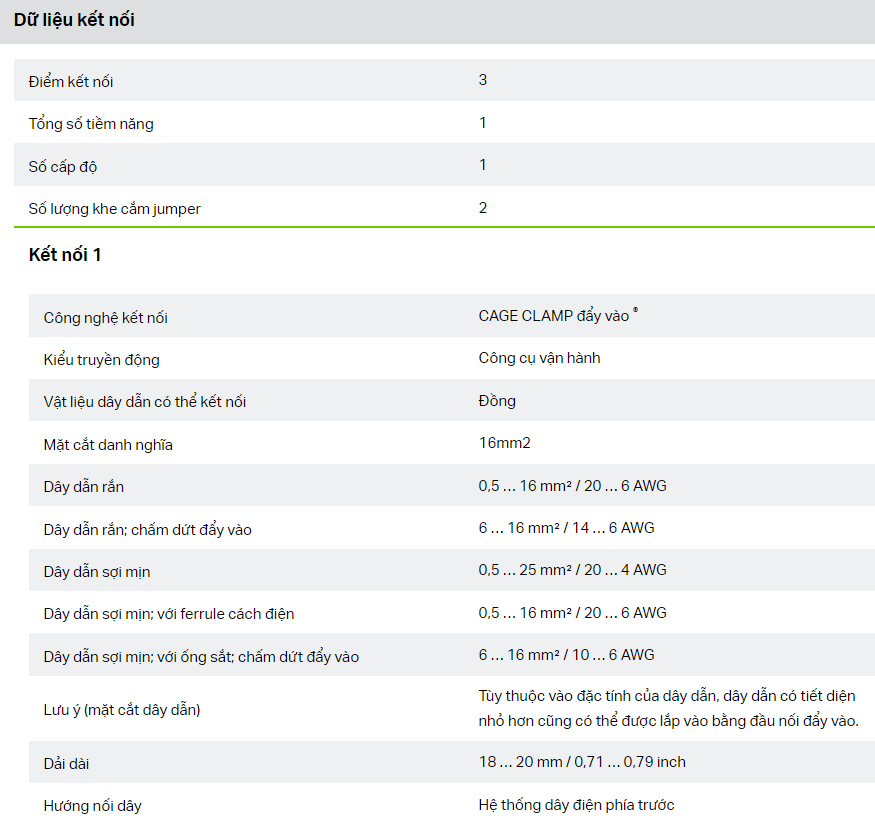

| Dữ liệu kết nối | |
| Số vị trí kẹp dây | 3 |
| Tổng số cực | 1 |
| Số tầng | 1 |
| Số vị trí cầu nối | 2 |
| Kết nối 1 – Công nghệ kết nối | Push-in CAGE CLAMP® |
| Kiểu tác động | Dụng cụ thao tác |
| Vật liệu dây dẫn có thể kết nối | Đồng |
| Tiết diện danh định | 16 mm² |
| Dây dẫn cứng | 0,5 … 16 mm² / 20 … 6 AWG |
| Dây dẫn cứng; đấu nối Push-in | 6 … 16 mm² / 14 … 6 AWG |
| Dây dẫn mềm nhiều sợi | 0,5 … 25 mm² / 20 … 4 AWG |
| Dây dẫn mềm nhiều sợi; có đầu cos cách điện | 0,5 … 16 mm² / 20 … 6 AWG |
| Dây dẫn mềm nhiều sợi; có đầu cos; đấu nối Push-in | 6 … 16 mm² / 10 … 6 AWG |
| Ghi chú (tiết diện dây dẫn) | Tùy thuộc đặc tính của dây dẫn, dây có tiết diện nhỏ hơn cũng có thể được đấu nối bằng phương thức Push-in. |
| Ghi chú về AWG | Thông số AWG được quy đổi theo IEC. |
| Chiều dài tuốt dây | 18 … 20 mm / 0,71 … 0,79 inch |
| Hướng đấu dây | Đấu dây từ phía trước |
| Dữ liệu cơ khí | |

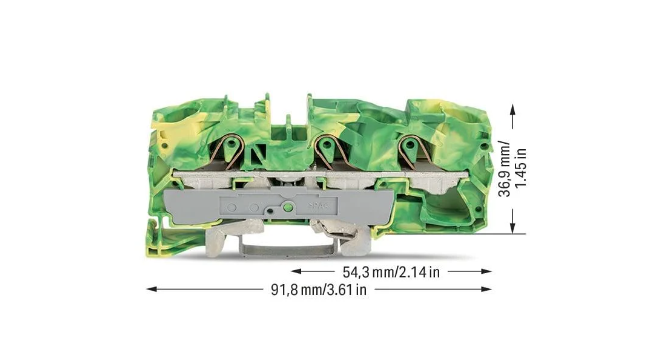

| Chiều rộng | 12 mm / 0,472 inch |
| Chiều cao | 91,8 mm / 3,622 inch |
| Chiều sâu tính từ mép trên của thanh DIN | 36,9 mm / 1,453 inch |
| Dữ liệu lắp đặt | |
| Kiểu lắp đặt | Thanh DIN-35 |
| Vị trí đánh dấu | Đánh dấu giữa/bên hông |
| Yêu cầu môi trường | |
| Nhiệt độ gia công | −35 … +85 °C |
| Nhiệt độ vận hành liên tục | −60 … +105 °C |
Để đảm bảo kết nối đúng kỹ thuật, cần chú ý:
1. Kiểm tra tiết diện dây: Dây dẫn phải nằm trong phạm vi 0,5–16 mm² và phù hợp với loại dây được phép sử dụng.
2. Tuốt dây đúng chiều dài: Chiều dài tuốt dây yêu cầu: 18–20 mm
3. Sử dụng đúng thanh DIN: Kiểm tra thanh DIN 35 × 15 mm hoặc 35 × 7,5 mm trước khi lắp đặt.
4. Đảm bảo tiếp xúc với thanh DIN: Do cầu đấu tiếp địa sử dụng chân lắp tích hợp để tạo kết nối điện với thanh DIN, cần đảm bảo cầu đấu được lắp đúng vị trí và thanh DIN đáp ứng yêu cầu của hệ thống.
5. Kiểm tra yêu cầu Ex: Sản phẩm phù hợp với một số ứng dụng Ex. Nếu sử dụng trong khu vực nguy hiểm, cần kiểm tra datasheet và chứng nhận Ex cụ thể trước khi đưa vào hệ thống.
Vũ Nguyên JSC cung cấp các mã cầu đấu Wago phục vụ cho các hệ thống tủ điện, điều khiển và tự động hóa công nghiệp. Danh mục có thể đáp ứng nhiều nhu cầu đấu nối như cầu đấu, thiết bị đấu nối trên thanh DIN, phụ kiện kết nối và các giải pháp kết nối dây dẫn.
Vũ Nguyên hỗ trợ kiểm tra mã sản phẩm, tiết diện dây, loại thanh DIN, cấu hình đấu nối và yêu cầu ứng dụng trước khi báo giá, đặc biệt với các hệ thống có yêu cầu về tiếp địa hoặc môi trường Ex.
Liên hệ với Vũ Nguyên JSC để nhận thông tin và báo giá về sản phẩm WAGO 2016-1307:
