Cầu đấu xuyên 2 dây Wago 2016-1201

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

WAGO 2016-1201 thuộc dòng TOPJOB® S, được thiết kế chuyên dụng cho kết nối dây dẫn tiết diện lớn đến 16 mm². Với khả năng chịu dòng 76 A và điện áp 800 V, sản phẩm đáp ứng các tiêu chuẩn đấu nối trong công nghiệp nặng, hệ thống điện phân phối và môi trường Ex e II (chống cháy nổ).

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

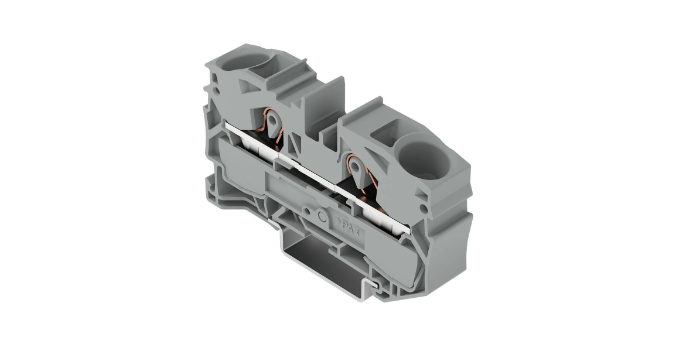

Tổng quan về thiết bị cầu đấu xuyên Wago 2016-1201

WAGO 2016-1201 là cầu đấu xuyên 2 dây (Through Terminal Block) thuộc Series 2016, tiết diện danh định 16 mm², sử dụng công nghệ Push-in CAGE CLAMP®. Sản phẩm hỗ trợ dây dẫn từ 0,5–16 mm², lắp trên thanh DIN 35 × 15 mm hoặc 35 × 7,5 mm.

Với thiết kế nhỏ gọn, đánh dấu bên cạnh và ở giữa, WAGO 2016-1201 phù hợp cho các hệ thống tủ điện công nghiệp, tự động hóa, phân phối điện và lắp đặt điện trong công trình.

Đặc điểm nổi bật của Wago 2016-1201:

Công nghệ kẹp lò xo Push-in CAGE CLAMP®
Khả năng chịu tải dòng & áp cao
Cấu hình 2 dây tiện lợi
Chống rung lắc và không cần bảo dưỡng
Khe cắm cầu đấu tắt (Jumper slot) đa năng
Vật liệu cách điện cao cấp
Vị trí đánh dấu (Marker) trực quan

Thông số kỹ thuật của Wago 2016-1201

Thông số	Giá trị

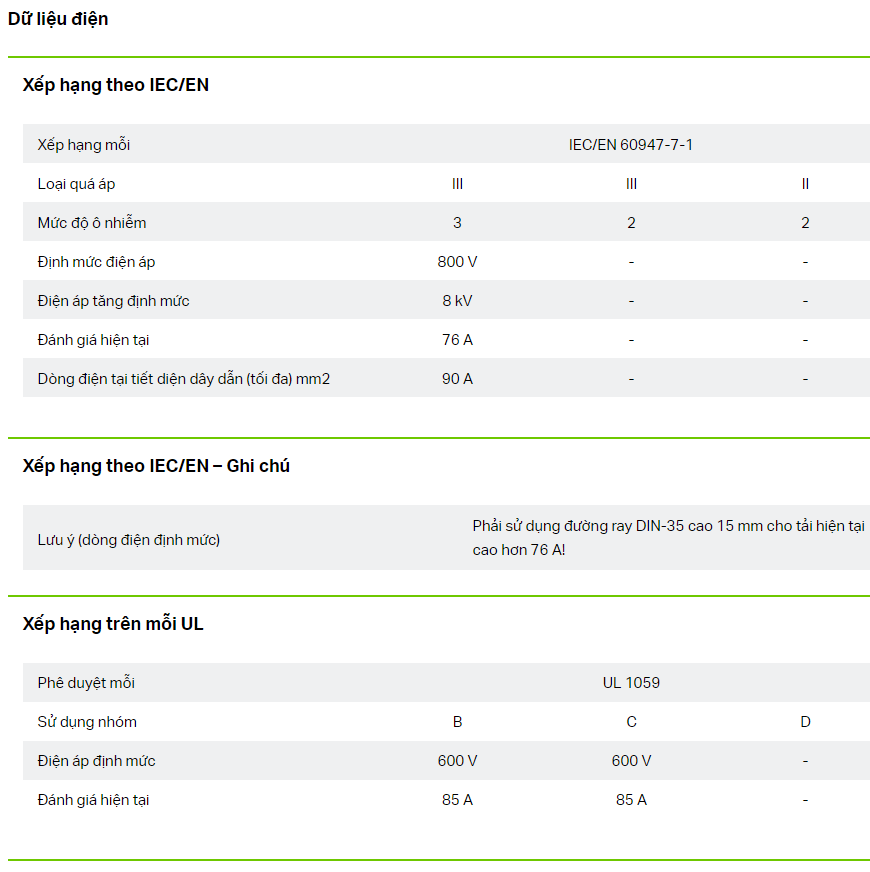

Dữ liệu điện
Định mức theo IEC/EN
Định mức theo	IEC/EN 60947-7-1 AC
Điện áp danh định (III/3)	800 V
Điện áp chịu xung định mức (III/3)	8 kV
Điện áp danh định (III/2)	1000 V
Điện áp chịu xung định mức (III/2)	8 kV
Dòng điện định mức	76 A
Dòng điện tại tiết diện dây dẫn (tối đa)	90 A
Chú giải (định mức)	(III/3) ≙ Cấp quá điện áp III / Cấp độ ô nhiễm 3
Định mức theo IEC/EN – Ghi chú
Dòng điện định mức (ghi chú)	Phải sử dụng thanh DIN-35 cao 15 mm khi tải dòng điện lớn hơn 76 A!
Định mức theo IEC/EN 2
Định mức theo	IEC/EN 60947-7-1 DC
Điện áp định mức (III/2)	1500 V
Điện áp chịu xung định mức (III/2)	8 kV
Định mức theo UL
Phê duyệt theo	UL 1059
Điện áp định mức UL (Nhóm sử dụng B)	600 V
Dòng điện định mức UL (Nhóm sử dụng B)	85 A
Điện áp định mức UL (Nhóm sử dụng C)	600 V
Dòng điện định mức UL (Nhóm sử dụng C)	85 A

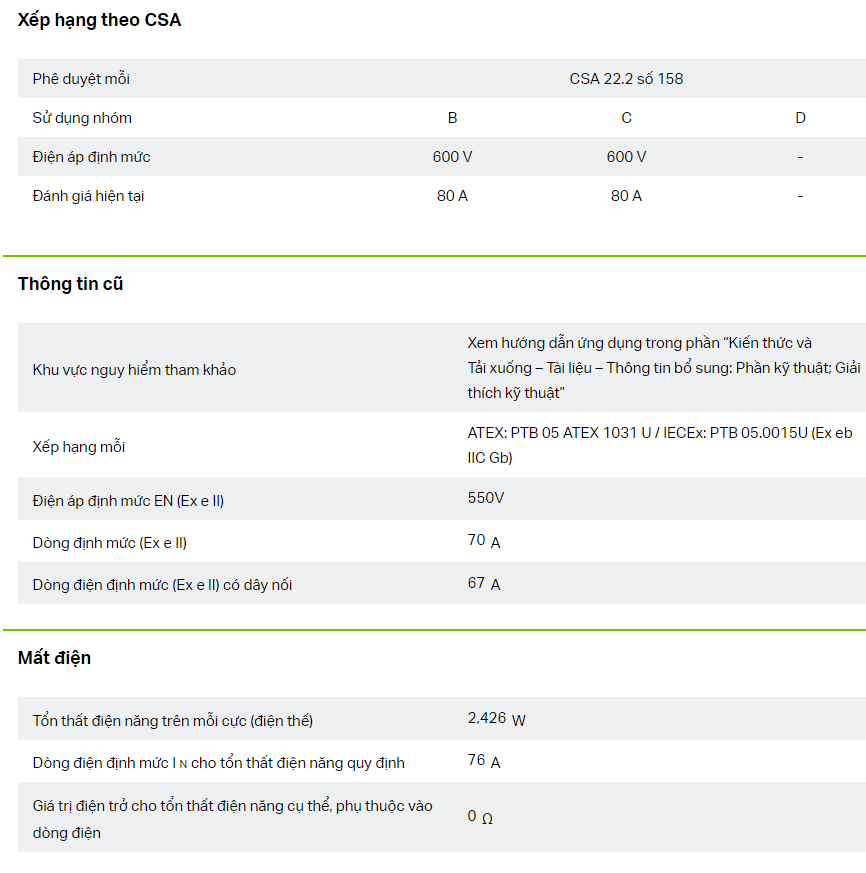

Định mức theo CSA
Phê duyệt theo	CSA 22.2 No 158
Điện áp định mức CSA (Nhóm sử dụng B)	600 V
Dòng điện định mức CSA (Nhóm sử dụng B)	80 A
Điện áp định mức CSA (Nhóm sử dụng C)	600 V
Dòng điện định mức CSA (Nhóm sử dụng C)	80 A
Thông tin Ex
Định mức theo ATEX / IECEx	ATEX: PTB 05 ATEX 1031 U / IECEx: PTB 05.0015U (Ex eb IIC Gb)
Điện áp định mức EN (Ex e II)	550 V
Dòng điện định mức (Ex e II)	70 A
Dòng điện định mức (Ex e II) với cầu nối	67 A
Công suất tổn hao
Công suất tổn hao trên mỗi cực (cực điện)	2,426 W
Dòng điện định mức IN dùng cho thông số công suất tổn hao	76 A
Giá trị điện trở tương ứng với công suất tổn hao phụ thuộc dòng điện	0 Ω
Thông tin chung
Hướng đấu dây	Đấu dây từ phía trước

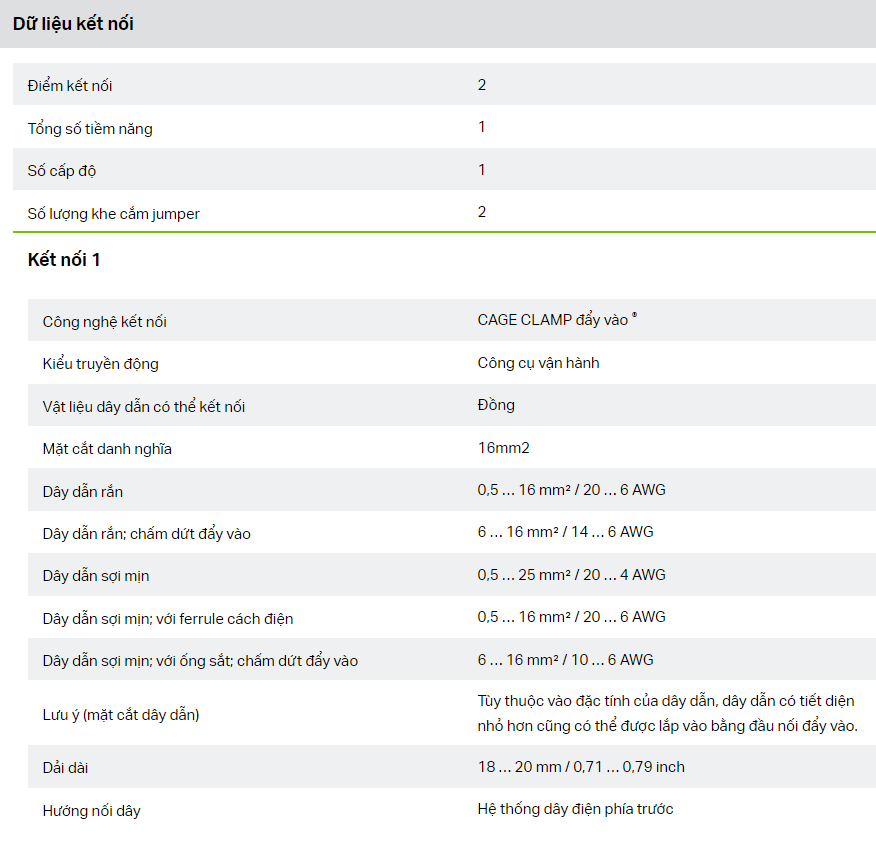

Dữ liệu kết nối
Số vị trí kẹp dây	2
Tổng số cực	1
Số tầng	1
Số vị trí cầu nối	2
Kết nối 1
Công nghệ kết nối	Push-in CAGE CLAMP®
Kiểu tác động	Dụng cụ thao tác
Vật liệu dây dẫn có thể kết nối	Đồng
Tiết diện danh định	16 mm²
Dây dẫn cứng	0,5 … 16 mm² / 20 … 6 AWG
Dây dẫn cứng; đấu nối Push-in	6 … 16 mm² / 14 … 6 AWG
Dây dẫn nhiều sợi	0,5 … 25 mm² / 20 … 4 AWG
Dây dẫn mềm nhiều sợi	0,5 … 25 mm² / 20 … 4 AWG
Dây dẫn mềm nhiều sợi; có đầu cos cách điện	0,5 … 16 mm² / 20 … 6 AWG
Dây dẫn mềm nhiều sợi; có đầu cos; đấu nối Push-in	6 … 16 mm² / 10 … 6 AWG
Ghi chú (tiết diện dây dẫn)	Tùy thuộc đặc tính của dây dẫn, dây có tiết diện nhỏ hơn cũng có thể được đấu nối bằng phương thức Push-in.
Ghi chú về AWG	Thông số AWG được quy đổi theo IEC.
Chiều dài tuốt dây	18 … 20 mm / 0,71 … 0,79 inch
Hướng đấu dây	Đấu dây từ phía trước
Dữ liệu cơ khí
Chiều rộng	12 mm / 0,472 inch
Chiều cao	69,8 mm / 2,748 inch
Chiều sâu tính từ mép trên của thanh DIN	36,9 mm / 1,453 inch
Chiều sâu	43,5 mm / 1,713 inch

WAGO 2016-1201 khác gì WAGO 2016-1207?

Tiêu chí	WAGO 2016-1201	WAGO 2016-1207
Loại	Cầu đấu xuyên	Cầu đấu tiếp địa
Mã sản phẩm	2016-1201	2016-1207
Tiết diện	16 mm²	16 mm²
Số dây	2	2
Màu	Xám	Xanh-vàng
Công nghệ	Push-in CAGE CLAMP®	Push-in CAGE CLAMP®
Chức năng chính	Đấu nối xuyên	Tiếp địa
Kết nối với thanh DIN	Theo chức năng cầu đấu	Có chân tiếp xúc tiếp địa
