HỆ THỐNG KẾT NỐI ĐIỆN WAGO

Tổng quan về hệ thống kết nối điện Wago

Hệ thống kết nối điện WAGO là nhóm sản phẩm phục vụ việc đấu nối dây dẫn với dây dẫn, dây dẫn với thiết bị hoặc dây dẫn với bảng mạch.

Tùy theo ứng dụng, sản phẩm có thể được thiết kế để lắp trên thanh DIN, sử dụng trong hộp nối, tích hợp vào tủ điện hoặc lắp trực tiếp trên PCB.

Một đặc điểm của danh mục này là sự đa dạng về cấu trúc kết nối và phương thức thao tác. Một số dòng sử dụng công nghệ lò xo kẹp như CAGE CLAMP®, Push-in CAGE CLAMP® hoặc PUSH WIRE®. Tuy nhiên, công nghệ áp dụng và cách đấu dây cụ thể phụ thuộc vào từng dòng sản phẩm, không phải mọi thiết bị WAGO đều có cấu tạo giống nhau.

Danh mục sản phẩm kết nối điện Wago

Hệ thống kết nối điện WAGO có thể được phân chia theo các nhóm sản phẩm chính sau đây.

1. Cầu Đấu Dây WAGO (Terminal Blocks)

Cầu đấu dây WAGO là nhóm thiết bị dùng để kết nối và phân phối dây dẫn trong hệ thống điện. Với các dòng cầu đấu lắp trên thanh DIN, sản phẩm được sử dụng phổ biến trong tủ điện điều khiển và tủ phân phối điện.

Danh mục của WAGO có nhiều cấu hình phục vụ các chức năng như đấu nối thông thường, nối đất, ngắt mạch, kiểm tra và đấu nối dây tín hiệu.

Dải tiết diện danh định: Từ 0.14 mm² đến 25 mm² (các dòng Series 2000, 2001, 2002, 2004, 2006, 2010 và 2016).

Một số mã sản phẩm tiêu biểu: Wago 2002-1201, 2002-2201, 2016-7114, 2003-7642,...

2. Đầu nối dây Wago (Splicing Connectors)

Dòng sản phẩm phổ biến nhất trong cơ điện dân dụng, lắp đặt hộp nối âm tường, hệ thống chiếu sáng và tủ phân phối.

Đầu nối dây WAGO có thể được sử dụng trong các ứng dụng lắp đặt điện phù hợp, chẳng hạn hộp nối, hệ thống chiếu sáng và kết nối thiết bị. Tuy nhiên, không nên mặc định mọi đầu nối đều dùng được cho tất cả loại dây, tiết diện dây hoặc điều kiện môi trường.

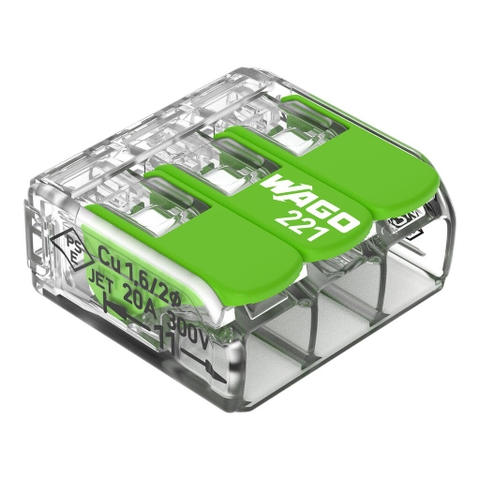

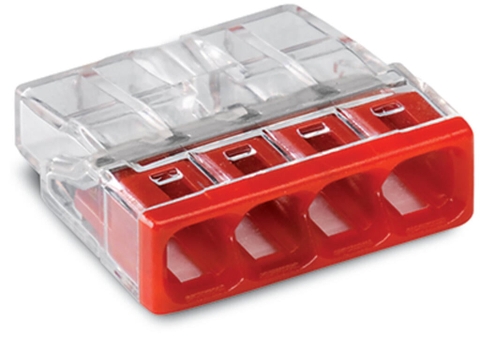

Một số mã sản phẩm tiêu biểu: Wago 2273-208, 2273-204, 221-423, 221-415, ...

3. Cầu đấu và cầu nối PCB Wago (PCB Terminal Blocks and Connectors)

WAGO cung cấp cầu đấu và đầu nối PCB để kết nối dây dẫn với bảng mạch trong thiết bị điện tử, bộ điều khiển, thiết bị chiếu sáng và các ứng dụng công nghiệp.

Danh mục này có nhiều kiểu thiết kế, bao gồm cầu đấu PCB, đầu nối PCB dạng cắm rút và các phiên bản dùng cho những yêu cầu lắp ráp bảng mạch khác nhau.

Một số mã sản phẩm tiêu biểu:

• 236-604 – Cầu đấu PCB 4 cực, tiết diện danh định 2,5 mm², bước chân 10/10,16 mm, sử dụng công nghệ CAGE CLAMP®.
• 231-604/023-000 – Cầu đấu PCB 4 cực, tiết diện 2,5 mm², bước chân 5 mm, sử dụng công nghệ CAGE CLAMP®

4. Đầu nối điện dạng cắm rút Wago (Pluggable Connectors)

Wago cung cấp các hệ thống đầu nối dạng cắm rút dùng cho bảng mạch, tủ điện và lắp đặt điện. Những dòng sản phẩm này được thiết kế theo từng hệ kết nối, có thể khác nhau về cấu trúc, số cực, tiết diện dây và khả năng ghép nối.

Các dòng sản phẩm có thể tham khảo:

• MCS MINI – Hệ đầu nối PCB dạng cắm rút cho các ứng dụng cần thiết kế gọn.
• MCS MAXI 6 – Hệ đầu nối PCB dạng cắm rút thuộc nhóm MCS.
• MCS MAXI 16 – Hệ đầu nối PCB dạng cắm rút cho các yêu cầu kết nối tương ứng.

Ứng dụng của hệ thống kết nối điện

Tùy theo dòng sản phẩm và thông số kỹ thuật, thiết bị kết nối điện WAGO có thể được sử dụng trong các lĩnh vực sau:

• Tủ điện công nghiệp: sử dụng cầu đấu để kết nối, phân chia và tổ chức dây dẫn trong tủ điều khiển hoặc tủ phân phối.
• Máy móc và dây chuyền sản xuất: kết nối các mạch điện và dây dẫn theo thiết kế của máy.
• Hệ thống điện trong tòa nhà: sử dụng các đầu nối và cầu đấu phù hợp cho hộp nối, tủ phân phối hoặc hệ thống chiếu sáng.
• Thiết bị điện tử: sử dụng cầu đấu và đầu nối PCB để kết nối dây dẫn với bảng mạch.
• Thiết bị điều khiển: sử dụng các giải pháp kết nối phù hợp để đấu nối nguồn điện, dây tín hiệu và các thành phần trong thiết bị.

Cần lưu ý rằng không phải tất cả sản phẩm trong danh mục WAGO đều phù hợp với mọi ứng dụng. Việc lựa chọn phải căn cứ vào thông số kỹ thuật, tiêu chuẩn áp dụng và hướng dẫn sử dụng của mã hàng cụ thể.

Đặt mua thiết bị kết nối điện Wago chính hãng tại Vũ Nguyên JSC

Vũ Nguyên JSC hoạt động trong lĩnh vực cung cấp thiết bị công nghiệp tại Việt Nam. Đối với nhu cầu tìm kiếm hệ thống kết nối điện WAGO, khách hàng có thể liên hệ để được hỗ trợ tra cứu mã sản phẩm, đối chiếu thông số kỹ thuật và tiếp nhận báo giá theo yêu cầu.

Khi gửi yêu cầu, khách hàng nên cung cấp mã hàng WAGO, số lượng cần mua và thông tin ứng dụng nếu có. Trường hợp chưa xác định được mã sản phẩm, có thể gửi hình ảnh thiết bị hoặc mô tả nhu cầu đấu nối để việc tra cứu được thuận tiện hơn.

Liên hệ Vũ Nguyên JSC để được hỗ trợ tra cứu mã sản phẩm và báo giá hệ thống kết nối điện WAGO theo nhu cầu của doanh nghiệp.

Câu hỏi thường gặp về hệ thống kết nối điện Wago (FAQ)

1. Hệ thống kết nối điện WAGO gồm những sản phẩm nào?

Danh mục gồm cầu đấu thanh DIN, cầu đấu lắp đặt, đầu nối dây điện, cầu đấu PCB và đầu nối PCB dạng cắm rút cùng các giải pháp kết nối khác.

2. Cầu đấu dây WAGO dùng để làm gì?

Cầu đấu dây dùng để kết nối và phân phối dây dẫn trong hệ thống điện. Loại cầu đấu phù hợp phụ thuộc vào chức năng, thông số điện và phương án lắp đặt.

3. Cầu đấu TOPJOB® S chịu dòng ngắn mạch như thế nào?

Cầu đấu WAGO TOPJOB® S được thử nghiệm dòng ngắn mạch nghiêm ngặt theo tiêu chuẩn IEC/EN 60947-7-1. Cầu đấu chịu được mật độ dòng ngắn mạch lên tới 120 A/mm² trong thời gian 1 giây mà không bị biến dạng kết cấu lò xo hay làm mất khả năng giữ dây dẫn.

4. CAGE CLAMP® và Push-in CAGE CLAMP® có giống nhau không?

Đây là các công nghệ kết nối của WAGO nhưng không nên xem là hoàn toàn giống nhau. Cách thao tác và loại dây tương thích cần được kiểm tra theo dòng sản phẩm và hướng dẫn của nhà sản xuất.

5. Mua thiết bị kết nối điện WAGO tại Việt Nam ở đâu?

Khách hàng có thể liên hệ Vũ Nguyên JSC để yêu cầu tra cứu mã sản phẩm và báo giá. Tình trạng hàng, chứng từ và điều kiện cung ứng cần được xác nhận theo từng mã hàng và đơn đặt hàng.
