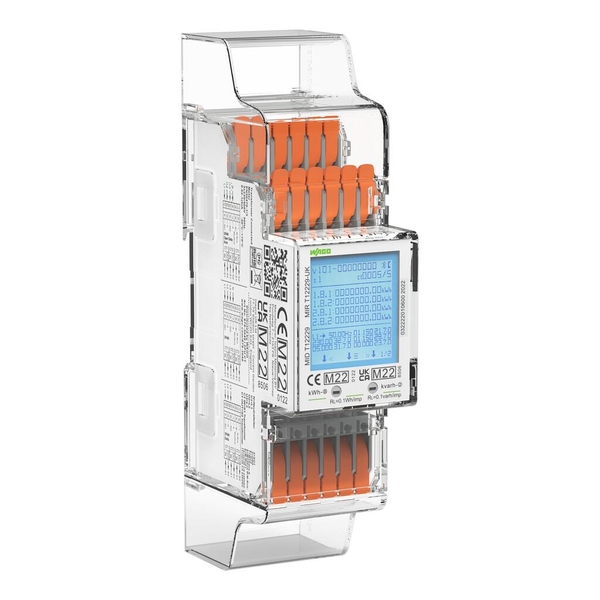

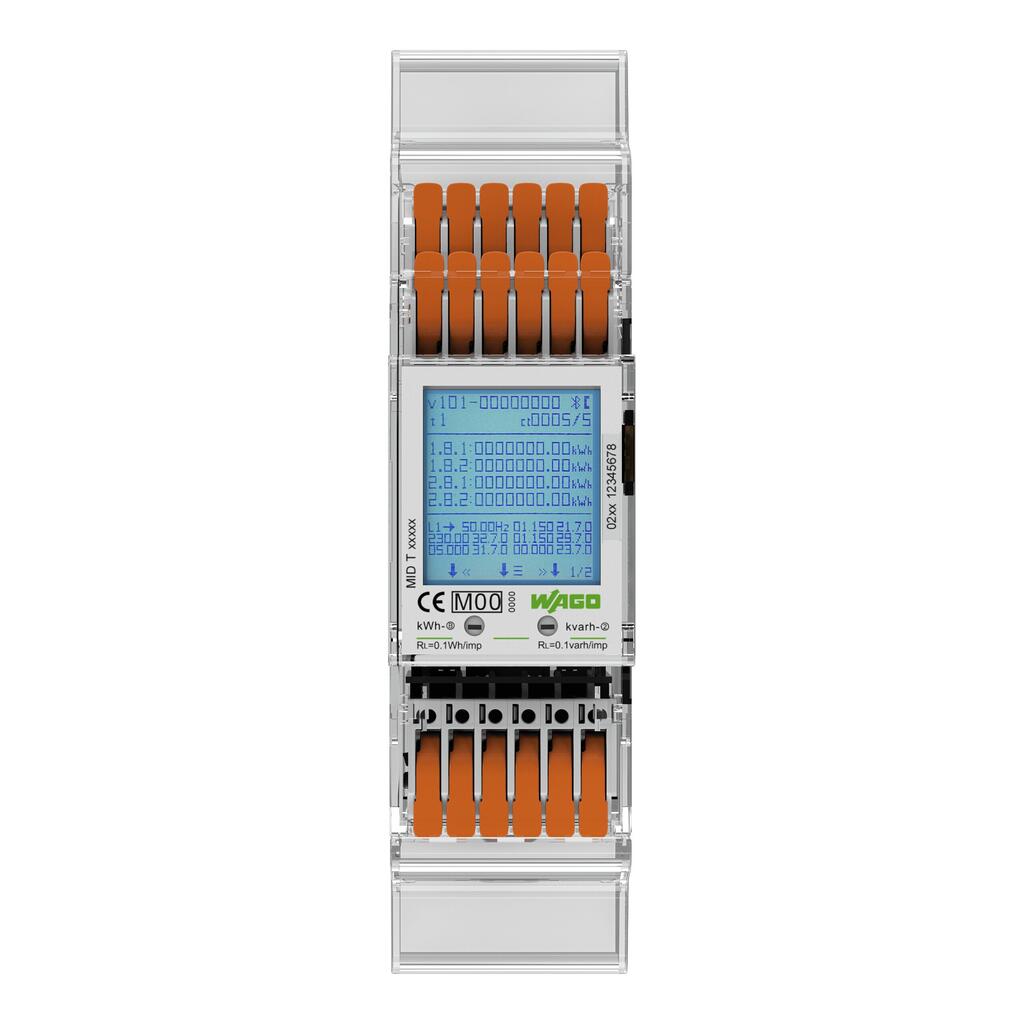

Đồng hồ đo năng lượng (MID24) 879-3040

Mô tả ngắn:
Rất quan trọng để cắt giảm chi phí, cần phải đo năng lượng toàn diện để tối ưu hóa mức tiêu thụ năng lượng. Danh mục đầu tư của WAGO hiện có các đồng hồ đo năng lượng mới giúp đơn giản hóa nhiệm vụ này trong khi vẫn mang lại một số lợi thế chính. Chúng sử dụng công nghệ kết nối đẩy vào bằng cần gạt, giúp chúng kết nối nhanh chóng và dễ dàng. Các phiên bản dành cho máy biến dòng thậm chí còn mỏng hơn với chỉ 35 mm. Những cấu hình mỏng này giúp tiết kiệm rất nhiều không gian tủ điều khiển. Ngoài các giá trị về năng lượng hoạt động và phản ứng, đồng hồ đo năng lượng còn ghi lại tần số nguồn điện chính, cũng như dòng điện, điện áp và công suất cho tất cả các pha. Và người dùng có thể dễ dàng quét tất cả các đặc điểm năng lượng này chỉ trong nháy mắt trên màn hình lớn, có đèn.
Các tính năng:

• ^{KẸP LỒNG ®} đẩy vào và cần gạt giúp tiết kiệm thời gian ở mọi giai đoạn
• Tiết kiệm không gian thực tế: rộng 35 mm (2PUCT)
• Đo lường cung và mua
• Đo lường năng lượng theo bốn biểu giá
• Giao tiếp chuyên nghiệp: Giao diện M-Bus/Modbus ^® và hai đầu ra xung S0
• Nhìn thoáng qua, độ trong suốt hoàn toàn: hiển thị các đặc điểm chất lượng năng lượng trên màn hình định dạng đầy đủ được chiếu sáng
• Cấu hình trực quan: điều khiển cảm ứng và ứng dụng cấu hình ^qua Bluetooth®

• Technical data

  Configuration

  Configuration options

  Touch-sensitive controls Configuration app via Bluetooth®

  Input

  Input signal type	Voltage Current
  Network configuration	Two-wire, three-wire and four-wire networks
  Reference current Iref	1A
  Current transformer (secondary)	1A 5A
  Current transformer ratio	1:1 … 9999 : 1 / 5:5 … 9995 : 5
  Measured variable	Voltage Current Electrical output Mains frequency
  Nominal input voltage Ui nom	3 x AC 230 … 400 V
  Input voltage range	±20 %
  Input current Ii	≤ 5 A
  Frequency range	45 … 60 Hz

  Communication

  Communications	Modbus® M-Bus Bluetooth®
  Interface	RS-485 (2-wire); 2x S0 interfaces (configurable)
  Indicators	LCD with backlight
  Rate control input	230 VAC

  Signal processing

  Measured variables (calculated)	Active and reactive energy in supply and reference direction
  Measurement type (load profile)	No
  Measured value acquisition	for transformer connection;

  Measurement error

  Accuracy class	Class B (= 1 % error); Active energy per EN 50470-3
  Calibration validity period	8Jahre

  Power supply

  Power supply type	Via measurement circuit
  Power consumption Pmax. (phase; active power)	2W
  Power consumption Pmax. (phase; apparent power)	10VA

  Safety and protection

  Dielectric strength	4 kV; 1 min
  Impulse withstand voltage (1.2/50 μs)	6kV
  Pollution degree	2
  Protection class	II
  Protection type	IP51 / IP20; IP51 (front side); IP20 (connection)

  Connection data

  Connection position	Output on the bottom (PU)
  Design	2PU CT

  Connection 1

  Connection type 1	Voltage/current
  Connection technology	Push-in CAGE CLAMP®
  WAGO connector	WAGO 2604 Series
  Actuation type	Lever
  Strip length	9 … 11 mm / 0.35 … 0.43 inches
  Solid conductor	0.2 … 4 mm² / 24 … 12 AWG
  Fine-stranded conductor	0.2 … 4 mm² / 24 … 12 AWG
  Fine-stranded conductor; with insulated ferrule	0.25 … 2.5 mm²
  Fine-stranded conductor; with uninsulated ferrule	0.25 … 2.5 mm²

  Connection 2

  Connection type 2	Communication/rate control input
  Connection technology 2	Push-in CAGE CLAMP®
  WAGO connector 2	WAGO 2604 Series
  Actuation type 2	Lever
  Strip length 2	9 … 11 mm / 0.35 … 0.43 inches
  Solid conductor 2	0.2 … 4 mm² / 24 … 12 AWG
  Fine-stranded conductor 2	0.2 … 4 mm² / 24 … 12 AWG
  Fine-stranded conductor; with insulated ferrule 2	0.25 … 2.5 mm²
  Fine-stranded conductor; with uninsulated ferrule 2	0.25 … 2.5 mm²

  Physical data

  Width	36 mm / 1.417 inches
  Height	97 mm / 3.82 inches
  Depth	63 mm / 2.48 inches
  Note (dimensions)	Height with cover: 140 mm

  Mechanical data

  Mounting type	DIN-35 rail
  Housing design	DIN-rail-mount enclosure

  Material data

  Housing material	PC 940A
  Weight	165g
