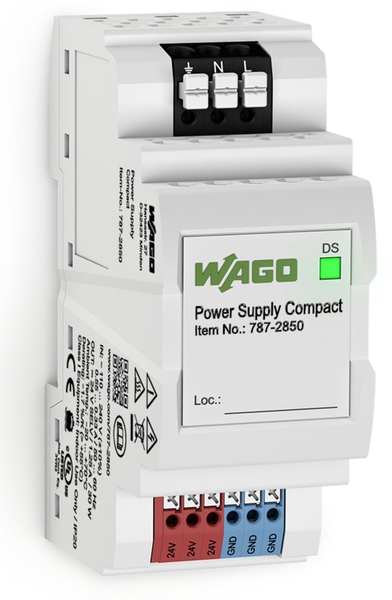

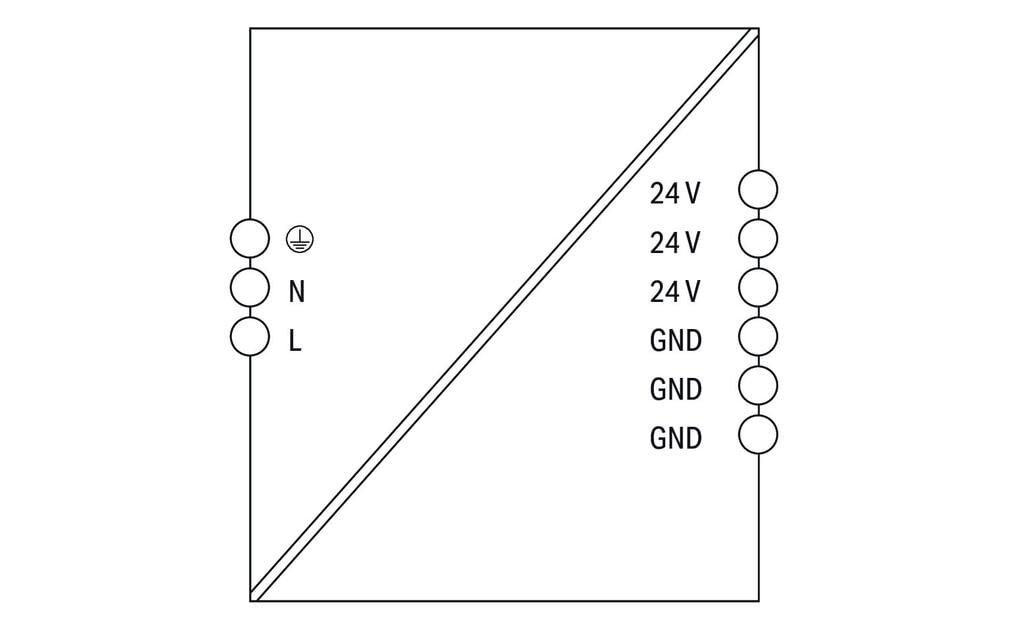

Bộ nguồn Compact 1-phase Wago 787-2850

Dữ liệu kỹ thuật (Technical data)

Đầu vào (Input)

Số pha

1

Điện áp đầu vào danh định Ui nom

1 x 110 … 240 VAC

Điện áp đầu vào danh định

1 x AC 110 … 240 V

Dải điện áp đầu vào

1 x 100 … 264 VAC

Dải tần số nguồn điện danh định

50 … 60 Hz

Dòng điện đầu vào Ii

≤ 0.55 A (110 VAC); ≤ 0.33 A (240 VAC)

Dòng điện khởi động

≤ 24 A (NTC)

Thời gian duy trì nguồn khi mất điện lưới

≥ 95 ms (230 VAC)

Đầu ra (Output)

Điện áp đầu ra danh định Uo nom

24 VDC (SELV)

Dải điện áp đầu ra

24 … 24 VDC (cài đặt cố định)

Dòng điện đầu ra danh định Io nom

1.25 A (24 VDC)

Công suất đầu ra danh định

30W

Độ sai lệch

≤ 2 %

Độ gợn sóng dư

≤ 60 mV (đỉnh-đỉnh)

Chế độ bảo vệ quá tải

Hiccup

Tín hiệu và truyền thông (Signaling and Communication)

Tín hiệu

1 x đèn LED báo trạng thái (màu xanh lá)

Đèn báo trạng thái hoạt động

LED màu xanh lá (Uo)

Hiệu suất/Tổn hao công suất (Efficiency/Power Losses)

Tổn hao công suất Pl

≤ 0.5 W; ≤ 4 W (230 VAC; tải danh định)

Tổn hao công suất (tối đa) Pl (max.)

5 W (110 VAC / 24 VDC; 1.35 A)

Hiệu suất (điển hình)

88 %

Bảo vệ mạch điện (Circuit Protection)

Cầu chì bên trong

T 1.25 A / 250 VAC

Cầu chì dự phòng (khuyến nghị)

16 A (đối với USA/Canada: 15 A)

An toàn và bảo vệ (Safety and protection)

Điện áp cách ly (sơ cấp-thứ cấp, AC)

3,920V

Điện áp cách ly (sơ cấp-PE, AC)

2,470V

Điện áp cách ly (thứ cấp-PE)

0.5 kVDC

Cấp bảo vệ điện

I

Cấp bảo vệ vỏ

IP20; theo EN 60529

Khả năng chịu dòng điện cấp ngược

≤ 32 VDC

Cấp quá điện áp

III

Cấp độ ô nhiễm

2

Bảo vệ quá điện áp; phía thứ cấp

≤ 32 VDC (trong trường hợp xảy ra lỗi)

Bảo vệ ngắn mạch

Có

Bảo vệ khi hở mạch

Có

Vận hành song song

Có

Đấu nối nối tiếp

Có

MTBF (thời gian trung bình giữa các lần hỏng hóc)

> 2,500,000 h (theo EN/IEC 61709 tại +40 °C)

Dữ liệu kết nối (Connection Data)

Chiều dài cáp (tối đa)

30 m

Kết nối 1 (Connection 1)

Loại kết nối

Đầu vào

Công nghệ kết nối

Push-in CAGE CLAMP®

Đầu nối WAGO

WAGO Series 804

Dây dẫn cứng

0.25 … 2.5 mm² / 20 … 12 AWG

Dây dẫn mềm nhiều sợi

0.25 … 2.5 mm² / 22 … 12 AWG

Chiều dài tuốt dây

10 … 11 mm / 0.39 … 0.43 inches

Kết nối 2 (Connection 2)

Loại kết nối

Đầu ra

Công nghệ kết nối

Push-in CAGE CLAMP®

Đầu nối WAGO

WAGO Series 805

Dây dẫn cứng

0.2 … 1.5 mm² / 24 … 16 AWG

Dây dẫn mềm nhiều sợi

0.2 … 1.5 mm² / 24 … 16 AWG

Chiều dài tuốt dây

9 … 10 mm / 0.35 … 0.39 inches

Thông số vật lý (Physical data)

Chiều rộng

36 mm / 1.417 inches

Chiều cao

90 mm / 3.543 inches

Chiều sâu

62 mm / 2.441 inches

Chiều sâu tính từ mép trên của thanh ray DIN

55 mm / 2.165 inches

Thông số cơ khí (Mechanical data)

Thiết kế vỏ

Vỏ lắp trên thanh ray DIN

Kiểu lắp đặt

Thanh ray DIN-35

Dữ liệu vật liệu (Material data)

Cấp chống cháy theo UL94

V0

Tải trọng cháy

0.963MJ

Trọng lượng

120g

Yêu cầu về môi trường (Environmental requirements)

Nhiệt độ môi trường (vận hành)

-25 … +70 °C (vị trí lắp đặt danh định; -25 … +55 °C (ở mọi vị trí lắp đặt))

Nhiệt độ môi trường (bảo quản)

-40 … +85 °C

Độ ẩm tương đối

5 … 96 % (không cho phép ngưng tụ hơi nước)

Hệ số giảm tải

-1.7 %/K (> 55 °C)

Cấp khí hậu

3K3 (theo EN 60721)
