Bộ nguồn Eco 1-phase Wago 787-712

Dữ liệu kỹ thuật (Technical data)

Đầu vào (Input)

Số pha

1

Điện áp đầu vào danh định Ui nom

1 x 100 … 240 VAC

Điện áp đầu vào danh định

1 x AC 110 … 240 V

Dải điện áp đầu vào

1 x 90 … 264 VAC; 90 … 373 VDC

Dải tần số nguồn điện danh định

47 … 63 Hz; 0 Hz

Dòng điện đầu vào Ii

≤ 0.7 A (230 VAC); ≤ 1.2 A (115 VAC)

Dòng điện khởi động

≤ 30 A

Hệ số công suất

≥ 0.5 (230 VAC)

Hiệu chỉnh hệ số công suất (PFC)

Thụ động

Thời gian duy trì nguồn khi mất điện lưới

≥ 20 ms (230 VAC)

Đầu ra (Output)

Điện áp đầu ra danh định Uo nom

24 VDC (SELV)

Dải điện áp đầu ra

22 … 28 VDC (có thể điều chỉnh)

Cài đặt mặc định

24 VDC

Dòng điện đầu ra danh định Io nom

2.5 A (24 VDC)

Công suất đầu ra danh định

60W

Độ sai lệch

≤ 1 %

Độ gợn sóng dư

≤ 100 mV (đỉnh-đỉnh)

Chế độ bảo vệ quá tải

Công suất không đổi (trong dải quá tải: 1.15 … 1.4 x Io nom); ngắt và tự động khởi động lại khi xảy ra ngắn mạch

Tín hiệu và truyền thông (Signaling and Communication)

Tín hiệu

1 x đèn LED DC OK (màu xanh lá); 1 x đèn LED quá tải (màu đỏ)

Đèn báo trạng thái hoạt động

LED màu xanh lá (24 VDC OK); LED màu đỏ (quá tải)

Hiệu suất/Tổn hao công suất (Efficiency/Power Losses)

Tổn hao công suất Pl

≤ 8.3 W (230 VAC; tải danh định)

Tổn hao công suất (tối đa) Pl (max.)

11.5 W (110 VAC / 24 VDC; 2.75 A)

Hiệu suất (điển hình)

86 % (230 VAC)

Bảo vệ mạch điện (Circuit Protection)

Cầu chì bên trong

F 2.5 A / 250 VAC

Cầu chì đầu vào (bắt buộc)

Cần có cầu chì DC bên ngoài khi sử dụng điện áp đầu vào DC.

Cầu chì dự phòng (khuyến nghị)

Aptomat: 10 A, 16 A; đặc tuyến tác động: B hoặc C

An toàn và bảo vệ (Safety and protection)

Điện áp cách ly (sơ cấp-thứ cấp)

4.242 kVDC

Điện áp cách ly (sơ cấp-PE)

2.2 kVDC

Điện áp cách ly (thứ cấp-PE)

0.7 kVDC

Cấp bảo vệ điện

I

Cấp bảo vệ vỏ

IP20; theo EN 60529

Khả năng chịu dòng điện cấp ngược

≤ 28 VDC

Cấp quá điện áp

II

Cấp độ ô nhiễm

2

Chống quá áp xung (phía sơ cấp)

Varistor

Bảo vệ ngắn mạch

Có

Bảo vệ khi hở mạch

Có

Vận hành song song

Có

Đấu nối nối tiếp

Có

MTBF (thời gian trung bình giữa các lần hỏng hóc)

480,000 h (theo IEC 61709)

Dữ liệu kết nối (Connection Data)

Ghi chú (tiết diện dây dẫn)

12 AWG: THHN, THWN

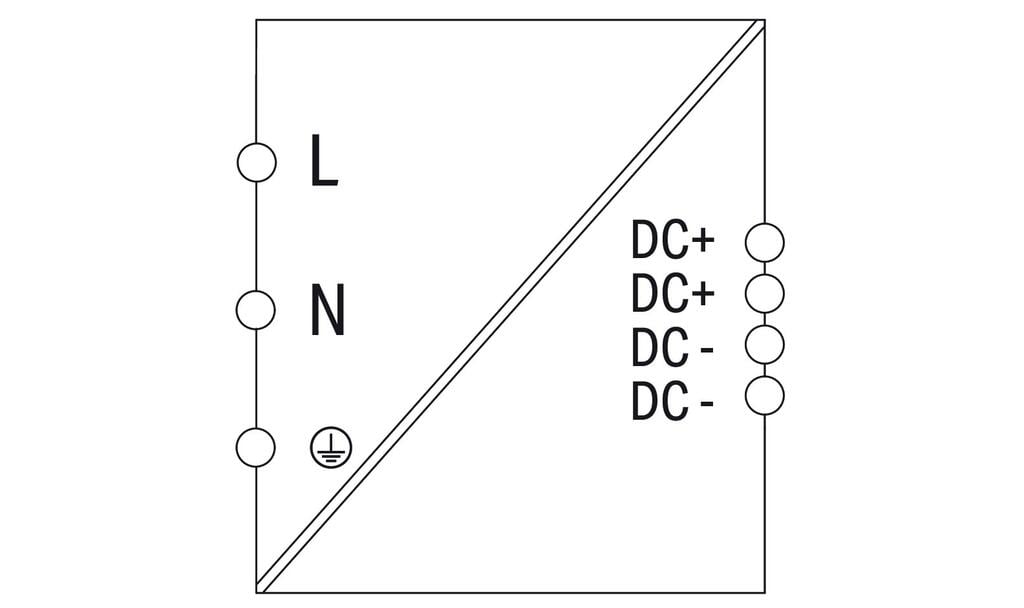

Kết nối 1 (Connection 1)

Loại kết nối

Đầu vào/đầu ra

Công nghệ kết nối

CAGE CLAMP®

Đầu nối WAGO

WAGO Series 745

Dây dẫn cứng

0.08 … 4 mm² / 28 … 12 AWG

Dây dẫn mềm nhiều sợi

0.08 … 4 mm² / 28 … 12 AWG

Chiều dài tuốt dây

8 … 9 mm / 0.31 … 0.35 inches

Thông số vật lý (Physical data)

Chiều rộng

50 mm / 1.969 inches

Chiều cao

92 mm / 3.622 inches

Chiều sâu tính từ mép trên của thanh ray DIN

136 mm / 5.354 inches

Thông số cơ khí (Mechanical data)

Kiểu lắp đặt

Thanh ray DIN-35

Dữ liệu vật liệu (Material data)

Tải trọng cháy

4.4MJ

Trọng lượng

470g

Yêu cầu về môi trường (Environmental requirements)

Nhiệt độ môi trường (vận hành)

-10 … +70 °C

Nhiệt độ môi trường (bảo quản)

-25 … +85 °C

Độ ẩm tương đối

≤ 95 % (không cho phép ngưng tụ hơi nước)

Hệ số giảm tải

-3.3 %/K (> 50 °C; 230 VAC)

Cấp khí hậu

3K3 (theo EN 60721)
