Bộ nguồn chuyển mạch Pro; 3-phase 787-844

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

Đặc trưng: Nguồn điện chuyển mạch với PowerBoost và TopBoost Tắt đầu ra và giảm thiểu mức tiêu thụ điện năng thông qua đầu vào chờ Giám sát đầu ra thông qua tiếp điểm DC OK Thích hợp cho cả hoạt động song song và nối tiếp Làm mát đối lưu tự nhiên khi lắp theo chiều ngang Được đóng gói để sử dụng trong tủ điều khiển Điện áp đầu ra cách ly điện (SELV) theo UL 60950-1; PELV theo EN 60204 Input Phases 2 / 3 Nominal input voltage Ui nom (2 / 3) x AC 400 … 500 V Input voltage range (2 / 3) x AC 340 … 550 V; DC 480 … 780 V Nominal mains frequency range 50 … 60 Hz;0...

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Đặc trưng:

Nguồn điện chuyển mạch với PowerBoost và TopBoost
Tắt đầu ra và giảm thiểu mức tiêu thụ điện năng thông qua đầu vào chờ
Giám sát đầu ra thông qua tiếp điểm DC OK
Thích hợp cho cả hoạt động song song và nối tiếp
Làm mát đối lưu tự nhiên khi lắp theo chiều ngang
Được đóng gói để sử dụng trong tủ điều khiển
Điện áp đầu ra cách ly điện (SELV) theo UL 60950-1; PELV theo EN 60204

Input

Phases	2 / 3
Nominal input voltage U_{i nom}	(2 / 3) x AC 400 … 500 V
Input voltage range	(2 / 3) x AC 340 … 550 V; DC 480 … 780 V
Nominal mains frequency range	50 … 60 Hz;0 Hz
Input current I_i	≤ 3 x 2 A (340 VAC; 40 ADC)
Inrush current	≤ 30 A
Power factor correction (PFC)	Passive
Mains failure hold-up time	≥ 15 ms (3 x 400 VAC)

Output

Nominal output voltage U_{o nom}	DC 24 V (SELV)
Output voltage range	DC 22.8 … 28.8 V (adjustable)
Default setting	DC 24 V
Nominal output current I_{o nom}	40 A (24 VDC)
Nominal output power	960W
Deviation	≤ 1 %
Residual ripple	≤ 70 mV (peak-to-peak)
Current limitation	1.1 x I_{o nom} (typ.)
Overload behavior	TopBoost/PowerBoost/Constant current mode
PowerBoost	DC 60 A (4 s); DC 50 A (16 s)
TopBoost	DC 100 A (50 ms)

Signaling and communication

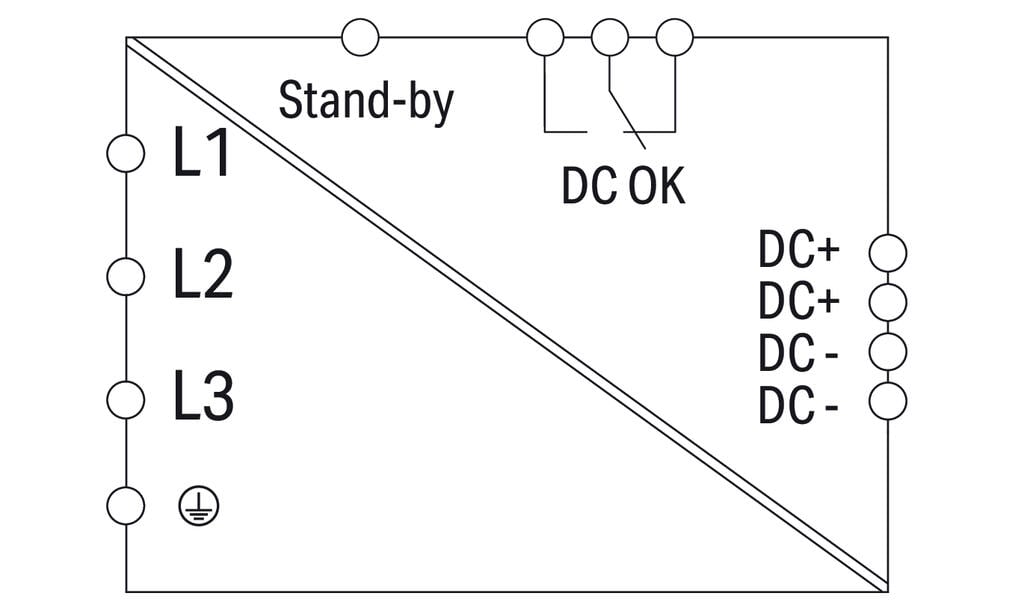

Signaling	1 x LED DC OK (green) 1 x Error LED (red) 1 x Stand-by input 1 x DC OK relay contact (changeover contact)
Operation status indicator	Green LED (DC OK) Red LED (error)

Efficiency/power losses

Power loss P_l	≤ 7 W; ≤ 61.5 W (nominal load)
Efficiency (typ.)	93.6 %

Circuit protection

Internal fuse	3 x T 3.2 A / 440 VAC
Backup fusing (required)	An external DC fuse is required for the DC input voltage.
Backup fusing (recommended)	3 x circuit breaker: 6 A, 10 A, 16 A; Tripping characteristic: B or C Alternative: motor circuit breaker; Setpoint: 3.2 A; Setting range: 2.5 … 4 A

Connection data

Connection type 1	Input
Connection technology	CAGE CLAMP^®
WAGO connector	WAGO 231 Series
Solid conductor	0.08 … 2.5 mm² / 28 … 12 AWG
Fine-stranded conductor	0.08 … 2.5 mm² / 28 … 12 AWG
Strip length	8 … 9 mm / 0.31 … 0.35 inches
Connection type 2	Output
Connection technology 2	Push-in CAGE CLAMP^®
WAGO connector 2	WAGO 831 Series
Solid conductor 2	0.5 … 10 mm² / 20 … 8 AWG
Fine-stranded conductor 2	0.5 … 10 mm² / 20 … 8 AWG
Strip length 2	13 … 15 mm / 0.51 … 0.59 inches
Connection type 3	Signaling
Connection technology 3	CAGE CLAMP^®
WAGO connector 3	WAGO 733 Series
Solid conductor 3	0.08 … 0.5 mm² / 28 … 20 AWG
Fine-stranded conductor 3	0.08 … 0.5 mm² / 28 … 20 AWG
Strip length 3	5 … 6 mm / 0.2 … 0.24 inches
