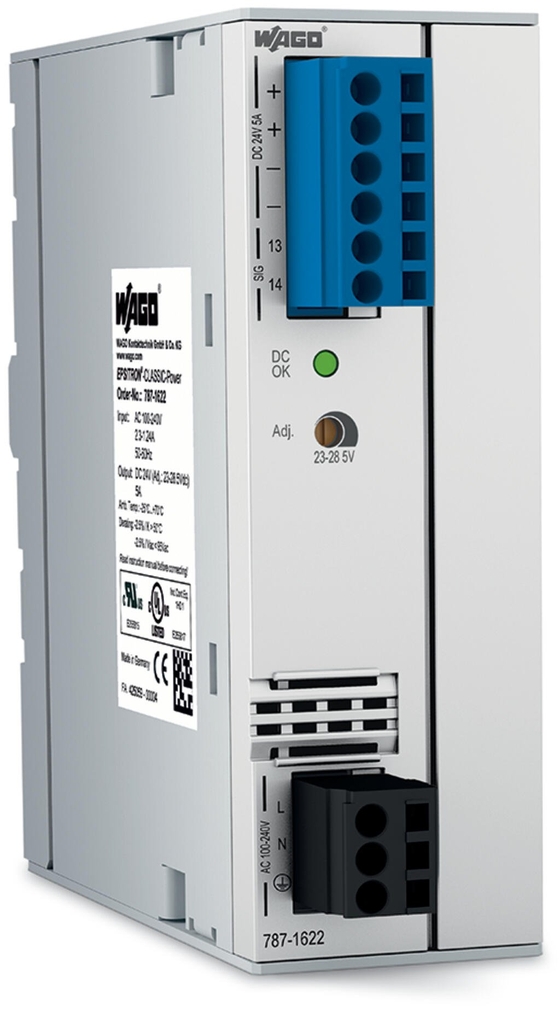

Bộ nguồn chuyển mạch Classic; 1-phase 787-1622

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

Đặc trưng: Nguồn điện chuyển mạch Làm mát đối lưu tự nhiên khi lắp theo chiều ngang Được đóng gói để sử dụng trong tủ điều khiển Liên hệ DC OK Thích hợp cho cả hoạt động song song và nối tiếp Điện áp đầu ra cách ly điện (SELV) theo UL 60950-1; PELV theo EN 60204 Phê duyệt GL, cũng phù hợp với EMC 1 kết hợp với Mô-đun lọc 787-980 Input Phases 1 Nominal input voltage Ui nom 1 x AC 100 … 240 V Input voltage range 1 x AC 85 … 264 V; DC 120 … 300 V Input voltage derating -2.5 %/V (< 97 VAC) Nominal mains frequency range 44 … 66 Hz;0 Hz Input current Ii ≤ 1.24 A (230 VAC); ≤ 2.3 A (100 VAC) Inrush current ≤ 30 A Power factor...

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Đặc trưng:

Nguồn điện chuyển mạch
Làm mát đối lưu tự nhiên khi lắp theo chiều ngang
Được đóng gói để sử dụng trong tủ điều khiển
Liên hệ DC OK
Thích hợp cho cả hoạt động song song và nối tiếp
Điện áp đầu ra cách ly điện (SELV) theo UL 60950-1; PELV theo EN 60204
Phê duyệt GL, cũng phù hợp với EMC 1 kết hợp với Mô-đun lọc 787-980

Input

Phases	1
Nominal input voltage U_{i nom}	1 x AC 100 … 240 V
Input voltage range	1 x AC 85 … 264 V; DC 120 … 300 V
Input voltage derating	-2.5 %/V (< 97 VAC)
Nominal mains frequency range	44 … 66 Hz;0 Hz
Input current I_i	≤ 1.24 A (230 VAC); ≤ 2.3 A (100 VAC)
Inrush current	≤ 30 A
Power factor correction (PFC)	Passive
Mains failure hold-up time	≥ 80 ms (230 VAC); ≥ 10 ms (100 VAC)

Output

Nominal output voltage U_{o nom}	DC 24 V (SELV)
Output voltage range	DC 23 … 28.5 V (adjustable)
Default setting	DC 24 V
Nominal output current I_{o nom}	5 A (24 VDC)
Nominal output power	120W
Deviation	≤ 1 %
Residual ripple	≤ 30 mV (peak-to-peak)
Current limitation	1.1 x I_{o nom} (typ.)
Overload behavior	Constant current
TopBoost	See instruction leaflet

Signaling and communication

Signaling	1 x LED DC OK (green)
Operation status indicator	Green LED (U_o)

Efficiency/power losses

Power loss P_l	≤ 1.2 W; ≤ 14.6 W (230 VAC; nominal load)
Power loss (max.) P_{l (max.)}	19.4 W (100 VAC / 24 VDC; 5 A)
Efficiency (typ.)	89 %

Circuit protection

Internal fuse	T 4 A / 250 VAC
Backup fusing (required)	An external DC fuse is required for the DC input voltage.
Backup fusing (recommended)	Circuit breaker: 6 A, 10 A, 16 A; Tripping characteristic: B or C

Connection data

Connection type 1	Input/Output/Signaling
Connection technology	CAGE CLAMP^®
WAGO connector	WAGO 721 Series
Solid conductor	0.08 … 2.5 mm² / 28 … 12 AWG
Fine-stranded conductor	0.08 … 2.5 mm² / 28 … 12 AWG
Strip length	8 … 9 mm / 0.31 … 0.35 inches
