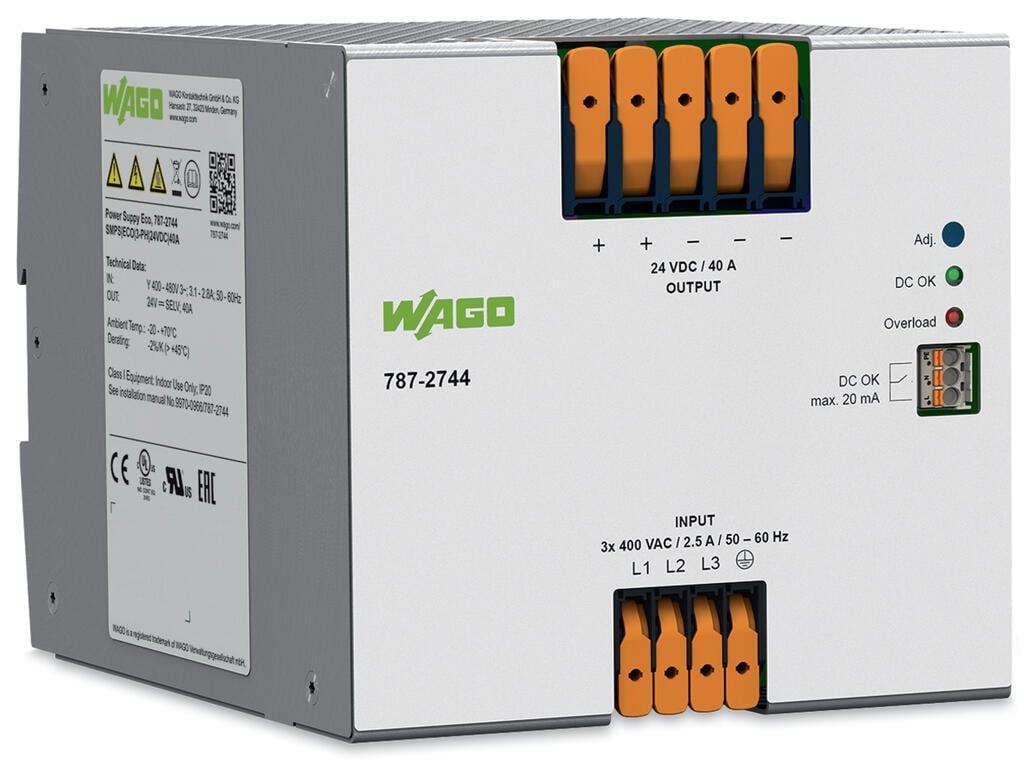

Bộ nguồn Eco 3-phase Wago 787-2744

Thương hiệu: Wago

Tình trạng: Hết hàng

Liên hệ

Bộ nguồn WAGO 787-2744 Eco 3 pha, đầu ra 24 VDC, dòng điện 40 A, công suất 960 W tính toán, tích hợp tiếp điểm tín hiệu DC OK.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan về bộ nguồn WAGO 787-2744

WAGO 787-2744 là bộ nguồn chuyển mạch thuộc dòng Eco, được thiết kế để cung cấp điện áp đầu ra 24 VDC với dòng điện 40 A cho các ứng dụng điều khiển và tự động hóa công nghiệp.

Sử dụng nguồn đầu vào ba pha, thiết bị đáp ứng nhu cầu cấp nguồn DC cho các hệ thống có tải lớn hơn so với những bộ nguồn công suất thấp.
Sản phẩm có công suất đầu ra tính theo điện áp và dòng điện là 960W.

Thiết kế encapsulated phù hợp lắp đặt trong tủ điều khiển, đồng thời phương thức làm mát bằng đối lưu tự nhiên được áp dụng khi thiết bị lắp theo phương ngang.

Wago 787-2744 được trang bị đầu nối thao tác bằng cần gạt, kết hợp công nghệ Push-in, hỗ trợ đấu dây nhanh mà không cần dụng cụ cho thao tác kết nối theo thiết kế đầu nối. Ngoài ra, sản phẩm có ngõ ra tín hiệu DC OK và hỗ trợ vận hành song song, giúp đáp ứng các yêu cầu cấp nguồn trong hệ thống công nghiệp.

Thông số kỹ thuật Wago 787-2744

Thông số	Giá trị
Dữ liệu kỹ thuật (Technical data)
Đầu vào (Input)
Số pha	2 / 3
Điện áp đầu vào danh định Ui nom	(2 / 3) x 400 … 480 VAC
Điện áp đầu vào danh định	(2 / 3) x AC 400 … 480 V
Dải điện áp đầu vào	(2 / 3) x 325 … 575 VAC; 560 … 700 VDC
Dải tần số nguồn điện danh định	47 … 63 Hz; 0 Hz
Dòng điện đầu vào Ii	≤ 3 x 2.5 A (400 VAC)
Dòng điện khởi động	≤ 30 A (400 VAC)
Hệ số công suất	≥ 0.7 (400 VAC)
Hiệu chỉnh hệ số công suất (PFC)	Thụ động
Thời gian duy trì nguồn khi mất điện lưới	≥ 10 ms (3 x 400 VAC)
Đầu ra (Output)
Điện áp đầu ra danh định Uo nom	24 VDC (SELV)
Dải điện áp đầu ra	22 … 28 VDC (có thể điều chỉnh)
Cài đặt mặc định	24 VDC
Dòng điện đầu ra danh định Io nom	40 A (24 VDC)
Công suất đầu ra danh định	960W
Độ sai lệch	≤ 1 %
Độ gợn sóng dư	≤ 150 mV (đỉnh-đỉnh)
Chế độ bảo vệ quá tải	Công suất không đổi (trong dải quá tải: 1.05 … 1.4 x Io nom); ngắt và tự động khởi động lại khi xảy ra ngắn mạch
Tín hiệu và truyền thông (Signaling and Communication)
Tín hiệu	1 x đèn LED DC OK (màu xanh lá); 1 x đèn LED quá tải (màu đỏ); 1 x đầu ra tín hiệu DC OK (PhotoMOS dạng tiếp điểm thường mở, định mức tối đa 31.2 VDC / 100 mA)
Đèn báo trạng thái hoạt động	LED màu xanh lá (Uo); LED màu đỏ (quá tải)
Hiệu suất/Tổn hao công suất (Efficiency/Power Losses)
Tổn hao công suất Pl	≤ 6.2 W (400 VAC; tải danh định); ≤ 64.3 W (400 VAC; tải danh định)
Hiệu suất (điển hình)	92.3 %
Bảo vệ mạch điện (Circuit Protection)
Cầu chì bên trong	3 x T 6.3 A / 500 VAC
Cầu chì đầu vào (bắt buộc)	Cần có cầu chì DC bên ngoài khi sử dụng điện áp đầu vào DC.
Cầu chì dự phòng (khuyến nghị)	3 x aptomat ≥ 10 A; đặc tuyến tác động: B hoặc C
An toàn và bảo vệ (Safety and protection)
Điện áp cách ly (sơ cấp - thứ cấp)	4.242 kVDC
Điện áp cách ly (sơ cấp-PE)	2.2 kVDC
Điện áp cách ly (thứ cấp-PE)	0.7 kVDC
Điện áp cách ly (thứ cấp-tín hiệu)	0.7 kVDC
Cấp bảo vệ điện	I
Cấp bảo vệ vỏ	IP20; theo EN 60529
Khả năng chịu dòng điện cấp ngược	≤ 30 VDC
Cấp quá điện áp	II
Cấp độ ô nhiễm	2
Chống quá áp xung (phía sơ cấp)	Varistor
Bảo vệ ngắn mạch	Có
Bảo vệ khi hở mạch	Có
Vận hành song song	Có
Đấu nối nối tiếp	Tối đa 2 thiết bị
MTBF (thời gian trung bình giữa các lần hỏng hóc)	> 1,300,000 h (theo IEC 61709)
Dữ liệu kết nối (Connection Data)
Kết nối 1 (Connection 1)
Loại kết nối	Đầu vào
Công nghệ kết nối	Push-in CAGE CLAMP®
Đầu nối WAGO	WAGO Series 2606
Dây dẫn cứng	0.5 … 6 mm² / 20 … 10 AWG
Dây dẫn mềm nhiều sợi	0.5 … 6 mm² / 20 … 10 AWG
Chiều dài tuốt dây	11 … 13 mm / 0.43 … 0.51 inches
Kết nối 2 (Connection 2)
Loại kết nối	Đầu ra
Công nghệ kết nối	Push-in CAGE CLAMP®
Đầu nối WAGO	WAGO Series 2616
Dây dẫn cứng	0.75 … 16 mm² / 18 … 4 AWG
Dây dẫn mềm nhiều sợi	0.75 … 25 mm² / 18 … 4 AWG
Chiều dài tuốt dây	18 … 20 mm / 0.71 … 0.79 inches
Kết nối 3 (Connection 3)
Loại kết nối	Tín hiệu
Công nghệ kết nối	Push-in CAGE CLAMP®
Đầu nối WAGO	picoMAX® 3.5 (WAGO Series 2091)
Dây dẫn cứng	0.2 … 1.5 mm² / 24 … 14 AWG
Dây dẫn mềm nhiều sợi	0.2 … 1.5 mm² / 24 … 14 AWG
Chiều dài tuốt dây	8 … 9 mm / 0.31 … 0.35 inches
Thông số vật lý (Physical data)
Chiều rộng	140 mm / 5.512 inches
Chiều cao	130 mm / 5.118 inches
Chiều sâu tính từ mép trên của thanh ray DIN	170 mm / 6.693 inches
