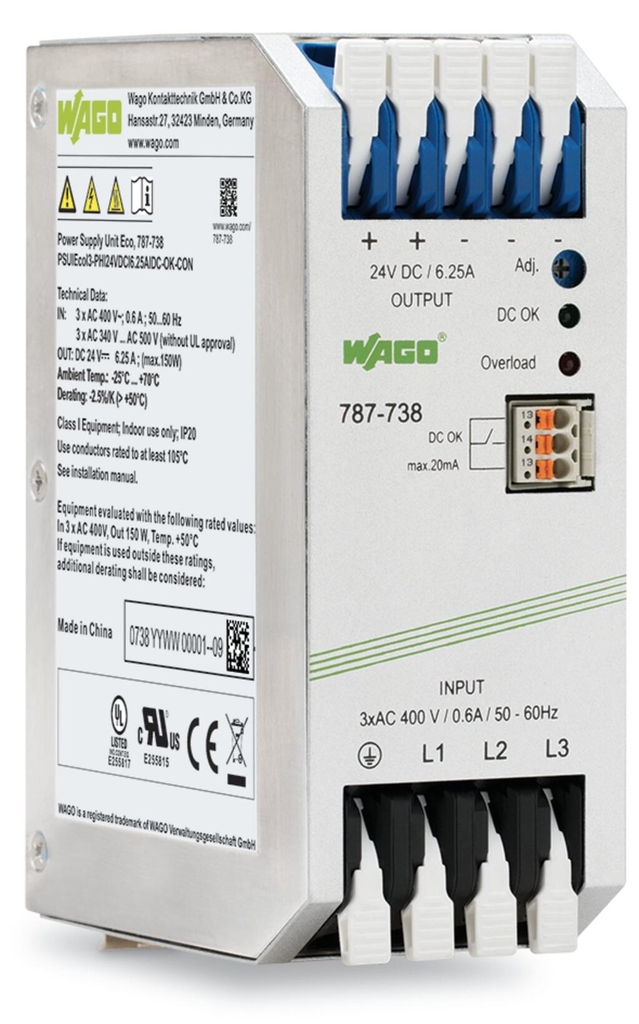

Bộ nguồn chuyển mạch Eco; 3-phase 787-738

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

Đặc trưng: Làm mát đối lưu tự nhiên khi lắp theo chiều ngang Được đóng gói để sử dụng trong tủ điều khiển Kết thúc nhanh chóng và không cần dụng cụ thông qua các khối đầu cuối PCB được điều khiển bằng đòn bẩy Tín hiệu chuyển mạch không bị dội lại (DC OK) qua bộ ghép quang Hoạt động song song Điện áp đầu ra cách ly điện (SELV) theo UL 60950-1; PELV theo EN 60204 Input Phases 2 / 3 Nominal input voltage Ui nom (2 / 3) x AC 400 … 500 V Input voltage range (2 / 3) x AC 360 … 575 V; DC 500 … 650 V Nominal mains frequency range 47 … 63 Hz;0 Hz Input current Ii ≤ 3 x...

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Đặc trưng:

Làm mát đối lưu tự nhiên khi lắp theo chiều ngang
Được đóng gói để sử dụng trong tủ điều khiển
Kết thúc nhanh chóng và không cần dụng cụ thông qua các khối đầu cuối PCB được điều khiển bằng đòn bẩy
Tín hiệu chuyển mạch không bị dội lại (DC OK) qua bộ ghép quang
Hoạt động song song
Điện áp đầu ra cách ly điện (SELV) theo UL 60950-1; PELV theo EN 60204

Input

Phases	2 / 3
Nominal input voltage U_{i nom}	(2 / 3) x AC 400 … 500 V
Input voltage range	(2 / 3) x AC 360 … 575 V; DC 500 … 650 V
Nominal mains frequency range	47 … 63 Hz;0 Hz
Input current I_i	≤ 3 x 0.6 A (400 VAC; 24 VDC / 6.25 A)
Inrush current	≤ 25 A
Power factor	≥ 0.5
Power factor correction (PFC)	Passive
Mains failure hold-up time	≥ 17 ms (3 x 400 VAC)

Output

Nominal output voltage U_{o nom}	DC 24 V (SELV)
Output voltage range	DC 22 … 28 V (adjustable)
Default setting	DC 24 V
Nominal output current I_{o nom}	6.25 A (24 VDC)
Nominal output power	150W
Deviation	≤ 1 %
Residual ripple	≤ 100 mV (peak-to-peak)
Overload behavior	Constant power (in overload range: 1.15 … 1.4 x I_{o nom}); Shutdown and automatic restart in the event of a short circuit

Signaling and communication

Signaling	1 x LED DC OK (green) 1 x Overload LED (red)
Operation status indicator	Green LED (U_o) Red LED (overload)

Efficiency/power losses

Power loss P_l	≤ 18.5 W
Power loss (max.) P_{l (max.)}	20 W
Efficiency (typ.)	87 %

Circuit protection

Internal fuse	3 x T 2 A / 250 VAC
Backup fusing (required)	An external DC fuse is required for the DC input voltage.
Backup fusing (recommended)	3 x circuit breaker ≥ 6 A; Tripping characteristic: B or C Alternative: motor circuit breaker

Connection data

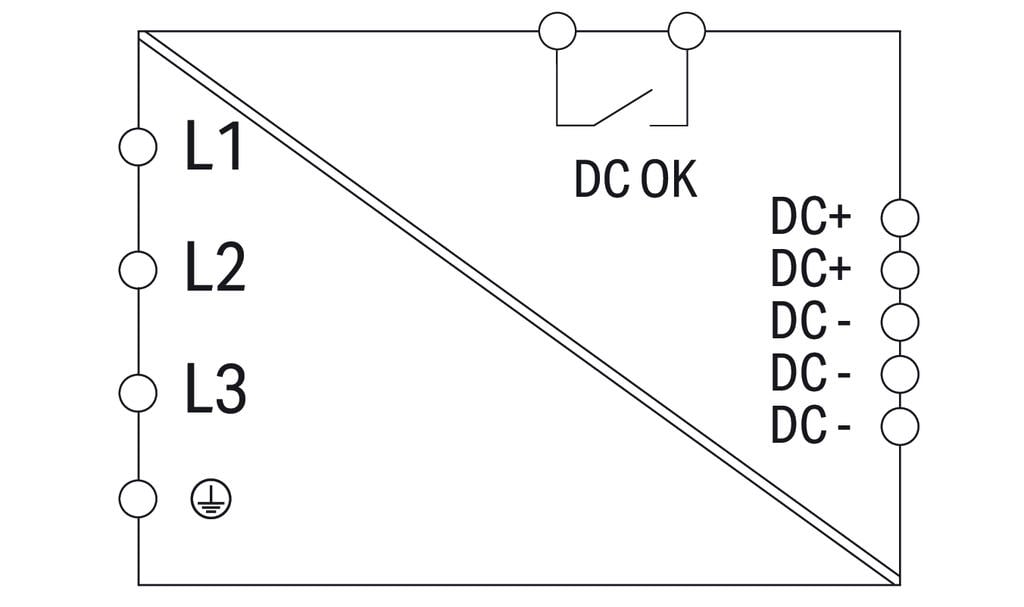

Connection type 1	Input/Output
Connection technology	CAGE CLAMP^®
WAGO connector	WAGO 2706 Series
Solid conductor	0.5 … 6 mm² / 20 … 10 AWG
Fine-stranded conductor	0.5 … 6 mm² / 20 … 10 AWG
Strip length	11 … 12 mm / 0.43 … 0.47 inches
Connection type 2	Signaling
Connection technology 2	Push-in CAGE CLAMP^®
WAGO connector 2	picoMAX^® 3.5 (WAGO 2091 Series)
Solid conductor 2	0.2 … 1.5 mm² / 24 … 14 AWG
Fine-stranded conductor 2	0.2 … 1.5 mm² / 24 … 14 AWG
Strip length 2	8 … 9 mm / 0.31 … 0.35 inches
