Bộ nguồn chuyển mạch Classic; 1-phase 787-1635/000-070

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

Tính năng nổi bật Nguồn xung (Switched-mode power supply) Tản nhiệt tự nhiên khi lắp theo phương nằm ngang Thiết kế đúc kín (Encapsulated) – phù hợp sử dụng trong tủ điều khiển (control cabinet) Có tiếp điểm DC OK để giám sát trạng thái điện áp đầu ra Hỗ trợ đấu song song hoặc nối tiếp Điện áp đầu ra cách ly điện (SELV theo UL 60950-1; PELV theo EN 60204) – đảm bảo an toàn điện Bo mạch phủ lớp bảo vệ (Coating): sử dụng Bectron PL 1104 hoặc Voltatex 2010, chịu được môi trường khí ăn mòn (mixed gas) theo tiêu chuẩn ISA S71.04:1985, cấp...

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tính năng nổi bật

Nguồn xung (Switched-mode power supply)
Tản nhiệt tự nhiên khi lắp theo phương nằm ngang
Thiết kế đúc kín (Encapsulated) – phù hợp sử dụng trong tủ điều khiển (control cabinet)
Có tiếp điểm DC OK để giám sát trạng thái điện áp đầu ra
Hỗ trợ đấu song song hoặc nối tiếp
Điện áp đầu ra cách ly điện (SELV theo UL 60950-1; PELV theo EN 60204) – đảm bảo an toàn điện
Bo mạch phủ lớp bảo vệ (Coating): sử dụng Bectron PL 1104 hoặc Voltatex 2010,
chịu được môi trường khí ăn mòn (mixed gas) theo tiêu chuẩn ISA S71.04:1985, cấp G3 – nhóm A

Thông số kỹ thuật

Input

Phases	1
Nominal input voltage U_{i nom}	1 x AC 100 … 240 V
Input voltage range	1 x AC85 … 264V;DC120 … 300V
Input voltage derating	-2.5 %/V (< 100 VAC)
Nominal mains frequency range	44 … 66 Hz;0 Hz
Input current I_i	≤2.23A (230VAC)≤5.56A (100VAC)
Inrush current	≤30A
Power factor correction (PFC)	Active
Mains failure hold-up time	≥20ms (230VAC);≥20ms (100VAC)

Output

Nominal output voltage U_{o nom}	DC48V (SELV)
Output voltage range	DC 40 … 56V(adjustable)
Default setting	DC48V
Nominal output current I_{o nom}	10A (48 VDC)
Nominal output power	480W
Deviation	≤1%
Residual ripple	≤80mV (peak-to-peak)
Current limitation	1.1 x I_{o nom}(typ.)
Overload behavior	Constant current
TopBoost	See instruction leaflet

Signaling and communication

Signaling	1 x LED DC OK (green)
Operation status indicator	Green LED (U_o)

Efficiency/power losses

Power loss P_l	≤11.7W;≤36.3W (230 VAC; nominal load)
Power loss (max.) P_{l (max.)}	64.9W (100 VAC / 48 VDC; 10 A)
Efficiency (typ.)	93%

Circuit protection

Internal fuse	T 10 A / 250VAC
Backup fusing (required)	An external DC fuse is required for the DC input voltage.
Backup fusing (recommended)	Circuit breaker: 10 A, 16 A; Tripping characteristic: B or C

Connection data

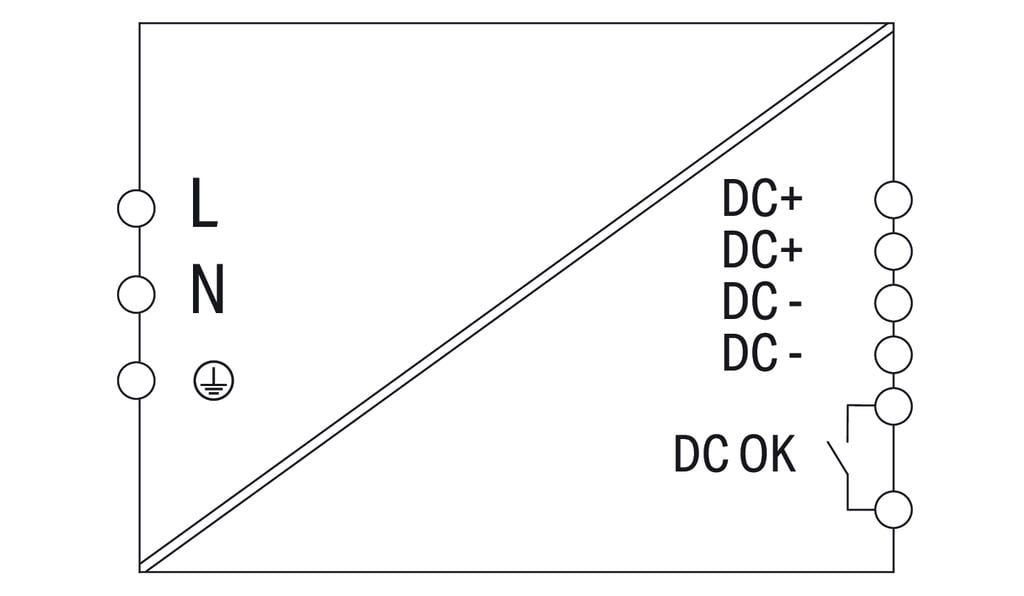

Connection type 1	Input/signaling
Connection technology	CAGE CLAMP^®
WAGO connector	WAGO 721 Series
Solid conductor	0.08 … 2.5mm²/ 28 … 12AWG
Fine-stranded conductor	0.08 … 2.5mm²/ 28 … 12AWG
Strip length	8 … 9mm/ 0.31 … 0.35inches
Connection type 2	Output
Connection technology 2	Push-in CAGE CLAMP^®
WAGO connector 2	WAGO 831 Series
Solid conductor 2	0.5 … 10mm²/ 20 … 8AWG
Fine-stranded conductor 2	0.5 … 10mm²/ 20 … 8AWG
Strip length 2	13 … 15mm/ 0.51 … 0.59 inches
