Nguồn Phoenix Contact PS-EE-2G/1AC/24DC/480W/SC - 1234308

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

PS-EE-2G/1AC/24DC/480W/SC – 1234308 là bộ nguồn 24VDC 20A , công suất 480W, đấu nối vít, lắp DIN rail. Sản phẩm thuộc dòng ESSENTIAL POWER của Phoenix Contact, mang lại nguồn điện ổn định và hiệu quả cao cho hệ thống tự động hóa.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Giới thiệu tổng quan về Phoenix Contact 1234308

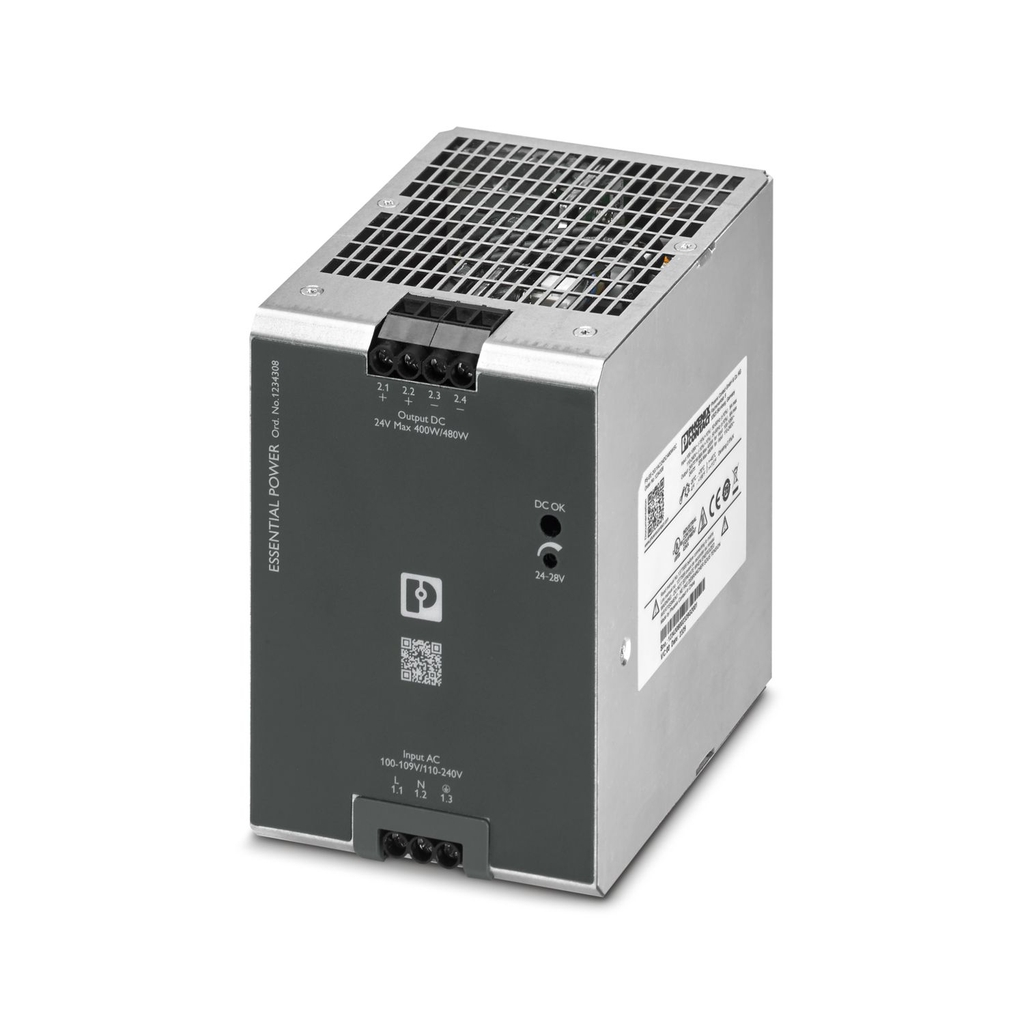

PS-EE-2G/1AC/24DC/480W/SC – 1234308 là bộ nguồn chuyển mạch 1 pha (Switched Mode Power Supply) thuộc dòng ESSENTIAL POWER của Phoenix Contact, được thiết kế để cung cấp nguồn DC ổn định, hiệu suất cao cho các hệ thống tự động hóa công nghiệp.

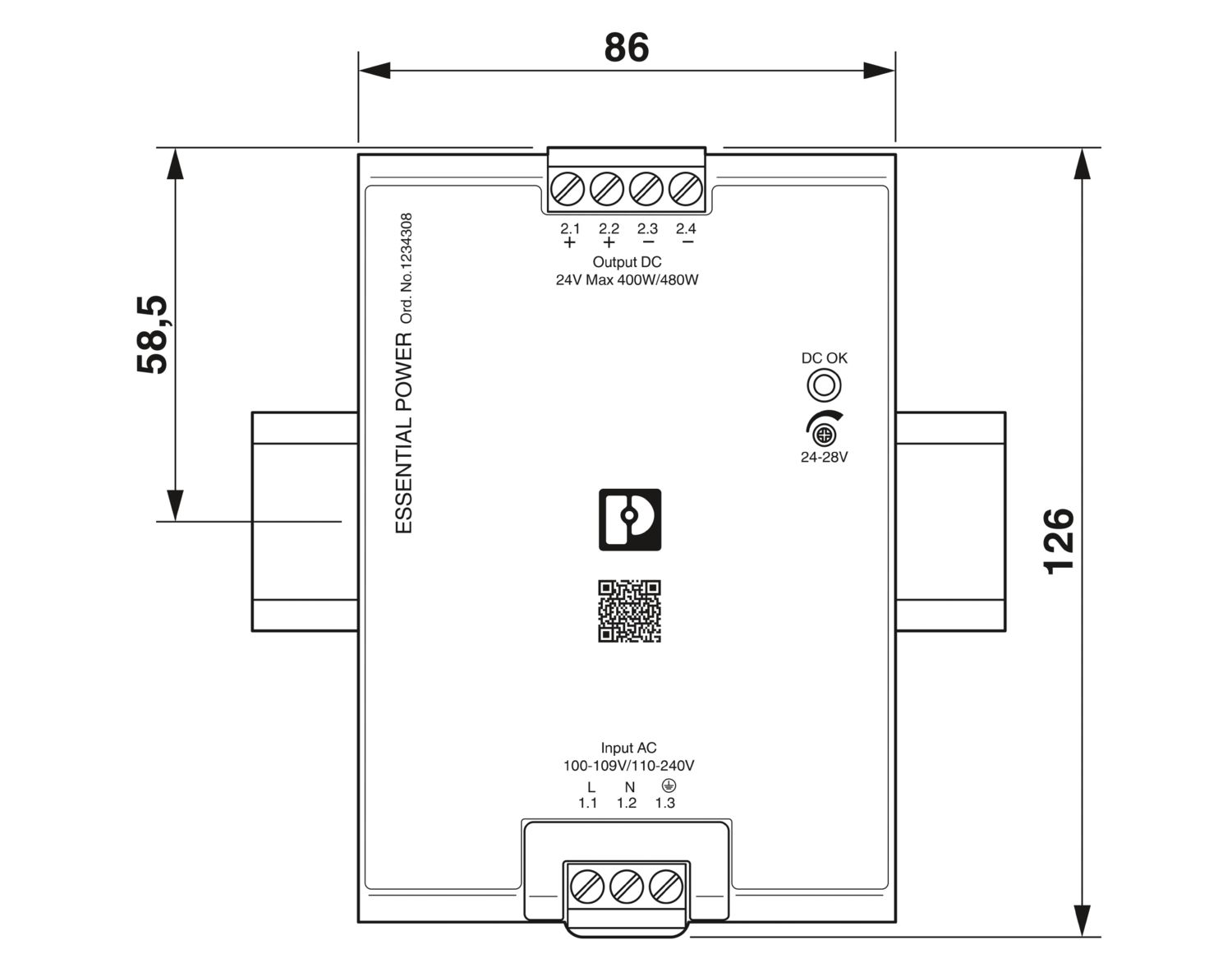

Thiết bị có điện áp đầu ra 24 VDC, dòng điện 20 A, công suất 480 W, và có thể điều chỉnh điện áp trong khoảng 24…28 VDC. Bộ nguồn sử dụng kiểu đấu nối vít (Screw connection) chắc chắn và lắp đặt trên thanh DIN rail, giúp dễ dàng tích hợp trong tủ điện điều khiển.

Nhờ thiết kế tối ưu và khả năng hoạt động bền bỉ, Phoenix Contact 1234308 đáp ứng tốt yêu cầu của các ứng dụng trong nhà máy, hệ thống điều khiển, robot công nghiệp, thiết bị đo lường và PLC.

Thông số kỹ thuật

Dữ liệu đầu vào

Cấu hình hệ thống cấp nguồn	TN, TT, IT (PE)
Phạm vi điện áp đầu vào định mức	100 V AC ... 240 V AC
Phạm vi điện áp đầu vào hoạt động	110 V AC ... 240 V AC ±10 % (P N = 480 W) 100 V AC ... 109 V AC -15 % ... +10 % (P N = 400 W)
Điện áp lưới quốc gia thông dụng	120 V AC / 230 V AC
Loại điện áp đầu vào	AC
Dòng khởi động (Inrush current)	typ. 16 A (at 25 °C)
Tích phân dòng khởi động (I²t)	typ. 0.25 A2s
Tần số danh định (fN)	50 Hz ... 60 Hz ±10 %
Thời gian duy trì điện áp đầu vào	~15 ms (120 V AC) ~35 ms (230 V AC)
Dòng tiêu thụ tối đa	max. 6 A (480 W) max. 5 A (400 W) typ. 5 A (110 V AC (480 W)) typ. 2.3 A (240 V AC (480 W)) typ. 4.5 A (100 V AC (400 W)) typ. 4.3 A (109 V AC (400 W))
Mạch bảo vệ đầu vào	Bảo vệ quá áp thoáng qua (Transient protection); Varistor
Cầu chì thiết bị nội bộ	10 A, loại nổ nhanh (fast-blow)
Cầu dao bảo vệ đầu vào khuyến nghị	6 A ... 16 A (đặc tính B, C, D, K hoặc tương đương)
Dòng rò ra PE	< 3.5 mA

Thông số đầu ra

Hiệu suất	typ. 91 % (120 V AC) typ. 93 % (230 V AC)
Điện áp đầu ra danh định	24 V DC
Phạm vi điều chỉnh điện áp đầu ra (Uset)	24 V DC ... 28 V DC (>24 V DC, công suất giới hạn)
Dòng đầu ra danh định	(I N ) (IN_PMax): max. 20 A (PN = 480 W) (IN) (IN_PMin): max. 16.66 A (PN = 400 W)
Bảo vệ ngắn mạch / không tải	Có
Hệ số đỉnh	typ. 1,7 (120 V AC) typ. 1.8 (230 V AC)
Công suất đầu ra (PN)	480 W (240 V AC) 400 W (100 V AC)
Khả năng đấu song song	Có – dùng để tăng công suất hoặc dự phòng, cần diode
Khả năng đấu nối tiếp	Có – để tăng điện áp đầu ra
Điện áp phản hồi chịu được	≤ 35 V DC
Bảo vệ quá áp đầu ra (OVP)	≤ 35 V DC
Độ gợn sóng dư	typ. 70 mVPP (ở giá trị danh định)
Độ sai lệch điều khiển	< 2 % (change in load, static 10 % ... 90 %) < 4 % (change in load, dynamic 10 % ... 90 %) < 0.1 % (change in input voltage ±10 %)
Thời gian tăng điện áp	< 100 ms (UOut = 10 % ... 90 %)
Công suất tiêu thụ khi không tải	< 4 W (120 V AC)
Công suất tiêu thụ khi không tải	Tối thiếu: < 4 W (120 V AC) Tối đa: < 3 W (230 V AC)
Tổn hao công suất ở tải danh định	Tối thiểu: < 43 W (120 V AC) Tối đa: < 33 W (230 V AC)
Cầu chì bảo vệ tích hợp	Không

Dữ liệu kết nối

Thông số	đầu vào	đầu ra
Vị trí đấu nối	1.x	2.x
Ký hiệu chân đấu	1.1 (⏚), 1.2 (L), 1.3 (N)	2.1, 2.2 (+), 2.3, 2.4 (-)
Phương pháp đấu nối	Đấu nối bằng vít	Đấu nối bằng vít
Tiết diện dây cứng	0.75 mm² … 6 mm²	2.5 mm² … 6 mm²
Tiết diện dây mềm	0.75 mm² … 4 mm²	2.5 mm² … 4 mm²
Dây mềm có đầu cos có/ không có ống cách điện	0.75 mm² … 4 mm²	2.5 mm² … 4 mm²
Tiết diện dây cứng (AWG)	18 ... 10 (Cu)	14 ... 10 (Cu)
Chiều dài tuốt dây	8 mm	6,5 mm
Mô-men siết	0.5 Nm ... 0.6 Nm 5 lbf-in. ... 7 lbf-in.	0,5 Nm ... 0,6 Nm 5 lb f -in. ... 7 lb f -in.
Loại đầu vít	Slotted L	Slotted L

Ứng dụng của PXC 1234308 trong thực tế

Bộ nguồn PXC 1234308 được sử dụng trong nhiều lĩnh vực:

Tủ điều khiển tự động, hệ thống PLC, robot, cảm biến, và thiết bị đo lường
Dây chuyền sản xuất công nghiệp, hệ thống điều khiển động cơ
Nguồn cấp ổn định cho thiết bị điện tử và hệ thống truyền thông công nghiệp
Ứng dụng trong nhà máy, ngành chế tạo máy, và kỹ thuật hệ thống

Bộ nguồn này giúp đảm bảo cung cấp điện áp ổn định, giảm nhiễu, và bảo vệ thiết bị đầu ra khỏi quá tải hoặc ngắn mạch.
