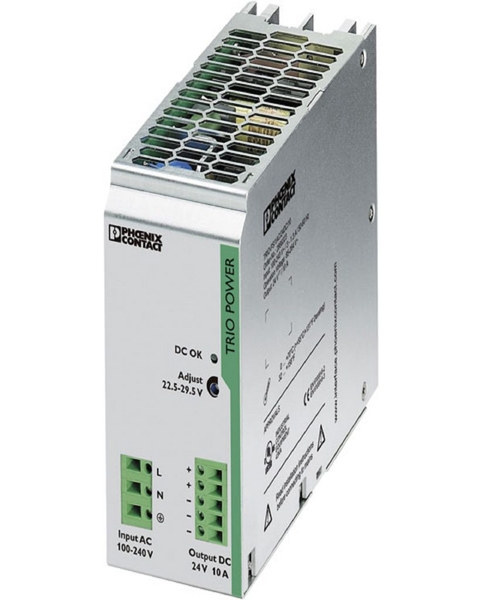

Bộ nguồn – TRIO-PS/1AC/24DC/10 – 2866323

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

TRIO-PS/1AC/24DC/10 – 2866323 là bộ nguồn chuyển mạch 1 pha của Phoenix Contact, cung cấp 24VDC / 10A. Thiết bị gắn DIN rail, phù hợp cho tủ điều khiển, PLC và hệ thống tự động hóa. Đảm bảo nguồn ổn định, độ bền cao và vận hành tin cậy trong môi trường công nghiệp.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan chung về bộ nguồn TRIO-PS/1AC/24DC/10 – 2866323

TRIO-PS/1AC/24DC/10 là bộ chuyển đổi nguồn AC/DC gắn trên thanh DIN-rail, chuyên dụng cho các ứng dụng tự động hóa công nghiệp. Khác với dòng 3 pha công suất lớn (như mã Phoenix Contact 2866404).

Mã 2866323 sử dụng nguồn cấp 1 pha phổ thông, giúp việc triển khai lắp đặt trở nên linh hoạt và dễ dàng hơn trong các tủ điện điều khiển nhỏ và vừa.

Với dòng điện đầu ra 10A, đây là bộ nguồn lý tưởng cho các hệ thống bao gồm PLC, màn hình HMI và các cụm cảm biến đo lường.

Thông số kỹ thuật chi tiết của sản phẩm

Kích thước

Chiều rộng	60 mm
Chiều cao	130 mm
Độ sâu	152.5 mm

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP20
Nhiệt độ môi trường xung quanh (vận hành)	-25 °C … 70 °C (giảm định mức > 55° C: 2,5%/K)
Nhiệt độ môi trường xung quanh (bảo quản/vận chuyển)	-40 °C … 85 °C
Tối đa. độ ẩm tương đối cho phép (hoạt động)	≤ 95 % (ở 25 °C, không ngưng tụ)
Lớp khí hậu	3K3 (theo EN 60721)
Mức độ ô nhiễm	2

Dữ liệu đầu vào

Dải điện áp đầu vào định mức	100 V AC … 240 V AC
Dải điện áp đầu vào	85 V AC … 264 V AC (Giảm < 90 V AC: 2,5 %/V)
Độ bền điện môi tối đa	300 V AC
Dải tần AC	45 Hz … 65 Hz
Dòng xả tới PE	< 3.5 mA
Mức tiêu thụ hiện tại	3 A (100 V AC) 1.5 A (240 V AC)
Tiêu thụ điện năng danh nghĩa	272 VA
Dòng khởi động	< 15 A
Thời gian đệm nguồn điện chính	> 24 ms (120 V AC) > 24 ms (230 V AC)
Cầu chì đầu vào	6.3 A (thổi chậm, bên trong)
Bộ ngắt được khuyến nghị để bảo vệ đầu vào	10 A … 16 A (Đặc điểm B, C, D, K)
Hệ số công suất (cos phi)	0.99
Loại bảo vệ	Bảo vệ đột biến nhất thời
Mạch bảo vệ/bộ phận	Varistor

Dữ liệu đầu ra

Điện áp đầu ra danh nghĩa	24 V DC ±1 %
Phạm vi cài đặt của điện áp đầu ra (U_Set)	22.5 V DC … 29.5 V DC (> 24 V DC, hạn chế công suất không đổi)
Dòng điện đầu ra định mức (I_N)	10 A (U_OUT = 24 V DC)
Giảm tải	55 °C … 70 °C (2.5%/K)
Kết nối song song	Có, để dự phòng và tăng công suất
Kết nối nối tiếp	Có
Điện trở phản hồi	35 V DC
Bảo vệ chống quá điện áp ở đầu ra (OVP)	< 35 V DC
Tối đa. tải điện dung	Không giới hạn
Dòng điện hoạt động	Giới hạn 14 A (đối với ngắn mạch)
Độ lệch điều khiển	< 1 % (thay đổi tải, tĩnh 10 %… 90 %) < 2 % (thay đổi tải, động 10 %… 90 %) < 0.1 % (thay đổi điện áp đầu vào ±10 %)
Độ gợn dư	< 10 mV_PP
Công suất đầu ra	240 W
Thời gian phản hồi điển hình	< 1 s
Điện áp chuyển mạch đỉnh tải định mức	< 50 mV_PP
Công suất tiêu tán tối đa ở điều kiện không tải	6.7 W
Tải danh nghĩa tổn thất điện năng tối đa	30 W
