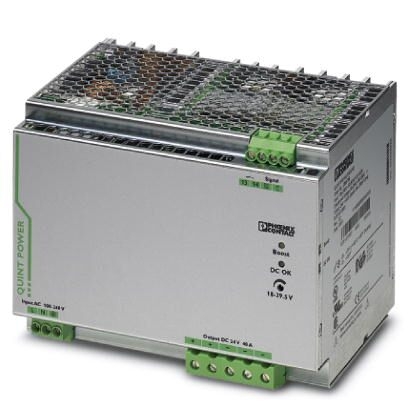

Bộ nguồn QUINT-PS/1AC/24DC/40-2866789

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Mã sản phẩm: 2866789
Tên sản phẩm: Bộ nguồn QUINT-PS/1AC/24DC/40
Hãng sản xuất: Phoenix Contact
Mô tả:Bộ nguồn QUINT đầu vào: 24 V DC, đầu ra: 12 V DC / 8 A, mã hàng QUINT-PS/1AC/24DC/40 – 2866789, gắn được trên thanh DIN rail với công nghệ độc quyền SFB(ngắt cầu chì chọn lọc)

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Kích thước

Chiều rộng	180 mm
Chiều cao	130 mm
Chiều sâu	125 mm
Chiều rộng với lắp ráp thay thế	122 mm
Chiều cao với lắp ráp thay thế	130 mm
Độ sâu với lắp ráp thay thế	183 mm

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP20
Nhiệt độ môi trường (hoạt động)	-25 ° C … 70 ° C (> 60 ° C Xuất phát: 2,5% / K)
Nhiệt độ môi trường (loại khởi động được thử nghiệm)	-40 ° C
Nhiệt độ môi trường (lưu trữ / vận chuyển)	-40 ° C … 85 ° C
Tối đa độ ẩm tương đối cho phép (hoạt động)	95% (ở 25 ° C, không ngưng tụ)
Lớp khí hậu	3K3 (theo acc với EN 60721)
Mức độ ô nhiễm	2
Chiều cao lắp đặt	4000 m

Dữ liệu đầu vào

Phạm vi điện áp đầu vào danh nghĩa	100 V AC … 240 V AC
	120 V DC … 300 V DC (UL 508: ≤ 250 V DC)
Dải điện áp đầu vào	85 V AC … 264 V AC
	90 V DC … 300 V DC (UL 508: ≤ 250 V DC)
Độ bền điện môi tối đa	300 V AC
Dải tần số AC	45 Hz … 65 Hz
Dải tần DC	0 Hz
Xả hiện tại cho PE	<3,5 mA
Mức tiêu thụ hiện tại	8,8 A (120 V AC)
	4.6 A (230 V AC)
	9,5 A (110 V DC)
	4,7 A (220 V DC)
Tiêu thụ điện năng danh nghĩa	1157 VA
Hiện tại xâm nhập	<15 A (điển hình)
Thời gian đệm chính	> 35 ms (120 V AC)
	> 35 ms (230 V AC)
Cầu chì đầu vào	20 A (thổi chậm, nội bộ)
Bộ ngắt đề xuất để bảo vệ đầu vào	16 A … 20 A (AC: Đặc điểm B, C, D, K)
Hệ số công suất (cos phi)	0,88
Loại bảo vệ	Bảo vệ đột biến
Mạch / thành phần bảo vệ	Varistor, thiết bị chống sét đầy khí

Dữ liệu đầu ra

Điện áp đầu ra danh định	24 V DC ± 1%
Phạm vi thiết lập của điện áp đầu ra (U _Set )	18 V DC … 29,5 V DC (> 24 V DC, giới hạn công suất không đổi)
Dòng đầu ra danh nghĩa (I _N )	40 A (-25 ° C … 60 ° C, U _OUT = 24 V DC)
SÁCH ĐIỆN (Tôi _{tăng cường} )	45 A (-25 ° C … 40 ° C vĩnh viễn, U _OUT = 24 V DC)
Ngắt cầu chì chọn lọc (I _SFB )	215 A (12 ms)
Xuất phát	60 ° C … 70 ° C (2,5% / K)
Kết nối song song	Có, để dự phòng và tăng công suất
Kết nối nối tiếp	Đúng
Phản hồi điện áp	tối đa 35 V DC
Bảo vệ chống quá áp ở đầu ra (OVP)	<35 V DC
Ripple dư	<30 mV _PP (có giá trị danh nghĩa)
Công suất ra	960 W
Thời gian đáp ứng điển hình	<0,7 giây
Tản điện tối đa trong điều kiện không tải	14 W
Mất điện tối đa tải danh nghĩa.	80 W

Chung

Khối lượng tịnh	3,3 kg
Hiệu quả	> 92% (đối với 230 V AC và giá trị danh nghĩa)
MTBF (IEC 61709, SN 29500)	> 900000 h (25 ° C)
	> 530000 h (40 ° C)
	> 240000 h (60 ° C)
Đầu vào / đầu ra điện áp cách điện	AC 4 kV (kiểm tra loại)
	2 kV AC (kiểm tra thường xuyên)
Đầu vào điện áp cách điện / PE	AC 3,5 kV (kiểm tra loại)
	2 kV AC (kiểm tra thường xuyên)
Đầu ra điện áp cách điện / PE	500 V DC (kiểm tra thường xuyên)
Mức độ bảo vệ	IP20
Lớp bảo vệ	Tôi
Vị trí lắp đặt	đường ray DIN ngang NS 35, EN 60715
hướng dẫn lắp ráp	căn chỉnh: P _N 50%, 5 mm theo chiều ngang, 15 mm bên cạnh các bộ phận hoạt động, 50 mm theo chiều dọc : P _N <50%, 0 mm theo chiều ngang, 40 mm trên cùng theo chiều dọc, 20 mm theo chiều dọc

Dữ liệu kết nối, đầu vào

Phương thức kết nối	Kết nối vít
Dây dẫn tiết diện rắn min.	0,2 mm²
Dây dẫn tiết diện rắn max.	6 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0,2 mm²
Tiết diện dây dẫn tối đa linh hoạt.	4 mm²
Tiết diện dây dẫn AWG tối thiểu.	14
Tiết diện dây dẫn tối đa AWG.	10
Tước dài	7 mm
Răng ốc	M3

Dữ liệu kết nối, đầu ra

Phương thức kết nối	Kết nối vít
Dây dẫn tiết diện rắn min.	0,5 mm²
Dây dẫn tiết diện rắn max.	16 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0,5 mm²
Tiết diện dây dẫn tối đa linh hoạt.	16 mm²
Tiết diện dây dẫn AWG tối thiểu.	số 8
Tiết diện dây dẫn tối đa AWG.	6
Tước dài	10 mm
Răng ốc	M4

Dữ liệu kết nối để báo hiệu

Phương thức kết nối	Kết nối vít
Dây dẫn tiết diện rắn min.	0,2 mm²
Dây dẫn tiết diện rắn max.	6 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0,2 mm²
Tiết diện dây dẫn tối đa linh hoạt.	4 mm²
Tiết diện dây dẫn AWG tối thiểu.	24
Tiết diện dây dẫn tối đa AWG.	10
Răng ốc	M3

Tiêu chuẩn

Yêu cầu EMC về khả năng chống ồn	EN 61000-6-1
	EN 61000-6-2
Yêu cầu EMC cho phát xạ tiếng ồn	EN 61000-6-3
	EN 61000-6-4
Tiêu chuẩn – An toàn điện	IEC 60950-1 / VDE 0805 (SELV)
Tiêu chuẩn – Thiết bị điện tử để sử dụng trong lắp đặt năng lượng điện và lắp ráp chúng vào lắp đặt năng lượng điện	EN 50178 / VDE 0160 (PELV)
Tiêu chuẩn – Điện áp cực thấp an toàn	IEC 60950-1 (SELV) và EN 60204-1 (PELV)
Tiêu chuẩn – Cách ly an toàn	DIN VDE 0100-410
Tiêu chuẩn – Bảo vệ chống dòng điện xung kích, các yêu cầu cơ bản để phân tách bảo vệ trong thiết bị điện	EN 50178
Tiêu chuẩn – Giới hạn dòng điện hài	EN 61000-3-2
Tiêu chuẩn – An toàn thiết bị	BG (thử nghiệm thiết kế)
Ứng dụng đường sắt	EN 50121-4

Sự phù hợp / phê duyệt

Phê duyệt UL	được liệt kê UL 508
	UL / C-UL được công nhận UL 60950-1
	UL ANSI / ISA-12.12.01 Lớp I, Phân khu 2, Nhóm A, B, C, D (Vị trí nguy hiểm)
CSA	CSA-C22.2 số 107.1-01
Phê duyệt đóng tàu	DNV GL (EMC A), ABS, LR, RINA, NK, BV

Dữ liệu EMC

Tương thích điện từ	Tuân thủ Chỉ thị EMC 2014/30 / EU
Chỉ thị điện áp thấp	Tuân thủ Chỉ thị điện áp thấp 2014/35 / EC
Xả tĩnh điện	EN 61000-4-2
Liên hệ xả	8 kV (Cấp độ thử nghiệm 4)
Xả trong không khí	15 kV (Cấp độ thử nghiệm 4)
Trường HF điện từ	EN 61000-4-3
Dải tần số	80 MHz … 1 GHz
Cường độ trường thử	20 V / m (Cấp độ kiểm tra 3)
Dải tần số	1 GHz … 2 GHz
Cường độ trường thử	10 V / m (Cấp độ kiểm tra 3)
Dải tần số	2 GHz … 3 GHz
Cường độ trường thử	10 V / m (Cấp độ kiểm tra 3)
Bình luận	Tiêu chí A
Chuyển nhanh (nổ)	EN 61000-4-4
Đầu vào	4 kV (Cấp độ thử nghiệm 4 – không đối xứng)
Đầu ra	2 kV (Cấp độ thử nghiệm 3 – không đối xứng)
Tín hiệu	2 kV (Cấp độ thử nghiệm 4 – không đối xứng)
Bình luận	Tiêu chí A
Tải điện áp tăng (đột biến)	EN 61000-4-5
Đầu vào	2 kV (Cấp độ thử nghiệm 3 – đối xứng)
	4 kV (Cấp độ thử nghiệm 4 – không đối xứng)
Đầu ra	1 kV (Kiểm tra cấp 2 – đối xứng)
	2 kV (Cấp độ thử nghiệm 3 – không đối xứng)
Tín hiệu	1 kV (Kiểm tra cấp 2 – không đối xứng)
Bình luận	Tiêu chí A
Tôi / O / S	không đối xứng
Dải tần số	0,15 MHz … 80 MHz
Vôn	10 V (Kiểm tra cấp 3)
Bình luận	Tiêu chí A
Mô phỏng điện thoại không dây	ENV 50204
Tần số	900 MHz
	1800 MHz
Cường độ trường	20 V / m
Tiêu chí A	Hành vi bình thường trong giới hạn quy định.
Tiêu chí B	Suy giảm tạm thời đối với hành vi hoạt động được điều chỉnh bởi chính thiết bị.

Tuân thủ sản phẩm môi trường

REACh SVHC	Dẫn 7439-92-1
Trung Quốc RoHS	Thời gian sử dụng thân thiện với môi trường = 25;
	Để biết chi tiết về các chất độc hại, hãy chuyển đến tab Tải xuống Tải xuống, Danh mục của Nhà sản xuất
