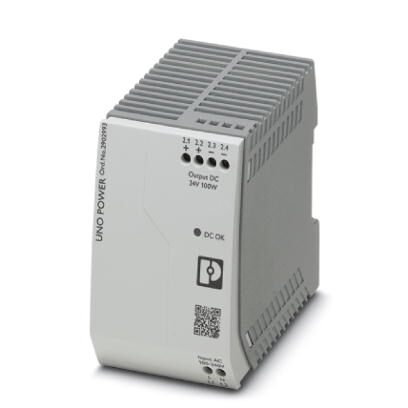

Bộ nguồn UNO-PS/1AC/24DC/100W – 2902993

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Mã sản phẩm:2902993

Tên sản phẩm: Bộ nguồn UNO-PS/1AC/24DC/100W

Hãng sản xuất: Phoenix Contact

Mô tả: Sản phẩm thuộc dòng UNO POWER của Phoenix Contact, được thiết kế dạng nguồn chuyển mạch (primary-switched) dùng cho gắn DIN rail. Thiết bị có đầu vào 1 pha AC, đầu ra 24 V DC / 100 W, tuân thủ tiêu chuẩn IEC 60335-1, đảm bảo độ tin cậy và an toàn khi sử dụng trong các hệ thống tự động hóa công nghiệp và thiết bị dân dụng.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Kích thước

Chiều rộng	55 mm
Chiều cao	90 mm
Độ sâu	84 mm

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP20
Lớp dễ cháy trong acc. với UL 94 (vỏ/khối thiết bị đầu cuối)	V0
Nhiệt độ môi trường xung quanh (vận hành)	-25 °C … 70 °C (> 55 °C Giảm công suất: 2,5 %/K)
Nhiệt độ môi trường xung quanh (đã thử nghiệm kiểu khởi động)	-40 °C
Nhiệt độ môi trường xung quanh (bảo quản/vận chuyển)	-40 °C … 85 °C
Tối đa. độ ẩm tương đối cho phép (hoạt động)	≤ 95 % (ở 25 °C, không ngưng tụ)
Lớp khí hậu	3K3 (theo EN 60721)
Mức độ ô nhiễm	2

Dữ liệu đầu vào

Dải điện áp đầu vào danh nghĩa	100 V AC … 240 V AC
Dải điện áp đầu vào	85 V AC … 264 V AC
Dải tần số (f_N)	50 Hz … 60 Hz 10 %
Mức tiêu thụ hiện tại	2.1 A (100 V AC)
0.95 A (240 V AC)
Tiêu thụ điện năng danh nghĩa	242.6 VA
Dòng khởi động	< 40 A (điển hình)
Thời gian đệm nguồn điện chính	> 20 ms (120 V AC)
> 100 ms (230 V AC)
Cầu chì đầu vào	4 A (thổi chậm, bên trong)
Cầu dao được khuyến nghị để bảo vệ đầu vào	6 A … 16 A (Đặc điểm B, C, D, K)
Hệ số công suất (cos phi)	0.47
Loại bảo vệ	Bảo vệ đột biến nhất thời
Mạch bảo vệ/bộ phận	Varistor

Dữ liệu đầu ra

Điện áp đầu ra danh nghĩa	24 V DC ±1 %
Dòng điện đầu ra danh định (I_N)	4.2 A (-25 °C … 55 °C)
Giảm tải	55 °C … 70 °C (2.5%/K)
Kết nối song song	Có, để dự phòng và tăng công suất
Kết nối nối tiếp	Có
Điện trở phản hồi	< 35 V DC
Bảo vệ chống quá áp ở đầu ra (OVP)	≤ 35 V DC
Độ lệch điều khiển	< 1 % (thay đổi tải, tĩnh 10 %… 90 %)
< 2 % (Thay đổi tải động 10 %… 90 %, 10 Hz)
< 0.1 % (thay đổi điện áp đầu vào ±10 %)
Độ gợn dư	< 30 mV_PP (với giá trị danh nghĩa)
Công suất đầu ra	100 W
Thời gian phản hồi điển hình	< 1 s
Công suất tiêu tán tối đa ở điều kiện không tải	< 0.5 W
Tải danh nghĩa tổn thất điện năng tối đa	< 11 W

Tổng quan

Khối lượng tịnh	0.34 kg
Loại hiệu quả	typ. 88 % (120 V AC)
typ. 89 % (230 V AC)
MTBF (IEC 61709, SN 29500)	> 738000 h (40 °C)
Điện áp đầu vào/đầu ra cách điện	4 kV AC (thử nghiệm điển hình)
3 kV AC (kiểm tra định kỳ)
Mức độ bảo vệ	IP20
Cấp bảo vệ	II (trong tủ điều khiển kín)
Lớp dễ cháy trong acc. với UL 94 (vỏ / khối thiết bị đầu cuối)	V0
Vật liệu vỏ	Polycarbonate
Chất liệu chốt chân	POM (Polyoxymethylen)
Vị trí lắp đặt	ngang DIN Rail NS 35, EN 60715
Hướng dẫn lắp ráp	Có thể căn chỉnh: 0 mm theo chiều ngang, 30 mm theo chiều dọc

Dữ liệu kết nối, đầu vào

Phương thức kết nối	Kết nối vít
Mặt cắt dây dẫn rắn tối thiểu	0.2 mm²
Mặt cắt dây dẫn rắn tối đa	2.5 mm²
Mặt cắt dây dẫn linh hoạt tối thiểu	0.2 mm²
Mặt cắt dây dẫn linh hoạt tối đa	2.5 mm²
Mặt cắt dây dẫn AWG tối thiểu	24
Mặt cắt dây dẫn AWG tối đa	14
Chiều dài tước	8 mm
Ren vít	M3

Dữ liệu kết nối, đầu ra

Phương thức kết nối	Kết nối vít
Mặt cắt dây dẫn rắn tối thiểu	0.2 mm²
Mặt cắt dây dẫn rắn tối đa	2.5 mm²
Mặt cắt dây dẫn linh hoạt tối thiểu	0.2 mm²
Mặt cắt dây dẫn linh hoạt tối đa	2.5 mm²
Mặt cắt dây dẫn AWG tối thiểu	24
Mặt cắt dây dẫn AWG tối đa	14
Chiều dài tước	8 mm
Ren vít	M3

Bộ nguồn Phoenix Contact mang lại hiệu suất ổn định và độ bền vượt trội cho các ứng dụng công nghiệp. Vũ Nguyên JSC là đơn vị phân phối chính hãng tại Việt Nam, cam kết sản phẩm chất lượng cùng dịch vụ kỹ thuật uy tín.
