Bộ nguồn – ESSENTIAL-PS/1AC/24DC/240W/EE – 2910587

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Mã sản phẩm: 2910587

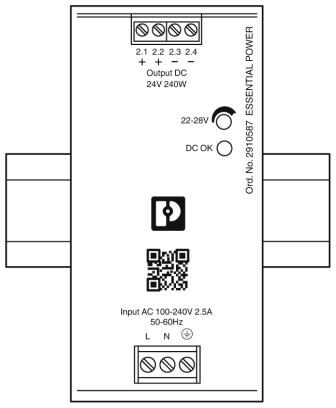

Tên sản phẩm: Bộ nguồn ESSENTIAL-PS/1AC/24DC/240W/EE

Hãng sản xuất: Phoenix Contact

Mô tả: ESSENTIAL-PS/1AC/24DC/240W/EE là bộ nguồn chuyển mạch một pha phiên bản ESSENTIAL, thiết kế để lắp trên thanh DIN. Thiết bị cung cấp đầu ra 24 V DC với công suất 240 W, đảm bảo nguồn điện ổn định và đáng tin cậy cho các ứng dụng tự động hóa công nghiệp và thiết bị điện tử.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Kích thước

Chiều rộng	60 mm
Chiều cao	123,6 mm
Chiều sâu	117,6 mm
Khoảng cách cài đặt trái / phải	10 mm
Khoảng cách cài đặt trên / dưới	50 mm

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP20
Nhiệt độ môi trường (hoạt động)	-20 ° C … 70 ° C
Nhiệt độ môi trường (lưu trữ / vận chuyển)	-40 ° C … 85 ° C
Tối đa độ ẩm tương đối cho phép (hoạt động)	95% (ở 25 ° C, không ngưng tụ)
Mức độ ô nhiễm	2
Chiều cao lắp đặt	5000 m (> 2000 m, Xuất phát: 10% / 1000 m)

Dữ liệu đầu vào

Phạm vi điện áp đầu vào danh nghĩa	100 V AC … 240 V AC
Dải điện áp đầu vào	85 V AC … 264 V AC
Dải tần số AC	47 Hz … 63 Hz
Xả hiện tại cho PE	<1 mA (264 V AC)
Mức tiêu thụ hiện tại	2,8 A (115 V AC)
1,4 A (230 V AC)
Tiêu thụ điện năng danh nghĩa	273,22 VA
Hiện tại xâm nhập	đánh máy 20 A (115 V AC)
đánh máy 40 A (230 V AC)
Thời gian đệm chính	đánh máy 10 ms (115 V AC)
đánh máy 16 ms (230 V AC)
Cầu chì đầu vào	6.3 A (thổi chậm, nội bộ)
Loại bảo vệ	Bảo vệ đột biến
Mạch / thành phần bảo vệ	Biến trở

Dữ liệu đầu ra

Điện áp đầu ra danh định	24 V DC ± 2%
Phạm vi thiết lập của điện áp đầu ra (U _Set )	22 V DC … 28 V DC (công suất tối đa ≤ 240 W)
Dòng đầu ra danh nghĩa (I _N )	10 A
Xuất phát	> 40 ° C (1,67% / ° C, 115 V AC)
> 50 ° C (2,5% / ° C, 230 V AC)
Tối đa tải điện dung	8000 FF
Hạn chế hoạt động hiện tại	105% – 150% mức tối đa. công suất đầu ra (trong trường hợp ngắn mạch)
Ripple dư	<120 mV _PP (-10 ° C … +70 ° C)
<240 mV _PP (-20 ° C … -10 ° C)
Công suất ra	240 W
Thời gian đáp ứng điển hình	1000 ms
Tản điện tối đa trong điều kiện không tải	4,62 W (115 V AC)
2,14 W (230 V AC)
Mất điện tối đa tải danh nghĩa.	31,53 W (115 V AC)
25,44 W (230 V AC)

Chung

Khối lượng tịnh	0,8 kg
Hiển thị điện áp hoạt động	Đèn LED xanh
Hiệu quả	88% (115 V AC)
90% (230 V AC)
Đầu vào / đầu ra điện áp cách điện	AC 3 kV
Đầu vào điện áp cách điện / PE	AC 2 kV
Đầu ra điện áp cách điện / PE	AC 0,5 kV
Lớp bảo vệ	Tôi (có kết nối PE)
Mức độ bảo vệ	IP20
MTBF (Telcordia SR-332)	> 700000 h
hướng dẫn lắp ráp	căn chỉnh: chiều ngang 10 mm, chiều dọc 50 mm

Dữ liệu kết nối, đầu vào

Phương thức kết nối	Kết nối vít
Tiết diện dây dẫn AWG tối thiểu.	16
Tiết diện dây dẫn tối đa AWG.	12
Tước dài	7 mm

Dữ liệu kết nối, đầu ra

Phương thức kết nối	Kết nối vít
Tiết diện dây dẫn AWG tối thiểu.	16
Tiết diện dây dẫn tối đa AWG.	12
Tước dài	7 mm

Tiêu chuẩn và quy định

Tương thích điện từ	Tuân thủ Chỉ thị EMC 2014/30 / EU
Tiếng ồn phát ra	EN 55011 (EN 55022) Lớp B
Khả năng chống ồn	EN 61000-6-2
EN 61000-6-1
Tiêu chuẩn / quy định	EN 61000-6-3
Chỉ thị điện áp thấp	Tuân thủ Chỉ thị điện áp thấp 2014/35 / EC
Tiêu chuẩn – An toàn điện	EN 60950-1
Tiêu chuẩn – Điện áp cực thấp an toàn	EN 60950-1 (TỰ ĐỘNG)
Phê duyệt UL	UL / C-UL được liệt kê UL 508
Sốc	IEC 60068-2-27, 27, nửa sóng hình sin: 50g trong 11 ms; 3x mỗi hướng, 9x tổng thể
Rung (hoạt động)	IEC 60068-2-6, sóng hình sin: 10 Hz … 500 Hz, 19,6 m / s² (đỉnh 2g), 10 phút. mỗi chu kỳ, 60 phút. theo hướng X
Phê duyệt – yêu cầu của ngành công nghiệp bán dẫn liên quan đến sụt điện áp lưới điện	SEMI F47 – 0706 (200 V AC)
