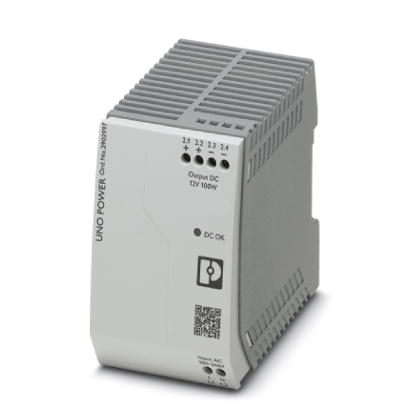

Thương hiệu: Phoenix Contact
Tình trạng: Còn hàng
Hỗ trợ vận chuyển miễn phí trên toàn quốc
Hỗ trợ thanh toán công nợ từng phần
Hỗ trợ chăm sóc khách hàng 24/7
Chúng tôi là thương hiệu được yêu thích và lựa chọn
| Chiều rộng | 55 mm |
|---|---|
| Chiều cao | 90 mm |
| Chiều sâu | 84 mm |
| Khoảng cách cài đặt phải / trái | 0 mm / 0 mm |
| Khoảng cách cài đặt trên / dưới | 30 mm / 30 mm |
| Mức độ bảo vệ | IP20 |
|---|---|
| Lớp dễ viêm trong acc. với UL 94 (khối nhà ở / thiết bị đầu cuối) | V0 |
| Nhiệt độ môi trường (hoạt động) | -25 ° C … 70 ° C (> 55 ° C Xuất phát: 2,5% / K) |
| Nhiệt độ môi trường (lưu trữ / vận chuyển) | -40 ° C … 85 ° C |
| Tối đa độ ẩm tương đối cho phép (hoạt động) | 95% (ở 25 ° C, không ngưng tụ) |
| Lớp khí hậu | 3K3 (theo acc với EN 60721) |
| Mức độ ô nhiễm | 2 |
| Phạm vi điện áp đầu vào danh nghĩa | 100 V AC … 240 V AC |
|---|---|
| Dải điện áp đầu vào | 85 V AC … 264 V AC |
| Dải tần số (f N ) | 50 Hz … 60 Hz 10% |
| Mức tiêu thụ hiện tại | 2,19 A (100 V AC) |
| 1,13 A (240 V AC) | |
| Tiêu thụ điện năng danh nghĩa | 210,8 VA |
| Hiện tại xâm nhập | <30 A (điển hình) |
| Thời gian đệm chính | > 20 ms (120 V AC) |
| > 85 ms (230 V AC) | |
| Cầu chì đầu vào | 4 A (thổi chậm, nội bộ) |
| Bộ ngắt đề xuất để bảo vệ đầu vào | 6 A … 16 A (Đặc điểm B, C, D, K) |
| Hệ số công suất (cos phi) | 0,53 |
| Loại bảo vệ | Bảo vệ đột biến |
| Mạch / thành phần bảo vệ | Biến trở |
| Điện áp đầu ra danh định | 12 V DC ± 1% |
|---|---|
| Dòng đầu ra danh nghĩa (I N ) | 8.3 A (-25 ° C … 55 ° C) |
| Xuất phát | 55 ° C … 70 ° C (2,5% / K) |
| Kết nối song song | Có, để dự phòng và tăng công suất |
| Kết nối nối tiếp | Đúng |
| Phản hồi điện áp | <25 V DC |
| Bảo vệ chống quá áp ở đầu ra (OVP) | ≤ 25 V DC |
| Kiểm soát độ lệch | <1% (thay đổi tải, tĩnh 10% … 90%) |
| <3% (Thay đổi tải động 10% … 90%, 10 Hz) | |
| <0,1% (thay đổi điện áp đầu vào ± 10%) | |
| Ripple dư | <75 mV PP (có giá trị danh nghĩa) |
| Công suất ra | 100 W |
| Thời gian đáp ứng điển hình | <1 giây |
| Tản điện tối đa trong điều kiện không tải | <0,4 W |
| Mất điện tối đa tải danh nghĩa. | <12 W |
| Khối lượng tịnh | 0,34 kg |
|---|---|
| Hiệu quả | đánh máy 88% (120 V AC) |
| đánh máy 89% (230 V AC) | |
| MTBF (IEC 61709, SN 29500) | > 500000 h (40 ° C) |
| Đầu vào / đầu ra điện áp cách điện | AC 4 kV (kiểm tra loại) |
| 3 kV AC (kiểm tra thường xuyên) | |
| Mức độ bảo vệ | IP20 |
| Lớp bảo vệ | II (trong tủ điều khiển kín) |
| Lớp dễ viêm trong acc. với UL 94 (khối nhà ở / thiết bị đầu cuối) | V0 |
| Vật liệu nhà ở | Polycarbonate |
| Vật liệu chốt chân | POM (Polyoxymethylen) |
| Vị trí lắp đặt | đường ray DIN ngang NS 35, EN 60715 |
| hướng dẫn lắp ráp | căn chỉnh: 0 mm theo chiều ngang, 30 mm theo chiều dọc |
| Phương thức kết nối | Kết nối vít |
|---|---|
| Dây dẫn tiết diện rắn min. | 0,2 mm² |
| Dây dẫn tiết diện rắn max. | 2,5 mm² |
| Tiết diện dây dẫn linh hoạt tối thiểu. | 0,2 mm² |
| Tiết diện dây dẫn tối đa linh hoạt. | 2,5 mm² |
| Tiết diện dây dẫn AWG tối thiểu. | 24 |
| Tiết diện dây dẫn tối đa AWG. | 14 |
| Tước dài | 8 mm |
| Răng ốc | M3 |
| Phương thức kết nối | Kết nối vít |
|---|---|
| Dây dẫn tiết diện rắn min. | 0,2 mm² |
| Dây dẫn tiết diện rắn max. | 2,5 mm² |
| Tiết diện dây dẫn linh hoạt tối thiểu. | 0,2 mm² |
| Tiết diện dây dẫn tối đa linh hoạt. | 2,5 mm² |
| Tiết diện dây dẫn AWG tối thiểu. | 24 |
| Tiết diện dây dẫn tối đa AWG. | 14 |
| Tước dài | 8 mm |
| Răng ốc | M3 |
| Yêu cầu EMC về khả năng chống ồn | EN 61000-6-1 |
|---|---|
| EN 61000-6-2 | |
| Yêu cầu EMC cho phát xạ tiếng ồn | EN 61000-6-3 |
| EN 61000-6-4 | |
| Tiêu chuẩn – An toàn máy biến áp | EN 61558-2-16 |
| Tiêu chuẩn – An toàn điện | IEC 60950-1 / VDE 0805 (SELV) |
| Tiêu chuẩn – Thiết bị điện tử để sử dụng trong lắp đặt năng lượng điện và lắp ráp chúng vào lắp đặt năng lượng điện | EN 50178 / VDE 0160 (PELV) |
| Tiêu chuẩn – Điện áp cực thấp an toàn | IEC 60950-1 (SELV) và EN 60204-1 (PELV) |
| Tiêu chuẩn – Cách ly an toàn | DIN VDE 0100-410 |
| Tiêu chuẩn – Giới hạn dòng điện hài | EN 61000-3-2 |
| Biến đổi chính / điện áp thấp | EN 61000-4-11 |
| Tương thích điện từ | Tuân thủ Chỉ thị EMC 2014/30 / EU |
|---|---|
| Chỉ thị điện áp thấp | Tuân thủ Chỉ thị điện áp thấp 2014/35 / EC |
| Xả tĩnh điện | EN 61000-4-2 |
| Liên hệ xả | 6 kV (Cấp độ thử nghiệm 3) |
| Xả trong không khí | 8 kV (Cấp độ thử nghiệm 3) |
| Trường HF điện từ | EN 61000-4-3 |
| Dải tần số | 80 MHz … 1 GHz |
| Cường độ trường thử | 10 V / m |
| Dải tần số | 1 GHz … 2 GHz |
| Cường độ trường thử | 10 V / m |
| Dải tần số | 2 GHz … 3 GHz |
| Cường độ trường thử | 10 V / m |
| Bình luận | Tiêu chí A |
| Chuyển nhanh (nổ) | EN 61000-4-4 |
| Đầu vào | 4 kV (Cấp độ thử nghiệm 4 – không đối xứng) |
| Đầu ra | 2 kV (Cấp độ thử nghiệm 3 – không đối xứng) |
| Bình luận | Tiêu chí B |
| Tải điện áp tăng (đột biến) | EN 61000-4-5 |
| Đầu vào | 2 kV (Cấp độ thử nghiệm 3 – đối xứng) |
| 4 kV (Cấp độ thử nghiệm 4 – không đối xứng) | |
| Đầu ra | 1 kV (Kiểm tra cấp 2 – đối xứng) |
| 2 kV (Kiểm tra cấp 1 – không đối xứng) | |
| Bình luận | Tiêu chí B |
| Tiến hành can thiệp | EN 61000-4-6 |
| Dải tần số | 10 kHz … 80 MHz |
| Vôn | 10 V (Kiểm tra cấp 3) |
| Bình luận | Tiêu chí A |
| Ngập điện áp | EN 61000-4-11 |
| Tiêu chí A | Hành vi bình thường trong giới hạn quy định. |
| Tiêu chí B | Suy giảm tạm thời đối với hành vi hoạt động được điều chỉnh bởi chính thiết bị. |
| REACh SVHC | Dẫn 7439-92-1 |
|---|---|
| Trung Quốc RoHS | Thời gian sử dụng thân thiện với môi trường = 25; |
| Để biết chi tiết về các chất độc hại, hãy chuyển đến tab Tải xuống Tải xuống, Danh mục của Nhà sản xuất |
