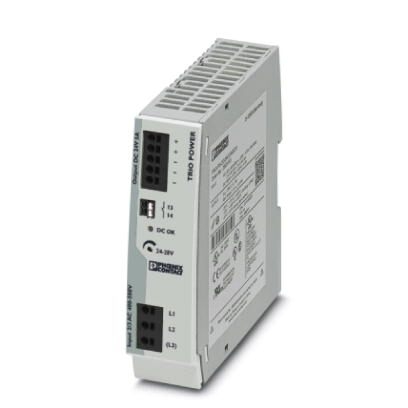

Bộ nguồn TRIO-PS-2G /3AC/24DC/5-2903153

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Mã sản phẩm: 2903153

Tên sản phẩm: Bộ nguồn – TRIO-PS-2G / 3AC / 24DC / 5

Hãng sản xuất: Phoenix Contact

Mô tả: Bộ nguồn TRIO là nguồn chuyển mạch (primary-switched) được thiết kế cho hệ thống 3 pha, đầu ra 24 V DC / 5 A. Thiết bị sử dụng công nghệ đấu nối Push-in tiện lợi, lắp đặt trên thanh DIN rail, đảm bảo cung cấp năng lượng ổn định, hiệu suất cao và độ tin cậy lâu dài trong môi trường công nghiệp khắc nghiệt.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Kích thước

Chiều rộng	35 mm
Chiều cao	130 mm
Chiều sâu	115 mm

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP20
Lớp dễ viêm trong acc. với UL 94 (khối nhà ở / thiết bị đầu cuối)	V0
Nhiệt độ môi trường (hoạt động)	-25 ° C … 70 ° C (> 60 ° C Xuất phát: 2,5% / K)
Nhiệt độ môi trường (lưu trữ / vận chuyển)	-40 ° C … 85 ° C
Tối đa độ ẩm tương đối cho phép (hoạt động)	95% (ở 25 ° C, không ngưng tụ)
Lớp khí hậu	3K3 (theo acc với EN 60721)
Mức độ ô nhiễm	2
Chiều cao lắp đặt	5000 m (> 2000 m, Xuất phát: 10% / 1000 m)

Dữ liệu đầu vào

Phạm vi điện áp đầu vào danh nghĩa	3x 400 V AC … 500 V AC
2x 400 V AC … 500 V AC
Dải điện áp đầu vào	3x 400 V AC … 500 V AC -20% …. + 15%
2x 400 V AC … 500 V AC -10% … + 15%
Dải tần số AC	50 Hz … 60 Hz
Xả hiện tại cho PE	<0,25 mA
Mức tiêu thụ hiện tại	3x 0,4 A (400 V AC)
3x 0,3 A (500 V AC)
2x 0,6 A (400 V AC)
2x 0,5 A (500 V AC)
Tiêu thụ điện năng danh nghĩa	243,6 VA
Hiện tại xâm nhập	≤ 22 A (điển hình)
Thời gian đệm chính	đánh máy 20 ms (400 V AC)
đánh máy 20 ms (500 V AC)
Cầu chì đầu vào	3.15 A (bảo vệ bên trong (bảo vệ thiết bị), thổi chậm)
Bộ ngắt đề xuất để bảo vệ đầu vào	6 A … 16 A (Đặc điểm B, C, D, K)
Hệ số công suất (cos phi)	0,55
Loại bảo vệ	Bảo vệ đột biến
Mạch / thành phần bảo vệ	Biến trở

Dữ liệu đầu ra

Điện áp đầu ra danh định	24 V DC ± 1%
Phạm vi thiết lập của điện áp đầu ra (U _Set)	24 V DC … 28 V DC (> 24 V DC, giới hạn công suất không đổi)
Dòng đầu ra danh nghĩa (I_N)	5 A
Tăng cường năng động (I_Dyn.Boost)	7,5 A (5 giây)
Xuất phát	> 60 ° C … 70 ° C (2,5% / K)
Kết nối song song	Có, để dự phòng và tăng công suất
Kết nối nối tiếp	Đúng
Bảo vệ chống quá áp ở đầu ra (OVP)	≤ 30 V DC
Kiểm soát độ lệch	<1% (thay đổi tải, tĩnh 10% … 90%)
<3% (Thay đổi tải động 10% … 90%, 10 Hz)
<0,1% (thay đổi điện áp đầu vào ± 10%)
Ripple dư	_PP20mV_PP
Công suất ra	120 W
Thời gian đáp ứng điển hình	<1 giây
Tản điện tối đa trong điều kiện không tải	<1 W (400 V AC)
Mất điện tối đa tải danh nghĩa.	<12 W (480 V AC)

Chung

Khối lượng tịnh	0,4 kg
Hiệu quả	> 91% (ở 400 V AC và giá trị danh nghĩa)
MTBF (IEC 61709, SN 29500)	> 2300000 h (25 ° C)
> 1300000 h (40 ° C)
> 620000 h (60 ° C)
Đầu vào / đầu ra điện áp cách điện	3 kV AC (kiểm tra loại)
AC 1,5 kV (kiểm tra thường xuyên)
Mức độ bảo vệ	IP20
Lớp bảo vệ	II (trong tủ điều khiển kín)
Lớp dễ viêm trong acc. với UL 94 (khối nhà ở / thiết bị đầu cuối)	V0
Vị trí lắp đặt	đường ray DIN ngang NS 35, EN 60715
hướng dẫn lắp ráp	căn chỉnh: theo chiều ngang 0 mm (40 ° C) 10 mm (70 ° C), theo chiều dọc 50 mm

Dữ liệu kết nối, đầu vào

Phương thức kết nối	Kết nối đẩy
Dây dẫn tiết diện rắn min.	0,2 mm²
Dây dẫn tiết diện rắn max.	4 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0,2 mm²
Tiết diện dây dẫn tối đa linh hoạt.	2,5 mm²
Tiết diện dây dẫn AWG tối thiểu.	24
Tiết diện dây dẫn tối đa AWG.	12
Tước dài	10 mm

Dữ liệu kết nối, đầu ra

Phương thức kết nối	Kết nối đẩy
Dây dẫn tiết diện rắn min.	0,2 mm²
Dây dẫn tiết diện rắn max.	4 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0,2 mm²
Tiết diện dây dẫn tối đa linh hoạt.	2,5 mm²
Tiết diện dây dẫn AWG tối thiểu.	24
Tiết diện dây dẫn tối đa AWG.	12
Tước dài	10 mm

Dữ liệu kết nối để báo hiệu

Phương thức kết nối	Kết nối đẩy
Dây dẫn tiết diện rắn min.	0,2 mm²
Dây dẫn tiết diện rắn max.	1,5 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0,2 mm²
Tiết diện dây dẫn tối đa linh hoạt.	1,5 mm²
Tiết diện dây dẫn AWG tối thiểu.	24
Tiết diện dây dẫn tối đa AWG.	16
Tước dài	8 mm

Tiêu chuẩn

Yêu cầu EMC về khả năng chống ồn	EN 61000-6-1
EN 61000-6-2
Yêu cầu EMC cho phát xạ tiếng ồn	EN 61000-6-3
EN 61000-6-4
Tiêu chuẩn – An toàn máy biến áp	EN 61558-2-16 (chỉ thông quan không khí và khoảng cách leo)
Tiêu chuẩn – An toàn điện	IEC 60950-1 / VDE 0805 (SELV)
Tiêu chuẩn – Thiết bị điện tử để sử dụng trong lắp đặt năng lượng điện và lắp ráp chúng vào lắp đặt năng lượng điện	EN 50178 / VDE 0160 (PELV)
Tiêu chuẩn – Điện áp cực thấp an toàn	IEC 60950-1 (SELV) và EN 60204-1 (PELV)
Tiêu chuẩn – Cách ly an toàn	DIN VDE 0100-410
Tiêu chuẩn – Giới hạn dòng điện hài	EN 61000-3-2
Ứng dụng đường sắt	EN 50121-4

Dữ liệu EMC

Tương thích điện từ	Tuân thủ Chỉ thị EMC 2014/30 / EU
Chỉ thị điện áp thấp	Tuân thủ Chỉ thị điện áp thấp 2014/35 / EC
Tiến hành phát ra tiếng ồn	EN 55016
EN 61000-6-3 (Lớp B)
Xả tĩnh điện	EN 61000-4-2
Liên hệ xả	6 kV (Cấp độ thử nghiệm 4)
Xả trong không khí	8 kV (Cấp độ thử nghiệm 4)
Trường HF điện từ	EN 61000-4-3
Dải tần số	80 MHz … 1 GHz
Cường độ trường thử	10 V / m (Cấp độ kiểm tra 3)
Dải tần số	1 GHz … 2 GHz
Cường độ trường thử	10 V / m (Cấp độ kiểm tra 3)
Dải tần số	2 GHz … 3 GHz
Cường độ trường thử	10 V / m (Cấp độ kiểm tra 3)
Bình luận	Tiêu chí A
Chuyển nhanh (nổ)	EN 61000-4-4
Đầu vào	4 kV (Cấp độ thử nghiệm 4 – không đối xứng)
Đầu ra	2 kV (Cấp độ thử nghiệm 3 – không đối xứng)
Tín hiệu	1 kV (Kiểm tra cấp 2 – không đối xứng)
Bình luận	Tiêu chí A
Tải điện áp tăng (đột biến)	EN 61000-4-5
Đầu vào	3 kV (Cấp độ thử nghiệm 3 – đối xứng)
6 kV (Cấp độ thử nghiệm 4 – không đối xứng)
Đầu ra	1 kV (Kiểm tra cấp 2 – đối xứng)
2 kV (Kiểm tra cấp 1 – không đối xứng)
Tín hiệu	1 kV (Kiểm tra cấp 1 – đối xứng)
Bình luận	Tiêu chí B
Tiến hành can thiệp	EN 61000-4-6
Dải tần số	0,15 MHz … 80 MHz
Vôn	10 V (Kiểm tra cấp 3)
Bình luận	Tiêu chí A
Tiêu chí A	Hành vi bình thường trong giới hạn quy định.
Tiêu chí B	Suy giảm tạm thời đối với hành vi hoạt động được điều chỉnh bởi chính thiết bị.
