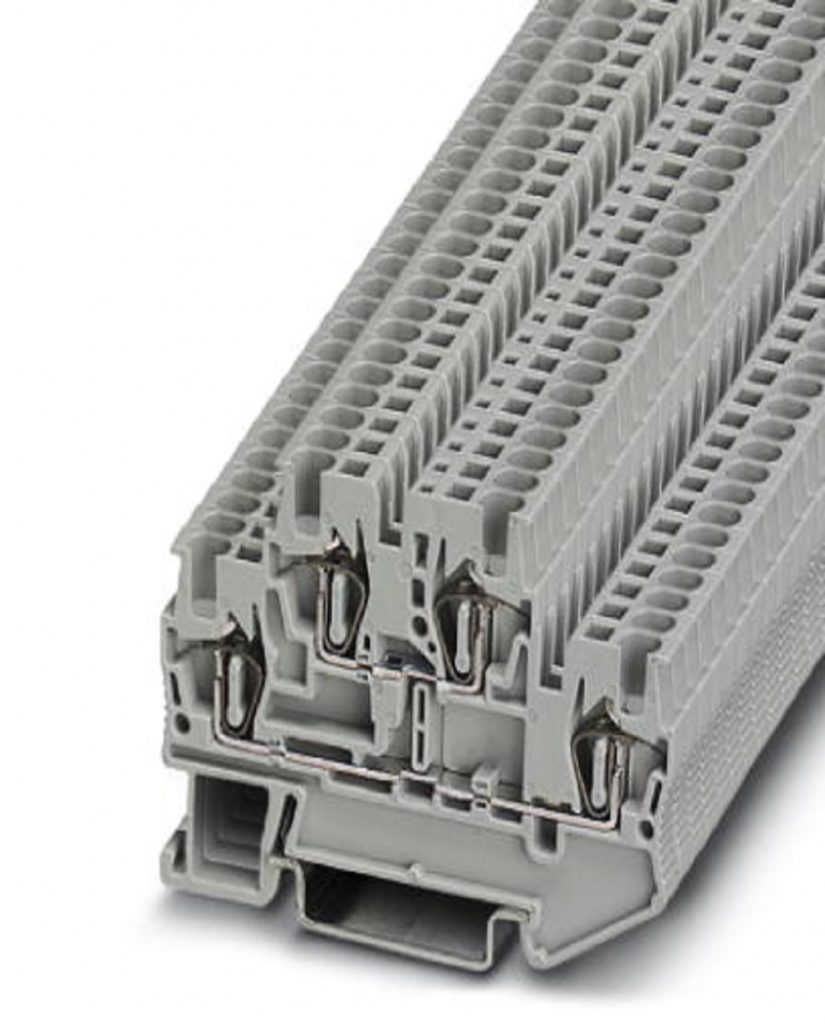

Cầu đấu dây hai tầng Phoenix Contact STTB 1,5 – 3031157

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Phoenix Contact STTB 1,5 - 3031157 là khối đấu nối lồng lò xo hai cấp, phương thức kết nối: Kết nối lồng lò xo, mặt cắt: 0,08 mm² – 1,5 mm², AWG: 28 – 16, chiều rộng: 4,2 mm, màu: xám, kiểu lắp: NS 35/7 ,5, NS 35/15

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Tổng quan về Phoenix Contact STTB 1,5 – 3031157

Phoenix Contact STTB 1,5 – 3031157 là cầu đấu hai tầng (Double-level terminal block) sử dụng công nghệ đấu nối lò xo (Spring-cage connection), cho phép đấu nối gọn gàng hai mạch độc lập trong cùng một không gian.

Với điện áp danh định 500 V, dòng điện định mức 17.5 A và tiết diện danh định 1.5 mm², sản phẩm mang lại hiệu suất truyền dẫn cao và độ tin cậy tuyệt đối trong các ứng dụng công nghiệp.

Cầu đấu STTB 1,5 có thiết kế hai tầng (1st & 2nd level) giúp tiết kiệm không gian trong tủ điện, đặc biệt phù hợp cho các hệ thống điều khiển, PLC và phân phối tín hiệu.

Cấu trúc đấu nối lò xo giúp việc đấu dây nhanh, chắc chắn, không cần dụng cụ siết, đảm bảo tiếp xúc điện ổn định ngay cả trong môi trường rung động cao.

Thông số kỹ thuật STTB 1,5 – 3031157

Thông số

Giá trị

Thông tin sản phẩm (Product data)

Loại sản phẩm (Product type)

Cầu đấu nhiều tầng (Multi-level terminal block)

Dòng sản phẩm (Product family)

ST

Lĩnh vực ứng dụng (Area of application)

Ngành đường sắt

Chế tạo máy (Machine building)

Kỹ thuật nhà máy (Plant engineering)

Công nghiệp quy trình (Process industry)

Số lượng điểm kết nối (Number of connections)

4

Số tầng (Number of rows)

2

Số cực điện (Potentials)

2

Đặc tính cách điện (Insulation characteristics)

Cấp quá áp (Overvoltage category)

III

Cấp độ ô nhiễm (Degree of pollution)

3

Thông số điện (Electrical data)

Điện áp xung định mức (Rated surge voltage)

6 kV

Công suất tiêu tán tối đa ở điều kiện định mức (Maximum power dissipation for nominal condition)

0.56 W

Thông số kết nối (Connection data)

Số điểm kết nối trên mỗi tầng (Number of connections per level)

2

Tiết diện danh định (Nominal cross section)

1.5 mm²

Tầng thứ nhất và thứ hai (1st and 2nd level)

Phương thức kết nối (Connection method)

Kết nối lò xo dạng lồng (Spring-cage connection)

Chiều dài tuốt dây (Stripping length)

10 mm

Dưỡng kiểm tra hình trụ bên trong (Internal cylindrical gage)

A1

Tiêu chuẩn kết nối (Connection in acc. with standard)

IEC 60947-7-1

Tiết diện dây dẫn cứng (Conductor cross-section rigid)

0.08 mm² ... 1.5 mm²

Dải tiết diện AWG (Cross section AWG)

28 ... 16 (quy đổi theo IEC)

Tiết diện dây dẫn mềm (Conductor cross-section flexible)

0.08 mm² ... 1.5 mm²

Tiết diện dây dẫn mềm [AWG] (Conductor cross-section, flexible [AWG])

28 ... 16 (quy đổi theo IEC)

Tiết diện dây dẫn mềm với đầu cos không có ống nhựa (Conductor cross-section flexible – ferrule without plastic sleeve)

0.14 mm² ... 1.5 mm²

Tiết diện dây dẫn mềm với đầu cos có ống nhựa (Flexible conductor cross-section – ferrule with plastic sleeve)

0.14 mm² ... 1.5 mm²

2 dây dẫn mềm có cùng tiết diện, sử dụng đầu cos TWIN có ống nhựa (2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve)

0.5 mm²

Tiết diện danh định (Nominal cross section)

1.5 mm²

Dòng điện danh định (Nominal current)

17.5 A

Dòng tải tối đa (Maximum load current)

17.5 A (với dây dẫn có tiết diện 1.5 mm²)

Điện áp danh định (Nominal voltage)

500 V

Kích thước (Dimensions)

Chiều rộng (Width)

4.2 mm

Chiều rộng nắp chặn cuối (End cover width)

2.2 mm

Chiều cao (Height)

67.5 mm

Chiều sâu khi lắp trên NS 35/7,5 (Depth on NS 35/7,5)

47.5 mm

Chiều sâu khi lắp trên NS 35/15 (Depth on NS 35/15)

55 mm

Thông tin liên hệ đặt Phoenix Contact chính hãng tại Việt Nam

Vũ Nguyên JSC tiếp nhận yêu cầu tư vấn và báo giá các thiết bị Phoenix Contact phục vụ nhu cầu lắp đặt tủ điện, hệ thống điều khiển và tự động hóa công nghiệp.

Khách hàng có thể liên hệ trực tiếp với bộ phận kinh doanh để kiểm tra mã sản phẩm, tình trạng hàng hóa và lựa chọn thiết bị theo yêu cầu kỹ thuật.
