Cầu đấu dây nối đất Push in Phoenix Contact PT 10-PE – 3212131

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ
  • Cầu đấu dây Ground modular terminal block – PT 10-PE – 3212131.
  • Dùng để nối tiếp địa.
  • Kiểu kết nối Push-in.
  • Dùng cho dây điện có tiết diện 0.5 mm² – 16 mm², AWG: 20 – 6.
  • Kích thước: width: 10.2 mm, height: 49.5 mm.
  • Màu vàng-xanh.
  • Gắn được trên thanh Din rail loại: NS 35/7,5, NS 35/15.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

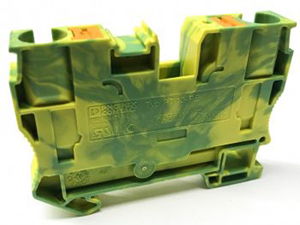

Tổng quan về cầu đấu tiếp địa PT 10-PE – 3212131

Phoenix Contact PT 10-PE - 3212131 là cầu đấu tiếp địa thuộc dòng PT, sử dụng công nghệ kết nối Push-in để đấu nối dây dẫn nhanh chóng, không cần dụng cụ đối với dây dẫn phù hợp. Sản phẩm có tiết diện danh định 10 mm², hỗ trợ dây dẫn từ 0,5–16 mm² và được thiết kế để lắp trên thanh DIN NS 35.

Với màu xanh-vàng đặc trưng, PT 10-PE giúp nhận diện vị trí đấu nối dây bảo vệ PE trong tủ điện và hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật của cầu đấu tiếp địa PT 10-PE:

  • Kết nối Push-in: Cho phép đấu nối dây dẫn nhanh, giảm thao tác siết vít và hỗ trợ rút ngắn thời gian lắp đặt tủ điện.
  • Tiết diện danh định 10 mm²: Phù hợp với dây dẫn có tiết diện từ 0,5–16 mm² theo dữ liệu kỹ thuật của nhà sản xuất.
  • Hai vị trí đấu nối: Thiết kế một tầng với hai điểm kết nối dây bảo vệ.
  • Chân tiếp địa tích hợp: Chân kim loại tiếp xúc với thanh DIN giúp kết nối điện với hệ thống tiếp địa thông qua thanh lắp.
  • Nhận diện PE rõ ràng: Vỏ màu xanh-vàng theo quy ước nhận diện dây bảo vệ.
  • Lắp đặt linh hoạt: Tương thích thanh DIN NS 35/7,5 và NS 35/15.

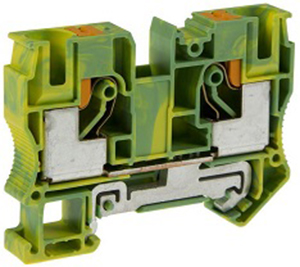

PT 10-PE – 3212131Phoenix Contact PT 10-PE – 3212131



Thông số kỹ thuật của Phoenix Contact PT 10-PE - 3212131

Thông số

Giá trị

Thông tin sản phẩm (Product data)


Loại sản phẩm (Product type)

Cầu đấu nối đất (Ground terminal block)

Dòng sản phẩm (Product family)

PT

Lĩnh vực ứng dụng (Area of application)

Ngành đường sắt

Chế tạo máy (Machine building)

Kỹ thuật nhà máy (Plant engineering)

Số lượng điểm kết nối (Number of connections)

2

Số tầng (Number of rows)

1

Đặc tính cách điện (Insulation characteristics)

Cấp quá áp (Overvoltage category)

III

Cấp độ ô nhiễm (Degree of pollution)

3

Thông số điện (Electrical data)

Điện áp xung định mức (Rated surge voltage)

8 kV

Thông số kết nối (Connection data)

Chân tiếp địa (Grounding foot)

Có

Số điểm kết nối trên mỗi tầng (Number of connections per level)

2

Tiết diện danh định (Nominal cross section)

10 mm²

Phương thức kết nối (Connection method)

Kết nối Push-in

Ghi chú (Note)

Vui lòng lưu ý đến khả năng mang dòng điện của thanh ray DIN.

Chiều dài tuốt dây (Stripping length)

18 mm ... 20 mm

Dưỡng kiểm tra hình trụ bên trong (Internal cylindrical gage)

A6

Tiêu chuẩn kết nối (Connection in acc. with standard)

IEC 60947-7-2

Tiết diện dây dẫn cứng (Conductor cross-section rigid)

0.5 mm² ... 16 mm²

Dải tiết diện AWG (Cross section AWG)

20 ... 6 (quy đổi theo IEC)

Tiết diện dây dẫn mềm (Conductor cross-section flexible)

0.5 mm² ... 16 mm²

Tiết diện dây dẫn mềm [AWG] (Conductor cross-section, flexible [AWG])

20 ... 6 (quy đổi theo IEC)

Tiết diện dây dẫn mềm với đầu cos không có ống nhựa (Conductor cross-section flexible – ferrule without plastic sleeve)

0.5 mm² ... 10 mm²

Tiết diện dây dẫn mềm với đầu cos có ống nhựa (Flexible conductor cross-section – ferrule with plastic sleeve)

0.5 mm² ... 10 mm²

Tiết diện danh định (Nominal cross section)

10 mm²

Tiết diện dây dẫn có thể cắm trực tiếp (Connection cross sections directly pluggable)

Tiết diện dây dẫn cứng (Conductor cross-section rigid)

1 mm² ... 16 mm²

Tiết diện dây dẫn mềm với đầu cos không có ống nhựa (Conductor cross-section flexible – ferrule without plastic sleeve)

4 mm² ... 10 mm²

Tiết diện dây dẫn mềm với đầu cos có ống nhựa (Flexible conductor cross-section – ferrule with plastic sleeve)

2.5 mm² ... 10 mm²

Kích thước (Dimensions)

Chiều rộng (Width)

10.2 mm

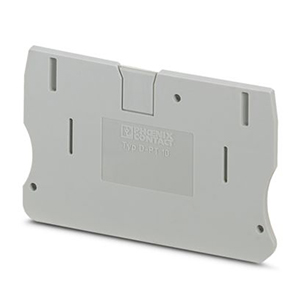

Chiều rộng nắp chặn cuối (End cover width)

2.2 mm

Chiều cao (Height)

67.9 mm

Chiều sâu (Depth)

49.5 mm

Chiều sâu khi lắp trên NS 35/7,5 (Depth on NS 35/7,5)

50.3 mm

Chiều sâu khi lắp trên NS 35/15 (Depth on NS 35/15)

57.8 mm

Phụ kiện đi kèm Cầu đấu dây PT 10-PE – 3212131

Phụ kiện đi kèm PT 10-PE – 3212131

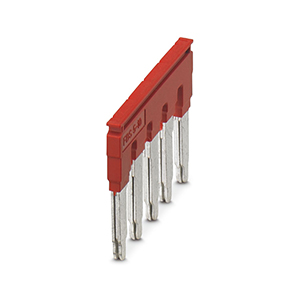

  • Thanh lược (Jump) – Plug-in bridge – FBS 5-10 – 3005948

Thanh lược FBS 5-10 – 3005948

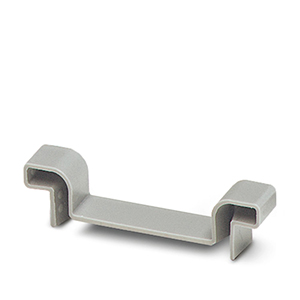

  • End cap – NS 35/ 7,5 CAP – 1206560
  • End cap – NS 35/15 CAP – 1206573

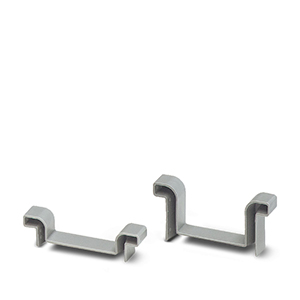

End cap – NS 35/15 CAP – 1206573End cap – NS 35/ 7,5 CAP – 1206560

  • DIN rail perforated – NS 35/ 7,5 WH PERF 2000MM – 1204119
  • DIN rail perforated – NS 35/15 PERF 2000MM – 1201730

NS 35/ 7,5 WH PERF 2000MM – 1204119DIN rail perforated
