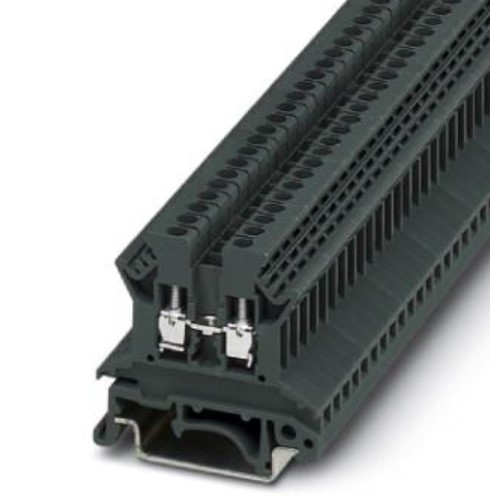

Cầu đấu dây TB 4I là loại cầu đấu dạng vặn vít (screw connection), chuyên dùng để kết nối và phân phối dây dẫn trong tủ điện, hệ thống điều khiển và các ứng dụng công nghiệp.
Với thiết kế nhỏ gọn, độ chắc chắn cao và khả năng dẫn điện ổn định, sản phẩm đáp ứng các yêu cầu khắt khe về an toàn và độ tin cậy.
| Số cấp độ | 1 |
|---|---|
| Số lượng kết nối | 2 |
| Mặt cắt danh nghĩa | 4 mm² |
| Màu sắc | Xám đậm |
| Vật liệu cách điện | PA |
| Đánh giá khả năng cháy theo UL 94 | V0 |
| Điện áp tăng định mức | 8 kV |
| Mức độ ô nhiễm | 3 |
| Quá điện áp | Loại III |
| Nhóm vật liệu cách điện | I |
| Công suất tiêu tán tối đa ở điều kiện danh nghĩa | 1.02 W |
| Dòng tải tối đa | 32 A |
| Dòng điện định danh IN | 32 A |
| Điện áp định danh UN | 800 V |
| Mở bảng điều khiển bên | Có |
| Nhiệt độ môi trường xung quanh (hoạt động) | -60 °C … 85 °C |
| Nhiệt độ môi trường (bảo quản/vận chuyển) | -25 °C … 55 °C (Trong thời gian ngắn, không quá 24 giờ, -60 đến +70 °C) |
| Độ ẩm cho phép (bảo quản/vận chuyển) | 30 % … 70 % |
| Nhiệt độ môi trường xung quanh (lắp ráp) | -5 °C … 70 °C |
| Nhiệt độ môi trường xung quanh (kích hoạt) | -5 °C … 70 °C |
| Thông số kiểm tra chống sốc | DIN EN 50274 (VDE 0660-514):2002-11 |
| Bảo vệ mặt sau của bàn tay | Được đảm bảo |
| Bảo vệ ngón tay | Được đảm bảo |
| Kết quả kiểm tra điện áp đột biến | Đã đạt |
| Điểm đặt kiểm tra điện áp tăng | 9.8 kV |
| Kết quả kiểm tra điện áp chịu tần số công nghiệp | Đã đạt |
| Điểm đặt điện áp chịu được tần số nguồn | 2 kV |
| Kết quả kiểm tra độ ổn định cơ học của các điểm đầu cuối (kết nối 5 x dây dẫn) | Đã đạt |
| Kết quả kiểm tra uốn | Đã đạt |
| Tốc độ quay thử nghiệm uốn | 10 rpm |
| Thử uốn lần thứ | 135 |
| Tiết diện/trọng lượng dây dẫn thử uốn | 0.5 mm² / 0.3 kg |
| 4 mm² / 0.9 kg | |
| 6 mm² / 1.4 kg | |
| Kết quả kiểm tra độ bền kéo | Đã đạt |
| Kiểm tra độ bền mặt cắt dây dẫn | 0.5 mm² |
| Điểm đặt lực kéo | 20 N |
| Kiểm tra độ bền mặt cắt dây dẫn | 4 mm² |
| Điểm đặt lực kéo | 60 N |
| Kiểm tra độ bền mặt cắt dây dẫn | 6 mm² |
| Điểm đặt lực kéo | 80 N |
| Kết quả của sự phù hợp chặt chẽ trên hỗ trợ | Đã đạt |
| Vừa khít với giá đỡ | NS 35/NS 32 |
| Điểm đặt | 1 N |
| Kết quả kiểm tra sụt áp | Đã đạt |
| Yêu cầu, điện áp rơi | ≤ 3.2 mV |
| Kết quả kiểm tra độ tăng nhiệt độ | Đã đạt |
| Kết quả ổn định ngắn mạch | Đã đạt |
| Kiểm tra ngắn mạch mặt cắt dây dẫn | 4 mm² |
| Kiểm tra ngắn mạch mặt cắt dây dẫn | 0.48 kA |
| Kết quả kiểm tra nhiệt | Đã đạt |
| Bằng chứng về đặc tính nhiệt (ngọn lửa kim) thời gian hiệu quả | 30 s |
| Kết quả kiểm tra dao động, tiếng ồn băng thông rộng | Đã đạt |
| Thông số thử nghiệm, dao động, nhiễu băng thông rộng | DIN EN 50155 (VDE 0115-200):2008-03 |
| Phổ thử nghiệm | Thử nghiệm tuổi thọ sử dụng loại 1, loại B, gắn trên thân máy |
| Tần số kiểm tra | f1 = 5 Hz to f2 = 150 Hz |
| Mức ASD | 1.857 (m/s2)2/Hz |
| Gia tốc | 0,8 g |
| Thời gian thử nghiệm trên mỗi trục | 5 h |
| Hướng kiểm tra trục | X-, Y- and Z-axis |
| Kết quả kiểm tra sốc | Đã đạt |
| Thông số thử nghiệm, thử nghiệm sốc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Dạng sốc | Nửa hình sin |
| Gia tốc | 5g |
| Thời gian sốc | 30 ms |
| Số lần va đập theo hướng | 3 |
| Hướng kiểm tra trục | X-, Y- and Z-axis (pos. and neg.) |
| Chỉ số nhiệt độ vật liệu cách nhiệt tương đối (Điện tử, UL 746 B) | 130 °C |
| Chỉ số nhiệt độ của vật liệu cách nhiệt (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Ứng dụng vật liệu cách điện tĩnh ở nhiệt độ lạnh | -60 °C |
| Chiều rộng | 6.2 mm |
|---|---|
| Chiều rộng nắp cuối | 1.8 mm |
| Chiều dài | 42.5 mm |
| Chiều cao NS 35/7,5 | 47 mm |
| Chiều cao NS 35/15 | 54.5 mm |
| Chiều cao NS 32 | 52 mm |
| Ghi chú | Điểm cuối |
|---|---|
| Phương thức kết nối | Kết nối vít |
| Ren vít | M3 |
| Chiều dài tước | 8 mm |
| Mô-men xoắn siết chặt, tối thiểu | 0.5 Nm |
| Mô-men xoắn siết chặt tối đa | 0.6 Nm |
| Kết nối trong acc. với tiêu chuẩn | IEC 60947-7-1 |
| Mặt cắt dây dẫn rắn tối thiểu | 0.5 mm² |
| Mặt cắt dây dẫn rắn tối đa | 6 mm² |
| Mặt cắt dây dẫn AWG tối thiểu | 20 |
| Mặt cắt dây dẫn AWG tối đa | 10 |
| Mặt cắt dây dẫn linh hoạt tối thiểu | 0.5 mm² |
| Mặt cắt dây dẫn linh hoạt tối đa | 4 mm² |
| Tối thiểu Mặt cắt dây dẫn AWG, linh hoạt | 20 |
| Tối đa Mặt cắt dây dẫn AWG, linh hoạt | 12 |
| Mặt cắt dây dẫn linh hoạt, có ống sắt không có ống bọc nhựa tối thiểu | 0.5 mm² |
| Mặt cắt dây dẫn linh hoạt, có ống sắt không có ống bọc nhựa tối đa | 4 mm² |
| Mặt cắt dây dẫn linh hoạt, có ống sắt với ống bọc nhựa tối thiểu | 0.5 mm² |
| Mặt cắt dây dẫn linh hoạt, có ống sắt với ống bọc nhựa tối đa | 2.5 mm² |
| Mặt cắt ngang có cầu chèn, đặc tối đa | 2.5 mm² |
| Mặt cắt ngang có cầu chèn, bị mắc kẹt tối đa | 2.5 mm² |
| 2 dây dẫn có tiết diện giống nhau, đặc tối thiểu | 0.5 mm² |
| 2 dây dẫn có cùng tiết diện, tối đa rắn | 2.5 mm² |
| 2 dây dẫn có cùng tiết diện, bị mắc kẹt tối thiểu | 0.5 mm² |
| 2 dây dẫn có cùng tiết diện, bị mắc kẹt tối đa | 2.5 mm² |
| Hai dây dẫn có cùng tiết diện mắc kẹt, có vòng sắt và không có ống bọc nhựa, diện tích tối thiểu | 0.5 mm² |
| Hai dây dẫn có cùng tiết diện mắc kẹt, có vòng sắt và không có ống bọc nhựa, tối đa |
