Đầu vào 4 kênh Wago 750-455

Thương hiệu: Wago

Tình trạng: Hết hàng

Liên hệ

Mô-đun đầu vào analog 4 kênh hỗ trợ tín hiệu dòng điện 4–20 mA, độ phân giải 12 bit, phục vụ thu thập dữ liệu trong hệ thống PLC.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan về mô-đun đầu vào Wago 750-455

Mô-đun đầu vào 750-455 analog 4 kênh 4–20 mA của WAGO được thiết kế để tiếp nhận và xử lý tín hiệu dòng điện tiêu chuẩn trong các hệ thống điều khiển và tự động hóa công nghiệp. Với cấu hình ngõ vào single-ended, mô-đun cho phép thu thập tín hiệu từ các thiết bị đo lường, cảm biến và bộ truyền tín hiệu có đầu ra dòng điện 4–20 mA.

Tín hiệu đầu vào Wago 750-455 được cách ly điện và chuyển đổi với độ phân giải 12 bit, hỗ trợ bộ điều khiển xử lý dữ liệu đo lường phục vụ giám sát và điều khiển quá trình. Mô-đun sử dụng nguồn cấp nội bộ của hệ thống, không cần nguồn cấp riêng cho phần điện tử mô-đun theo thông tin được cung cấp.

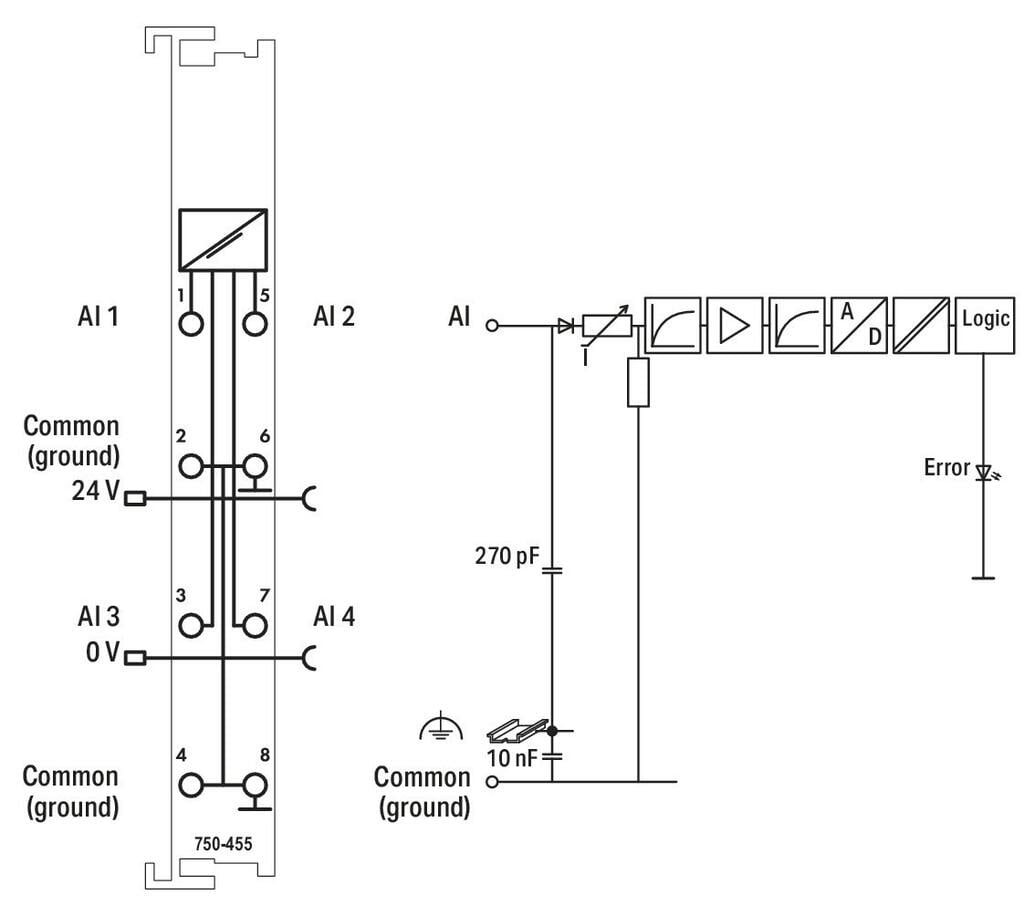

Các kênh đầu vào có chung điện thế tham chiếu mass (ground potential). Đặc điểm này cần được lưu ý khi thiết kế sơ đồ đấu dây và lựa chọn thiết bị kết nối, nhằm bảo đảm cấu hình phù hợp với yêu cầu của hệ thống.

Thông số kỹ thuật của Wago 750-455

Thông số	Giá trị
Dữ liệu kỹ thuật (Technical data)
Số lượng đầu vào analog	4
Tổng số kênh (mô-đun)	4
Loại tín hiệu	Dòng điện
Loại tín hiệu (dòng điện)	4 … 20 mADC
Kết nối cảm biến	4 x (2 dây)
Điện áp đầu vào (tối đa)	32 V
Đặc tính tín hiệu	Đơn cực (Single-ended)
Độ phân giải bitbit	12Bit
Điện trở đầu vào (tối đa)	100Ω
Độ rộng dữ liệu	4 x 16-bit dữ liệu; 4 x 8-bit điều khiển/trạng thái (tùy chọn)
Thời gian chuyển đổi (điển hình)	10ms
Sai số đo (nhiệt độ tham chiếu)	25°C
Sai số đo, độ lệch (tối đa) so với giá trị dải đo trên	0.1%
Sai số nhiệt độ (tối đa) so với giá trị dải đo trên	0.01%/K
Điện áp cấp (hệ thống)	5 VDC; thông qua các tiếp điểm dữ liệu
Dòng điện tiêu thụ (nguồn cấp hệ thống)	65mA
Điện áp cấp (phía hiện trường)	24 VDC (-25 … +30 %); thông qua các tiếp điểm cầu nối nguồn (cấp nguồn qua tiếp điểm dạng lưỡi; truyền dẫn điện áp cấp phía hiện trường chỉ qua tiếp điểm lò xo)
Cách ly	500 V giữa hệ thống/phía hiện trường

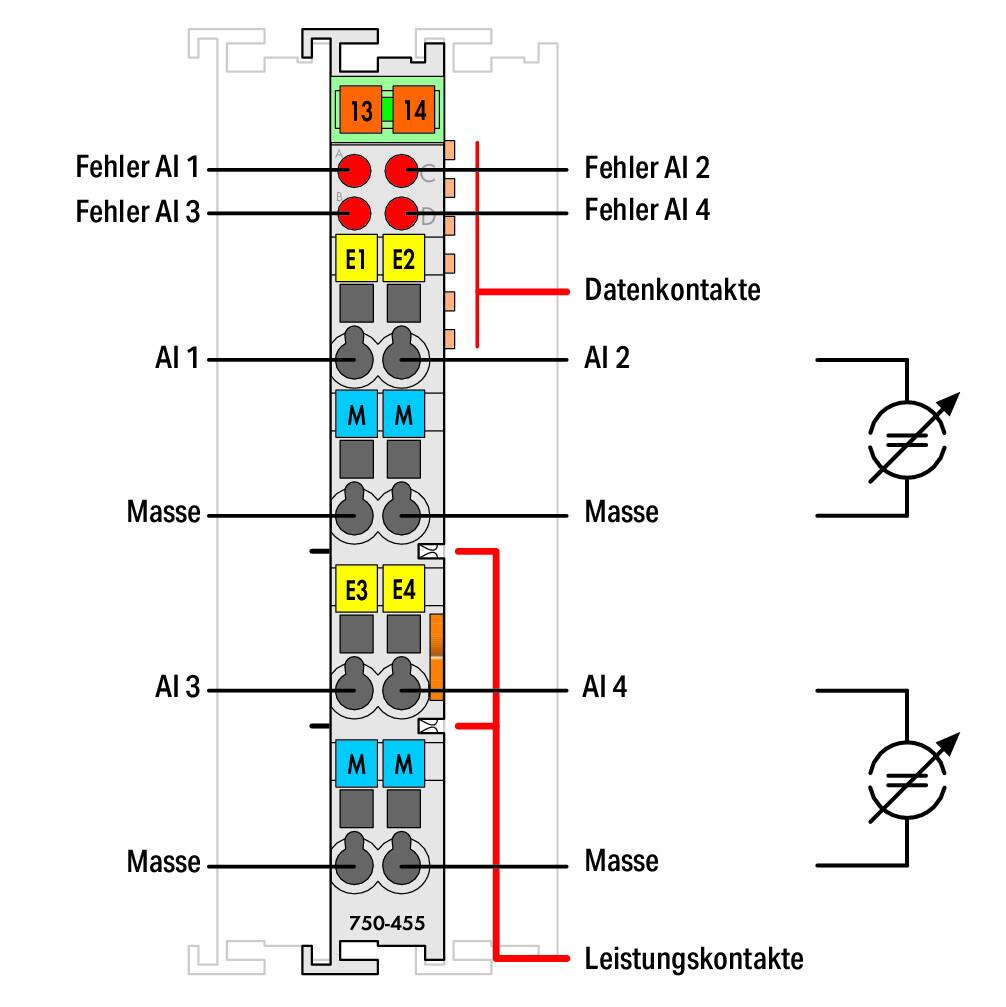

Đèn báo	LED (A-D) màu đỏ: Lỗi AI 1 … AI 4
Số lượng tiếp điểm cầu nối nguồn đầu vào	2
Số lượng tiếp điểm cầu nối nguồn đầu ra	2
Dữ liệu kết nối (Connection Data)
Công nghệ kết nối: I/O	8 x CAGE CLAMP®
Vật liệu dây dẫn có thể kết nối	Đồng
Loại kết nối	Đầu vào/Đầu ra
Dây dẫn cứng	0.08 … 2.5 mm² / 28 … 14 AWG
Dây dẫn mềm nhiều sợi	0.08 … 2.5 mm² / 28 … 14 AWG
Chiều dài tuốt dây	8 … 9 mm / 0.31 … 0.35 inches
Thông số vật lý (Physical data)
Chiều rộng	12 mm / 0.472 inches
Chiều cao	100 mm / 3.937 inches
Chiều sâu	69.8 mm / 2.748 inches
Chiều sâu tính từ mép trên của thanh ray DIN	62.6 mm / 2.465 inches
Thông số cơ khí (Mechanical data)
Kiểu lắp đặt	Thanh ray DIN-35
Đầu nối có thể cắm	Cố định
Dữ liệu vật liệu (Material data)
Màu sắc	Xám nhạt
Vật liệu vỏ	Polycarbonate; polyamide 6.6
Tải trọng cháy	1.221MJ
Trọng lượng	52g
Dấu chứng nhận phù hợp (Conformity marking)	CE
Yêu cầu về môi trường (Environmental requirements)
Nhiệt độ môi trường (vận hành)	0 … +55 °C
Nhiệt độ môi trường (bảo quản)	-40 … +85 °C
Cấp bảo vệ	IP20
