WAGO 753-647 DALI Multi-Master là mô-đun giao tiếp DALI được chứng nhận theo tiêu chuẩn DALI-2 IEC 62386, dùng để tích hợp thiết bị chiếu sáng DALI vào hệ thống tự động hóa tòa nhà. Với chiều rộng chỉ 12 mm, mô-đun được thiết kế để kết hợp cùng bộ điều khiển và các mô-đun thuộc dòng WAGO 750 Series, hỗ trợ kết nối với những hệ thống như BACnet, KNX, EnOcean, LON® và Modbus®.
Mô-đun hỗ trợ quản lý tối đa 64 địa chỉ cho thiết bị điều khiển điện tử (ECG) và 64 địa chỉ cho thiết bị điều khiển DALI. Mỗi thiết bị ECG có thể được phân vào 16 nhóm và 16 ngữ cảnh chiếu sáng (scene). Ngoài ra, WAGO 753-647 cung cấp thêm 16 nhóm ảo trên bus DALI, giúp tổ chức và điều khiển hệ thống chiếu sáng linh hoạt hơn.
WAGO 753-647 hỗ trợ cả phương pháp lập trình PLC và chế độ Easy Mode để điều khiển các chức năng chiếu sáng mà không cần lập trình PLC phức tạp. Công cụ WAGO DALI Configurator giúp thực hiện cấu hình, đưa hệ thống vào vận hành và bảo trì thuận tiện hơn.
| Thông số | Giá trị |
|---|---|
| Dữ liệu kỹ thuật (Technical data) | |
| Thông số thiết bị (Device specification) | Tiêu chuẩn DALI-2: DIN IEC 62386, chỉ sử dụng kết hợp với bộ nguồn 753-620 hoặc 787-2857 |
| Cụ thể cho từng thiết bị | Mức tiêu thụ điện hiện tại từ bus DALI khi sử dụng nguồn cung cấp thay thế qua bus DALI: 10 mA |
| Cấu trúc mạng (Topology) | Số lượng thiết bị điều khiển/bộ điều khiển (DALI): 64 thiết bị điều khiển + 64 thiết bị điều khiển (có thể định địa chỉ) |
| Kênh truyền (Transmission channel) | 1 |
| Độ rộng dữ liệu (Data width) | 24-byte data |
| Dòng điện cấp được đảm bảo (Guaranteed supply current) | 200mA |
| Dòng điện cấp (tối đa) | 250mA |
| Điện áp cấp (Supply voltage) | DALI: 18 V (bên ngoài) |
| Đưa vào vận hành (Commissioning) | Vận hành và lập trình: thông qua WAGO-I/O-PRO V2.3 hoặc CODESYS 3.5; Cấu hình: bằng WAGO DALI Configurator |
| Điện áp cấp (hệ thống) (Supply voltage (system)) | 5 VDC; thông qua các tiếp điểm dữ liệu |
| Dòng điện tiêu thụ (nguồn cấp hệ thống) (Current consumption (system supply)) | 85mA |
| Cách ly (Isolation) | 2100 VDC giữa bus DALI/bus cục bộ |

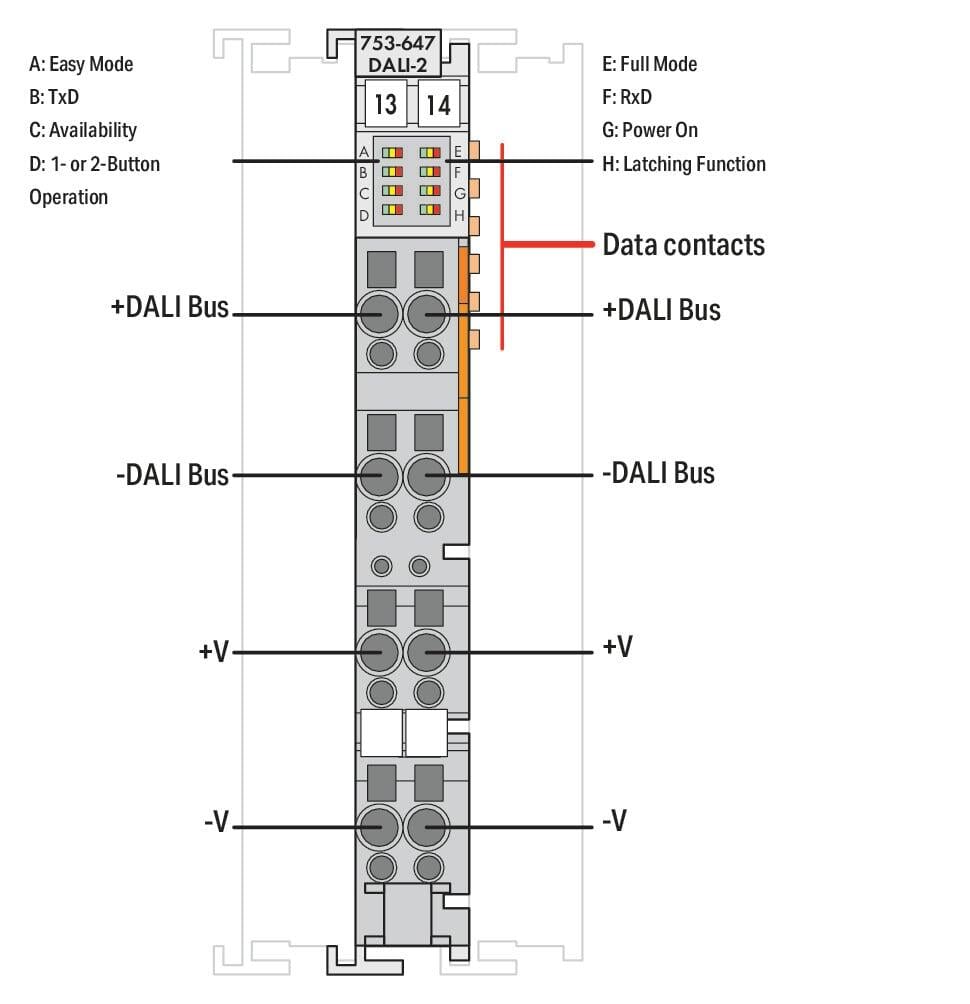

| Các chỉ số | LED (A-H) màu xanh lá/vàng/đỏ: Easy Mode, TxD, sẵn sàng hoạt động, thao tác bằng 1 hoặc 2 nút nhấn, Full Mode, RxD, có điện áp, chức năng chốt |
| Dữ liệu kết nối (Connection Data) | |
| Công nghệ kết nối: I/O | 8 x CAGE CLAMP® |
| Vật liệu dây dẫn có thể kết nối | Đồng |
| Loại kết nối | Đầu vào/Đầu ra |
| Dây dẫn cứng | 0.08 … 2.5 mm² / 28 … 14 AWG |
| Dây dẫn mềm nhiều sợi | 0.08 … 2.5 mm² / 28 … 14 AWG |
| Chiều dài tuốt dây | 9 … 10 mm / 0.35 … 0.39 inches |
| Thông số vật lý (Physical data) | |
| Chiều rộng | 12 mm / 0.472 inches |
| Chiều cao | 100 mm / 3.937 inches |
| Chiều sâu | 69 mm / 2.717 inches |
| Chiều sâu tính từ mép trên của thanh ray DIN | 61.8 mm / 2.433 inches |
| Thông số cơ khí (Mechanical data) | |
| Kiểu lắp đặt | Thanh ray DIN-35 |
| Đầu nối có thể cắm | Có thể cắm |
| Dữ liệu vật liệu (Material data) | |
| Vật liệu vỏ | Polycarbonate; polyamide 6.6 |
| Tải trọng cháy | 0.934MJ |
| Trọng lượng | 61.4g |
| Dấu chứng nhận phù hợp (Conformity marking) | CE |
| Yêu cầu về môi trường (Environmental requirements) | |
| Nhiệt độ môi trường (vận hành) | 0 … +55 °C |
| Nhiệt độ môi trường (bảo quản) | -40 … +85 °C |
| Cấp bảo vệ | IP20 |
| Cấp độ ô nhiễm | 2 theo IEC 61131-2 |
| Độ cao vận hành | 0 … 2000 m / 0 … 6562 ft |
| Vị trí lắp đặt | Ngang bên trái, ngang bên phải, ngang phía trên, ngang phía dưới, dọc phía trên và dọc phía dưới |
| Độ ẩm tương đối (không ngưng tụ) | 95% |
| Khả năng chống rung | 4g theo IEC 60068-2-6 |
| Khả năng chống sốc | 15g theo IEC 60068-2-27 |
| Khả năng miễn nhiễm EMC đối với nhiễu | Theo EN 61000-6-2*, *chỉ khi kết hợp với bộ chuyển đổi DC/DC 753-620 hoặc bộ nguồn 787-1007 |
| Phát xạ nhiễu EMC | Theo EN 61000-6-3*, *chỉ khi kết hợp với bộ chuyển đổi DC/DC 753-620 hoặc bộ nguồn 787-1007 |
| Khả năng chịu tác động của chất ô nhiễm | Theo IEC 60068-2-42 và IEC 60068-2-43 |
| Nồng độ chất ô nhiễm H2S cho phép ở độ ẩm tương đối 75% | 10ppm |
| Nồng độ chất ô nhiễm SO2 cho phép ở độ ẩm tương đối 75% | 25ppm |
Đáp ứng yêu cầu về chất lượng và tính tương thích trong hệ thống điện công nghiệp, Vũ Nguyên JSC hỗ trợ khách hàng tìm kiếm thiết bị WAGO dựa trên cấu hình sử dụng và kế hoạch triển khai thực tế.
Liên hệ Vũ Nguyên JSC để được tư vấn hoặc cần báo giá Bộ điều khiển DALI Multi-Master WAGO 753-647:
