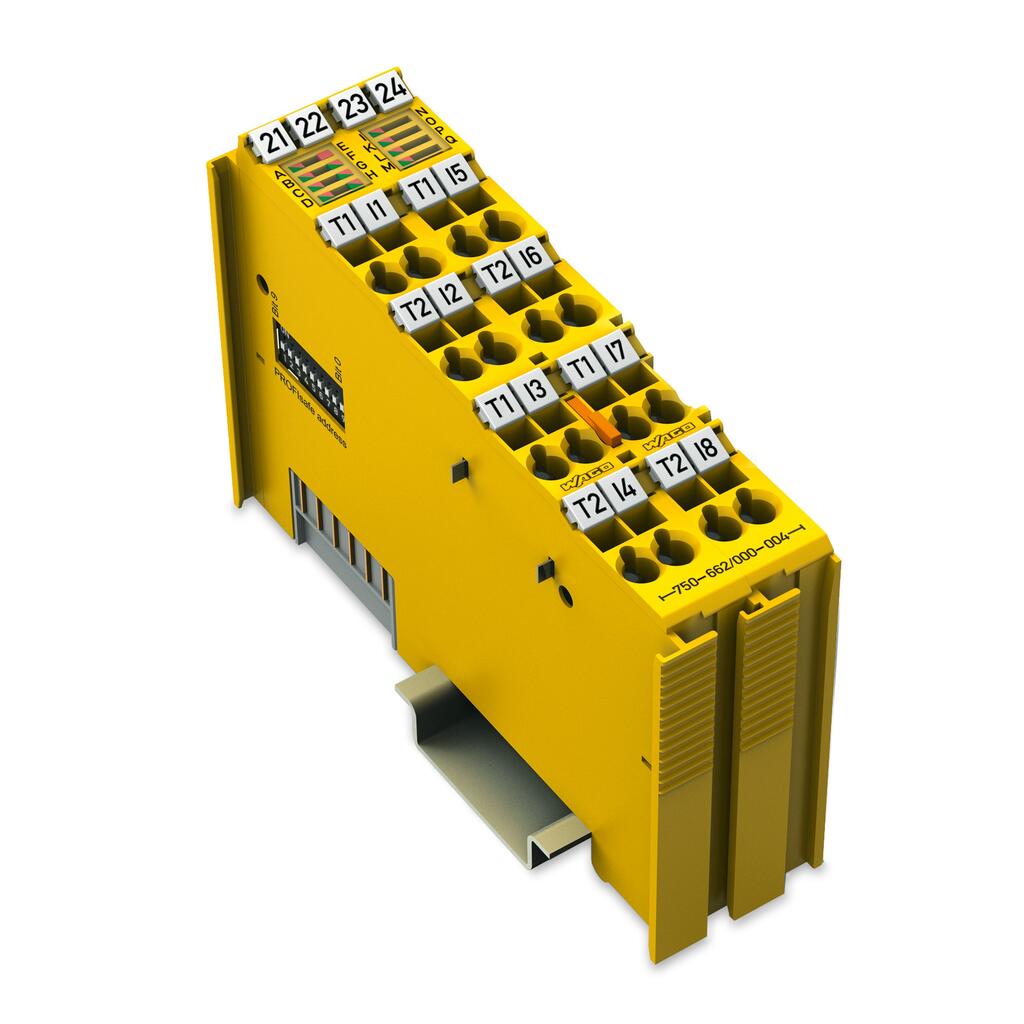

Đầu vào kỹ thuật số 8 kênh an toàn; 24 VDC; PROFIsafe, 750-662/000-004

Mô-đun PROFIsafe (75x-662/000-004) kết nối với các nút dừng khẩn cấp không có điện thế bằng các tiếp điểm, công tắc liên động an toàn, công tắc chế độ vận hành, cảm biến an toàn và đầu ra bán dẫn.

Mô-đun này có tám đầu vào nhạy cảm với xung nhịp (I1 … I8) được cấp qua hai đầu ra có xung nhịp khác nhau (T1 … T2).

Đầu ra đồng hồ được bảo vệ ngắn mạch. Đầu vào được theo dõi liên tục để phát hiện các mạch chéo và nguồn điện từ các nguồn riêng biệt. Các thông số liên quan đến an toàn bổ sung (ví dụ: chế độ hoạt động, tắt xung thử nghiệm, độ lệch hoặc thời gian lọc) có thể được cấu hình thông qua WAGO-I/O- CHECK .

Công cụ cấu hình này có thể được tích hợp thuận tiện vào các hệ thống kỹ thuật hỗ trợ TCI (Giao diện gọi công cụ) với CC2 hoặc CC3.

Khi trao đổi các mô-đun, các thông số được tự động tải xuống bộ điều khiển thông qua máy chủ iPar tương thích PROFIsafe – tùy thuộc vào cài đặt. Địa chỉ PROFIsafe có thể được thiết lập bằng công tắc DIP nằm ở bên cạnh mô-đun hoặc thông qua WAGO-I/O- CHECK .

Mô-đun này hỗ trợ cả giao thức PROFIsafe V2.4 (PROFIBUS, PROFINET) và V2.6 (PROFINET).

Mức độ trường và hệ thống được cách ly về điện.

Các mô-đun an toàn riêng lẻ có thể được sắp xếp theo bất kỳ sự kết hợp nào khi cấu hình nút bus trường.

Ví dụ, nếu chiều dài cáp của nguồn cung cấp 24 V dài hơn 3 m, thì phải sử dụng Mô-đun lọc WAGO hoặc bộ lọc ngoài phù hợp cho nguồn cung cấp 24 V để bảo vệ mô-đun khỏi tình trạng tăng đột biến và nổ điện (theo IEC 61000-6-7 và các ứng dụng hàng hải).

Bạn có thể tìm thấy thông tin bổ sung trong hướng dẫn sử dụng sản phẩm (có sẵn bằng tiếng Đức và tiếng Anh).

Mô-đun 75x-662/000-004 đã được UL đánh giá tuân thủ UL/CSA 61010-1, UL/CSA 61010-2-201 và UL 121201, CSA-C22.2 số 213.

Đánh giá an toàn chức năng được thực hiện bởi TÜV Rheinland theo đúng các tiêu chuẩn đã quy định.

Technical data

Functional Safety

Connection data
