Bộ ghép nối Fieldbus PROFIBUS DP 750-333

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

Bộ ghép nối Fieldbus 750-333 ánh xạ dữ liệu ngoại vi của tất cả các mô-đun I/O của Hệ thống WAGO trên PROFIBUS DP. Khi khởi tạo, bộ ghép nối xác định cấu trúc mô-đun của nút và tạo hình ảnh quy trình của tất cả các đầu vào và đầu ra. Các mô-đun có chiều rộng bit nhỏ hơn tám được nhóm thành một byte để tối ưu hóa không gian địa chỉ. Ngoài ra, có thể hủy kích hoạt các mô-đun I/O và sửa đổi hình ảnh của nút theo các tín hiệu được kết nối mà không cần phải...

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Bộ ghép nối Fieldbus 750-333 ánh xạ dữ liệu ngoại vi của tất cả các mô-đun I/O của Hệ thống WAGO trên PROFIBUS DP.

Khi khởi tạo, bộ ghép nối xác định cấu trúc mô-đun của nút và tạo hình ảnh quy trình của tất cả các đầu vào và đầu ra. Các mô-đun có chiều rộng bit nhỏ hơn tám được nhóm thành một byte để tối ưu hóa không gian địa chỉ.

Ngoài ra, có thể hủy kích hoạt các mô-đun I/O và sửa đổi hình ảnh của nút theo các tín hiệu được kết nối mà không cần phải sửa đổi ứng dụng điều khiển hiện có.

Khái niệm chẩn đoán dựa trên chẩn đoán liên quan đến ID và kênh theo EN 50170. Điều này loại bỏ nhu cầu sử dụng các mô-đun lập trình để đánh giá dữ liệu chẩn đoán cụ thể của nhà sản xuất.

Technical data

Communications	PROFIBUS
Number of fieldbus nodes on master (max.)	96
Number of I/O points	6,000
Transmission rate	9.6/12 MBd
Bus segment length (max.)	1200 m
Transmission medium (communication/fieldbus)	Cu cable per EN 50170
Transmission time	typ. 1 ms (10 couplers; each 32 digital I/O and 12 Mbaud) max. 3.3 ms
Number of modules per node (max.)	63
Number of modules without a bus extension (max.)	63
Input and output process image (fieldbus) max.	244 bytes/244 bytes
Supply voltage (system)	24 VDC (-25 … +30 %); via pluggable connector (CAGE CLAMP^® connection)
Current consumption (5 V system supply)	200mA
Total current (system supply)	1,800mA
Supply voltage (field)	24 VDC (-25 … +30 %); via power jumper contacts
Input current (typ.) at nominal load (24 V)	500mA
Power supply efficiency (typ.) at nominal load (24 V)	87%
Isolation	500 VDC system/field
Number of outgoing power jumper contacts	3
Current carrying capacity (power jumper contacts)	10A
Standard	EN 50170

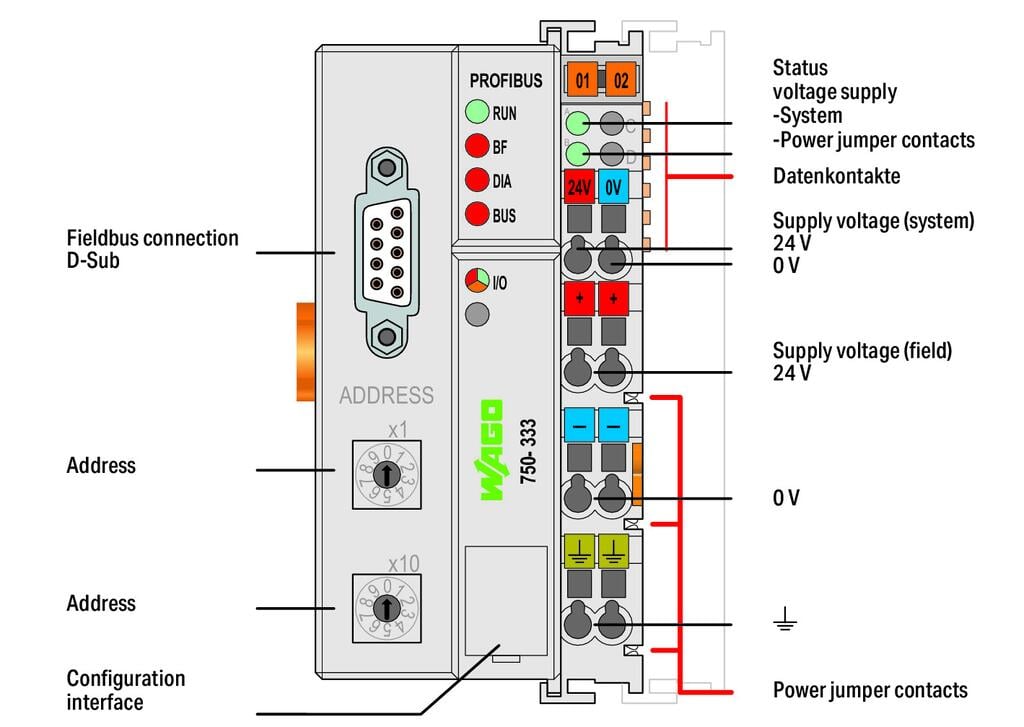

Connection data

Connection technology: communication/fieldbus	PROFIBUS: 1 x D-sub 9 socket
Connection technology: field supply	6 x CAGE CLAMP^®
Connection technology: system supply	2 x CAGE CLAMP^®
Connection type 1	System/field supply
Solid conductor	0.08 … 2.5 mm² / 28 … 14 AWG
Fine-stranded conductor	0.08 … 2.5 mm² / 28 … 14 AWG
Strip length	8 … 9 mm / 0.31 … 0.35 inches
Connection technology: device configuration	1 x Male connector; 4-pole
