Đầu vào 2 kênh, 4 … 20 mA; 750-466

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

Mô-đun đầu vào tương tự này cấp nguồn cho bộ xử lý tín hiệu phía trường và truyền tín hiệu tương tự được cách ly về mặt điện đến hệ thống bus. Nguồn cung cấp 24 V được lấy từ các tiếp điểm cầu nối nguồn của mô-đun. Tấm chắn được kết nối trực tiếp với thanh ray DIN. Mô-đun này cấp nguồn cho bộ xử lý tín hiệu 2 dây mà không cần nguồn điện chuyên dụng. Technical data Number of analog inputs 2 Total number of channels (module) 2 Signal type Current Signal type (current) 4 … 20 mADC Sensor connection 2 x (2-wire, 3-wire) Input voltage (max.) 10 V Signal characteristics Single-ended Resolution [bit] 12Bit Input resistance (max.) 220Ω Data width 2 x...

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

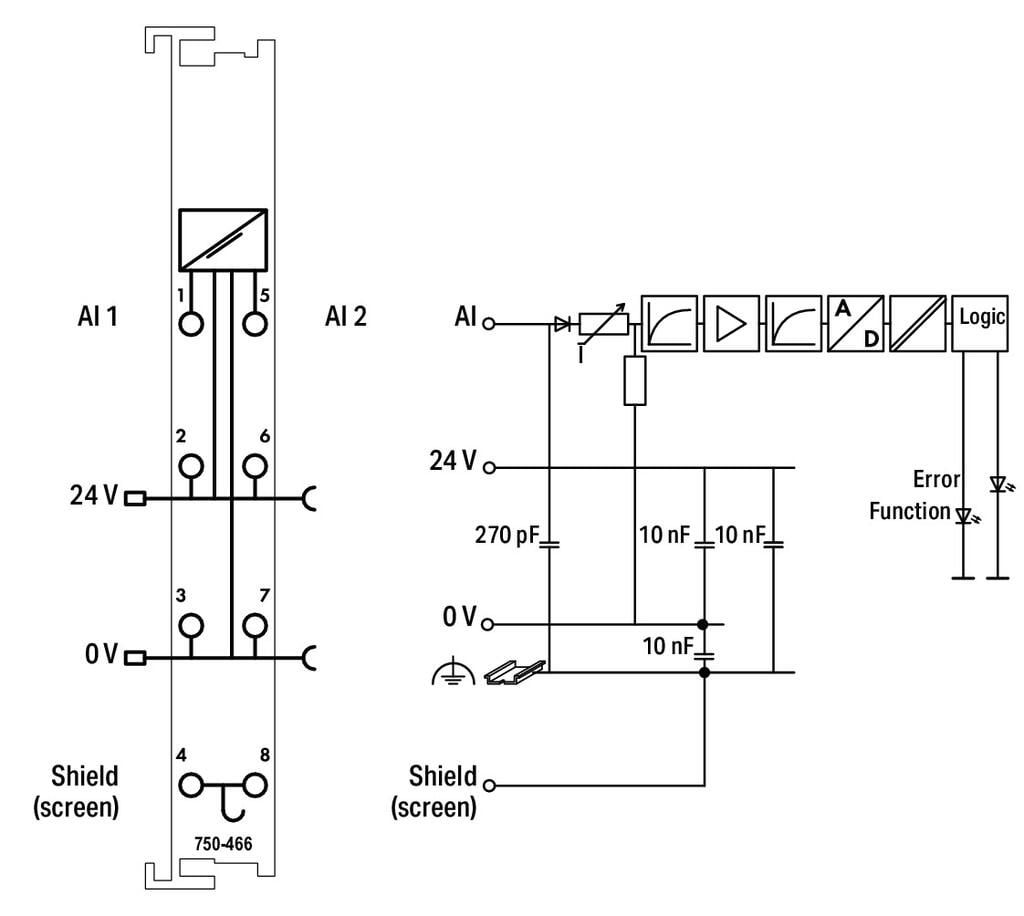

Mô-đun đầu vào tương tự này cấp nguồn cho bộ xử lý tín hiệu phía trường và truyền tín hiệu tương tự được cách ly về mặt điện đến hệ thống bus.

Nguồn cung cấp 24 V được lấy từ các tiếp điểm cầu nối nguồn của mô-đun.

Tấm chắn được kết nối trực tiếp với thanh ray DIN.

Mô-đun này cấp nguồn cho bộ xử lý tín hiệu 2 dây mà không cần nguồn điện chuyên dụng.

Technical data

Number of analog inputs	2
Total number of channels (module)	2
Signal type	Current
Signal type (current)	4 … 20 mADC
Sensor connection	2 x (2-wire, 3-wire)
Input voltage (max.)	10 V
Signal characteristics	Single-ended
Resolution [bit]	12Bit
Input resistance (max.)	220Ω
Data width	2 x 16-bit data; 2 x 8-bit control/status (optional)
Conversion time (typ.)	2ms
Measurement error (reference temperature)	25°C
Measurement error, deviation (max.) from the upper-range value	0.2%
Temperature error (max.) of the upper-range value	0.01%/K
Supply voltage (system)	5 VDC; via data contacts
Current consumption (5 V system supply)	75mA
Supply voltage (field)	24 VDC (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission (supply voltage field side only) via spring contact)
Isolation	500 V system/field
Indicators	LED (A, C) green: Function AI 1, AI 2; LED (B, D) red: Error AI 1, AI 2
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2

Connection data

Connection technology: inputs/outputs	8 x CAGE CLAMP^®
Connection type 1	Inputs/Outputs
Solid conductor	0.08 … 2.5 mm² / 28 … 14 AWG
Fine-stranded conductor	0.08 … 2.5 mm² / 28 … 14 AWG
Strip length	8 … 9 mm / 0.31 … 0.35 inches
