Đầu vào 8 kênh, Đo điện trở 750-451

Thương hiệu: Wago

Tình trạng: Còn hàng

Liên hệ

Mô-đun đầu vào tương tự này kết nối trực tiếp với cảm biến điện trở Pt hoặc Ni. Có thể kết nối cảm biến hai dây. Mô-đun tự động tuyến tính hóa toàn bộ phạm vi nhiệt độ. Lỗi cảm biến (ngắn mạch, đứt dây hoặc ngoài phạm vi đo) được chỉ báo bằng đèn LED màu đỏ. Các kênh không sử dụng có thể bị vô hiệu hóa. Mô-đun có thể được cấu hình thông qua tệp WAGO‐I/O‐CHECK hoặc GSD. Nó có nhiều tùy chọn cài đặt và độ chính xác cao. Technical data Number of analog inputs 8 Total number of channels (module) 8 Signal type Resistance measurement Potentiometer positions Resistance...

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Mô-đun đầu vào tương tự này kết nối trực tiếp với cảm biến điện trở Pt hoặc Ni.

Có thể kết nối cảm biến hai dây.

Mô-đun tự động tuyến tính hóa toàn bộ phạm vi nhiệt độ. Lỗi cảm biến (ngắn mạch, đứt dây hoặc ngoài phạm vi đo) được chỉ báo bằng đèn LED màu đỏ. Các kênh không sử dụng có thể bị vô hiệu hóa.

Mô-đun có thể được cấu hình thông qua tệp WAGO‐I/O‐CHECK hoặc GSD.

Nó có nhiều tùy chọn cài đặt và độ chính xác cao.

Technical data

Number of analog inputs	8
Total number of channels (module)	8
Signal type	Resistance measurement Potentiometer positions Resistance measurement Potentiometer positions
Signal type (configurable)	yes
Sensor connection	8 x (2-wire)
Data width	8 x 16-bit data; 8 x 8-bit control/status (optional)
Resolution (over entire range)	0.1 °C (over the entire range); 0.01 °C (–50 … 150 °C; Pt1000, Ni1000)
Conversion time (typ.)	100ms
Measurement error (25 °C)	≤ ±0.6 K (Pt100, Pt200, Pt500, Ni100, Ni120); ≤ ±0.2 K (Pt1000, Ni1000); ≤ ±0.3 Ω for resistance measurement
Measuring current (typ.)	≤ 350 µA
Response time (max.)	3s
Sensor types	Pt100; Configurable: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 (TK6180 + TK5000), Potentiometer: 10R … 1k2, 10R … 5k0
Temperature range	−200 … +850 °C (Pt100, Pt200, Pt500, Pt1000), −60 … +250 °C (Ni100, Ni1000), −80 … +260 °C (Ni120)
Configuration options	WAGO-I/O-CHECK CODESYS Library e!COCKPIT
Supply voltage (system)	5 VDC; via data contacts
Current consumption (5 V system supply)	110mA
Supply voltage (field)	24 VDC (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission (supply voltage field side only) via spring contact)
Isolation	500 V system/field

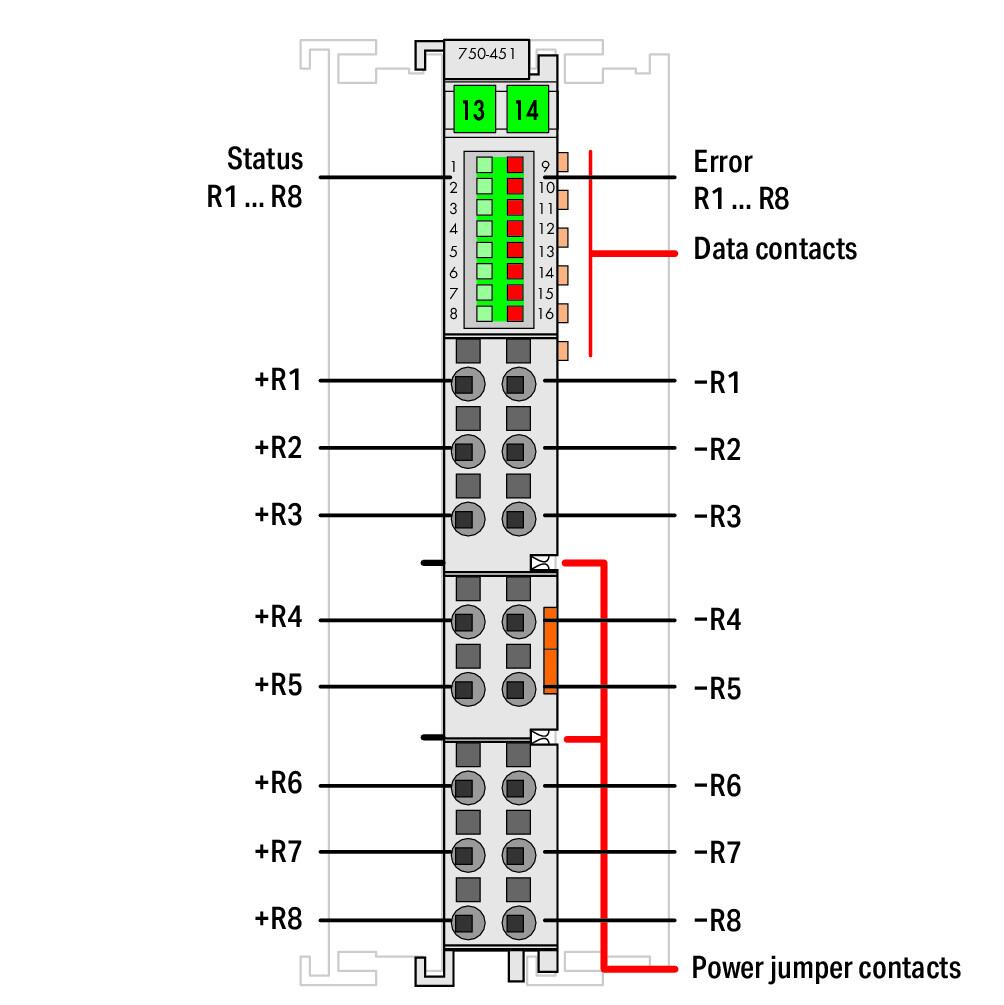

Indicators	LED (1-8) green: Status R1 … R8; LED (9-16) red: Error R1 … R8
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2

Connection data

Connection technology: inputs/outputs	16 x Push-in CAGE CLAMP^®
Connection type 1	Inputs/Outputs
Solid conductor	0.08 … 1.5 mm² / 28 … 16 AWG
Fine-stranded conductor	0.25 … 1.5 mm² / 22 … 16 AWG
Strip length	8 … 9 mm / 0.31 … 0.35 inches
