Thương hiệu: Phoenix Contact
Tình trạng: Còn hàng
Bộ chống sét/chống quá áp cấp 2 dùng cho nguồn 1 pha, 2 dây ( L1, N, PE ) dùng trong các tủ phân phối điện trong từng phân xưởng, từng tầng nhà. Imax: 40KA, Uc: 275KVA, Up: 1.5KV; gắn trên thanh DIN rail NS 35.
Hỗ trợ vận chuyển miễn phí trên toàn quốc
Hỗ trợ thanh toán công nợ từng phần
Hỗ trợ chăm sóc khách hàng 24/7
Chúng tôi là thương hiệu được yêu thích và lựa chọn

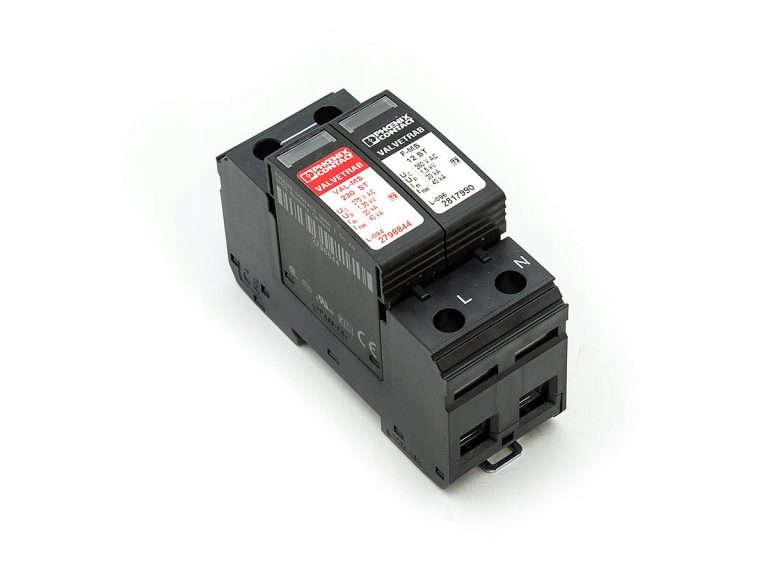

Mã sản phẩm:VAL-MS 230/1+1 – 2804429
Thương hiệu:PHOENIX CONTACT
VAL-MS 230/1+1 là thiết bị chống sét lan truyền (Type 2 surge arrester) dùng cho hệ thống điện 1 pha, giúp bảo vệ thiết bị điện – điện tử trước xung quá áp lan truyền do sét hoặc sự cố trong lưới điện.

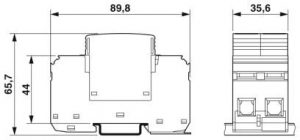

| Chiều cao | 89.8 mm |
|---|---|
| Chiều rộng | 35.6 mm |
| Độ sâu | 65.7 mm (incl. DIN rail 7.5mm) |
| Kích thước ngang | 2 Div. |
| Mức độ bảo vệ | IP20 (chỉ khi sử dụng tất cả các điểm đầu cuối) |
|---|---|
| Nhiệt độ môi trường xung quanh (hoạt động) | -40 °C … 80 °C |
| Nhiệt độ môi trường xung quanh (bảo quản/vận chuyển) | -40 °C … 80 °C |
| Độ cao | ≤ 2000 m (amsl (trên mực nước biển trung bình)) |
| Độ ẩm cho phép (hoạt động) | 5 % … 95 % |
| Sốc (hoạt động) | 25g (Nửa hình sin / 11 ms / 3x ±X, ±Y, ±Z) |
| Độ rung (hoạt động) | 5g (10 … 500 Hz / 2.5 h / X, Y, Z) |
| Phân loại thử nghiệm IEC | II |
|---|---|
| T2 | |
| Loại EN | T2 |
| Hệ thống cấp nguồn IEC | TN-S |
| TT | |

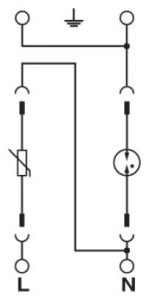

| Chế độ bảo vệ | L-N |
| L-PE | |
| N-PE | |
| Loại lắp đặt | Đường ray DIN: 35 mm |
| Màu sắc | Đen tuyền RAL 9005 |
| Vật liệu vỏ | PA 6.6 |
| PBT | |
| Mức độ ô nhiễm | 2 |
| Đánh giá khả năng cháy theo UL 94 | V-0 |
| Loại | Mô-đun đường ray DIN, hai phần, có thể chia được |
| Số vị trí | 2 |
| Thông báo lỗi bảo vệ chống sét | Quang học |
| Điện áp danh định UN | 240/415 VAC (TN-S) |
|---|---|
| 240/415VAC (TT) | |
| Tần số danh nghĩa fN | 50 Hz (60Hz) |
| Điện áp hoạt động liên tục tối đa UC(L-N) | 275 VAC |
| Điện áp hoạt động liên tục tối đa UC(L-PE) | 275 VAC |
| Điện áp liên tục tối đa UC(N-PE) | 260 VAC |
| Dòng tải định mức IL | 80 A |
| Dòng điện dư IPE | ≤ 5 µA |
| Điện năng tiêu thụ ở chế độ chờ PC | ≤ 120 mVA |
| Dòng phóng điện danh định In(8/20) µs | 20 kA |
| Dòng xả tối đa Imax(8/20) µs | 40 kA |
| Tuân theo xếp hạng ngắt hiện tại Ifi(N-PE) | 100 A |
| Định mức dòng điện ngắn mạch ISCCR | 25 kA |
| Mức bảo vệ điện áp Up (L-N) | ≤ 1.35 kV |
| Mức bảo vệ điện áp Up(L-PE) | ≤ 1.6 kV |
| Mức bảo vệ điện áp Up(N-PE) | ≤ 1.5 kV |
| Điện áp dư Ures(L-N) | ≤ 1.35 kV (tại In) |
| ≤ 1.1 kV (ở 10 kA) | |
| ≤ 1 kV (ở 5 kA) | |
| ≤ 0.9 kV (ở 3 kA) | |
| Điện áp dư Ures(L-PE) | ≤ 1.6 kV (tại In) |
| ≤ 1.2 kV (ở 10 kA) | |
| ≤ 1 kV (ở 5 kA) | |
| ≤ 0.9 kV (ở 3 kA) | |
| Điện áp dư Ures(N-PE) | ≤ 0.4 kV (tại In) |
| ≤ 0.25 kV (ở 10 kA) | |
| ≤ 0.15 kV (ở 5 kA) | |
| ≤ 0.1 kV (ở 3 kA) | |
| Hoạt động TOV ở UT(L-N) | 335 VAC (5 giây/chế độ chịu đựng) |
| 440 VAC (120 phút / chế độ lỗi an toàn) | |
| Hoạt động TOV ở UT(N-PE) | 1200 VAC (200 ms/chế độ chịu đựng) |
| Thời gian phản hồi tA(L-N) | ≤ 25 ns |
| Thời gian phản hồi tA(L-PE) | ≤ 100 ns |
| Thời gian phản hồi tA(N-PE) | ≤ 100 ns |
| Tối đa cầu chì dự phòng loại V thông qua dây | 80 A (gG) |
| Tối đa cầu chì dự phòng có dây nhánh | 125 A (gG) |
| Phương thức kết nối | Kết nối vít |
|---|---|
| Ren vít | M5 |
| Mô-men xoắn siết chặt | 3 Nm (1.5mm² … 16mm²) |
| 4.5 Nm (25mm² … 35mm²) | |
| Chiều dài tước | 16 mm |
| Tiết diện dây dẫn linh hoạt | 1.5 mm² … 25 mm² |
| Tiết diện dây dẫn đặc | 1.5 mm² … 35 mm² |
| Mặt cắt ruột dẫn AWG | 15 … 2 |
| Phương thức kết nối | Lug cáp kiểu nĩa |
| Tiết diện dây dẫn linh hoạt | 1.5 mm² … 16 mm² |
| Loại SPD | 4CA |
|---|---|
| Điện áp hoạt động liên tục tối đa MCOV (L-N) | 275 V AC |
| Điện áp hoạt động liên tục tối đa MCOV (L-G) | 275 V AC |
| Điện áp hoạt động liên tục tối đa MCOV (N-G) | 260 VAC |
| Điện áp định danh | 230VAC |
| Chế độ bảo vệ | L-N |
| L-G | |
| N-G | |
| Hệ thống phân phối điện | 1 pha |
| Tần số danh định | 50/60 Hz |
| Đo điện áp giới hạn MLV (L-N) | 1910 V |
| Đo điện áp giới hạn MLV (L-G) | 2630 V |
| Đo điện áp giới hạn MLV (N-G) | 1370 V |
| Dòng phóng điện danh định In(L-N) | 20 kA |
| Dòng phóng điện danh định In(L-G) | 20 kA |
| Dòng phóng điện danh định In&(N-G) | 20 kA |
| Mặt cắt dây dẫn AWG | 10 … 2 |
|---|---|
| Siết chặt mô-men xoắn | 30 lbf-in. |
| Tiêu chuẩn/quy định | IEC61643-11 2011 |
|---|---|
| EN61643-11 2012 |
