Type 3 surge protection device – PT 2-PE/S-24AC/FM – 2800457

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

PT 2-PE/S-24AC/FM -2800457 là bộ chống sét lan truyền Type 3 dạng mô-đun gắn DIN rail, thích hợp cho các hệ thống điện một pha và nhiều pha. Sản phẩm bao gồm phần tử cơ sở và phích cắm, có thể thay thế phích cắm mà không cần dụng cụ, giúp bảo trì nhanh chóng.

Các tính năng chính:

Kiểm tra phích cắm bằng CHECKMASTER
Liên hệ chỉ dẫn từ xa nổi, giám sát từ xa hiệu quả
Tín hiệu ngắt kết nối qua đèn LED, dễ nhận biết tình trạng hoạt động

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Mã sản phẩm: 2800457

Tên sản phẩm: Thiết bị chống sét lan truyền loại 3 – PT 2-PE/S-24AC/FM

Hãng sản xuất: Phoenix Contact

Tổng quan về sản phẩm

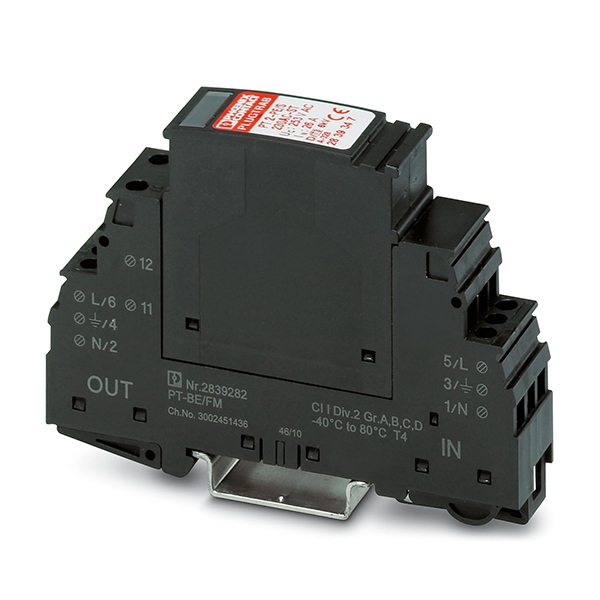

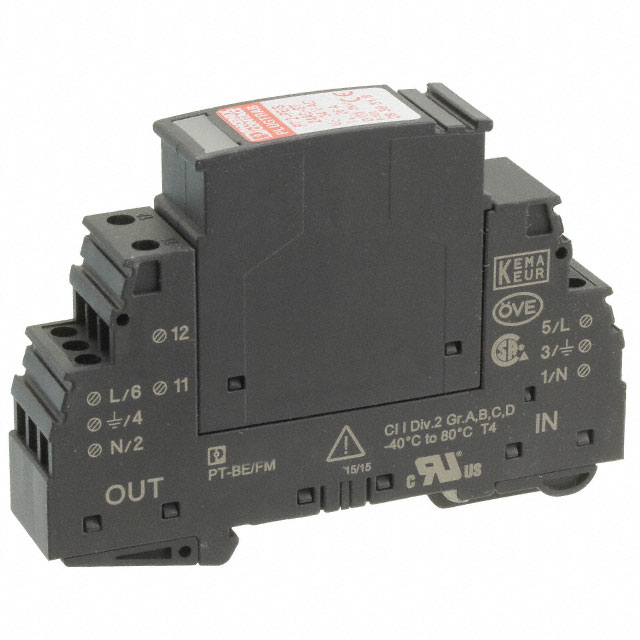

Thiết bị PT 2-PE/S-24AC/FM – 2800457 là bộ chống sét lan truyền loại 3 dạng cắm, chuyên dùng cho mạng điện một pha với hệ thống 3 dây (L1, N, PE). Sản phẩm được thiết kế để bảo vệ thiết bị đầu cuối (device protection) khỏi các xung điện và quá áp lan truyền, đồng thời trang bị liên hệ chỉ báo từ xa, giúp giám sát tình trạng bảo vệ dễ dàng và nhanh chóng.

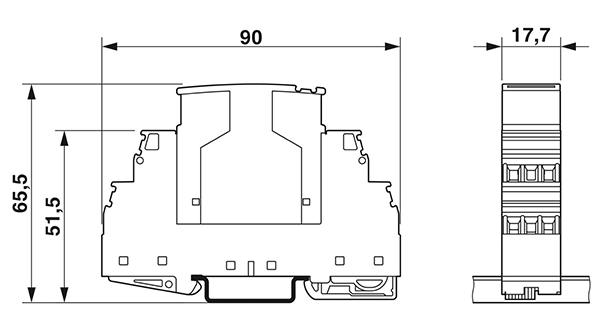

Kích thước

Chiều cao	90 mm
Chiều rộng	17.7 mm
Độ sâu	65.5 mm
Khoảng cách ngang	1 Div.

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP20
Nhiệt độ môi trường xung quanh (hoạt động)	-40 °C … 85 °C

Tổng quan

Vật liệu vỏ	PA
Đánh giá khả năng cháy theo UL 94	V0
Màu	Đen
Tiêu chuẩn về độ hở và chiều dài đường rò	IEC 60664-1
Loại	Mô-đun đường ray DIN, hai phần, có thể chia được
Loại lắp đặt	Đường ray DIN: 35 mm
Số vị trí	2
Hướng tác động	1L-N & N-PE

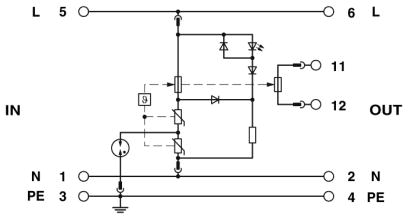

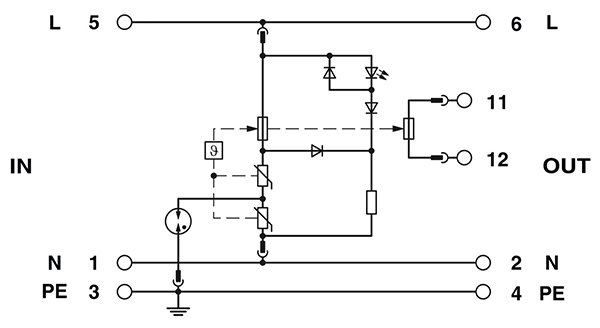

Mạch bảo vệ

Loại EN	T3
Điện áp danh định U_N	24 V AC/DC
Điện áp định mức của thiết bị chống sét U_C	34 V AC
44 V DC
Tần số danh nghĩa f_N	50 Hz
60 Hz
Dòng điện danh định I_N	26 A (30 °C)
Điện năng tiêu thụ ở chế độ chờ P_C	≤ 60 mVA
Dòng điện dư I_PE	≤ 1 µA
Dòng phóng điện danh nghĩa I_n (8/20) µs (L-N)	1 kA
Dòng phóng điện danh nghĩa I_n (8/20) µs (L-PE)	1 kA
Sóng kết hợp U_OC	2 kV
Mức bảo vệ điện áp U_p (L-N)	≤ 180 V
Mức bảo vệ điện áp U_p (L-PE)	≤ 550 V
Điện áp dư tại In, (L-N)	≤ 180 V
Điện áp dư tại In, (L-PE)	≤ 120 V
Thời gian phản hồi t_A (L-N)	≤ 25 ns
Thời gian phản hồi t_A (L-PE)	≤ 100 ns
Tối đa cầu chì dự phòng cần thiết	25 A (gL)
25 A (MCB B/C)
Khả năng chịu ngắn mạch IP với mức tối đa cầu chì dự phòng (r.m.s.)	1.5 kA
Thông báo lỗi bảo vệ chống sét	Tiếp điểm đèn báo quang, từ xa

Kết nối thiết bị không sưởi ấm, cung cấp điện

Phương thức kết nối IN	Khối thiết bị đầu cuối vít
Phương thức kết nối OUT	Khối thiết bị đầu cuối vít
Ren vít	M3
Mô-men xoắn siết chặt	0.5 Nm
Chiều dài tước	8 mm
Mặt cắt dây dẫn linh hoạt tối thiểu	0.2 mm²
Mặt cắt dây dẫn linh hoạt tối đa	2.5 mm²
Mặt cắt dây dẫn rắn tối thiểu	0.2 mm²
Mặt cắt dây dẫn rắn tối đa	4 mm²
Mặt cắt dây dẫn AWG tối thiểu	24
Mặt cắt dây dẫn AWG tối đa	12

Liên hệ chỉ báo từ xa

Tên kết nối	Liên hệ chỉ báo lỗi từ xa
Chức năng chuyển mạch	Tiếp điểm N/C
Phương thức kết nối	Kết nối vít
Ren vít	M3
Mô-men xoắn siết chặt	0.8 Nm
Chiều dài tước	8 mm
Mặt cắt dây dẫn linh hoạt tối thiểu	0.2 mm²
Mặt cắt dây dẫn linh hoạt tối đa	2.5 mm²
Mặt cắt dây dẫn rắn tối thiểu	0.2 mm²
Mặt cắt dây dẫn rắn tối đa	4 mm²
Mặt cắt dây dẫn AWG tối thiểu	24
Mặt cắt dây dẫn AWG tối đa	12
Điện áp hoạt động tối đa U_max. AC	250 V
Điện áp hoạt động tối đa U_max DC	50 V
Tối đa dòng điện hoạt động I_max	3 A AC
