CHỐNG SÉT LAN TRUYỀN CHO CCTV CAMERA – Surge protection device – C-UFB- 5DC/E 75 – 2763604

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Surge protection device – C-UFB- 5DC/E 75 – 2763604 được dùng để bảo vệ cho đường tín hiệu của các giao diện cáp đồng trục với floating shield, điện áp tín hiệu 5VDC. Kết nối được với ổ cắm BNC/Phích cắm.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

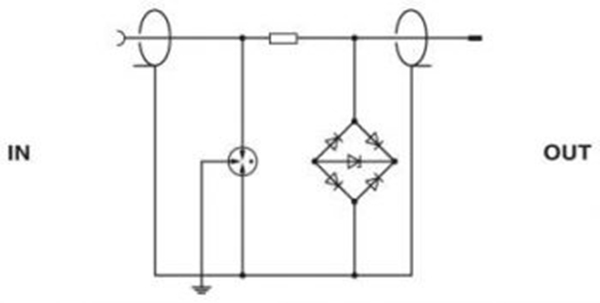

Sơ đồ mạch bên trong:

Thông số kích thước

Chiều cao	25.4 mm
Chiều rộng	25.4 mm
Độ sâu	93 mm

Điều kiện môi trường

Nhiệt độ môi trường xung quanh (hoạt động)	-40 °C … 80 °C
Mức độ bảo vệ	IP20

Thông số chung

Kết cấu vỏ	Nhôm
Màu sắc	Đen
Tiêu chuẩn về độ hở và chiều dài đường rò	VDE 0110-1
	IEC 60664-1
Kiểu lắp	Cắm phích cắm trung gian dành riêng cho kết nối
Loại	Phích cắm đính kèm
Hướng hành động	Line-Shield/Earth Ground

Mạch bảo vệ

Phân loại thử nghiệm IEC	C2
	C3
	D1
Điện áp liên tục tối đa U_C	5 V DC
Dòng điện định mức	185 mA (25 °C)
Vận hành I_C hiện tại hiệu dụng tại U_C	≤ 300 µA
Dòng điện dư I_PE	≤ 2 µA
Dòng phóng điện danh nghĩa I_n (8/20) µs (dây nối đất)	10 kA
Dòng phóng điện danh định I_n (8/20) µs (tấm chắn đường dây)	10 kA
Tổng dòng xả I_total (8/20) µs	20 kA
Giới hạn điện áp đầu ra ở mức tăng đột biến 1 kV/µs (nối đất)	≤ 500 V
Giới hạn điện áp đầu ra ở mức tăng đột biến 1 kV/µs (tấm chắn đường dây)	≤ 35 V
Giới hạn điện áp đầu ra ở mức 1 kV/µs (tấm chắn đường dây) tĩnh	≤ 15 V
Điện áp dư ở I_n (tấm chắn đường dây)	≤ 12 V
Mức bảo vệ điện áp U_p (dây nối đất)	≤ 500 V (C1 – 1 kV/500 A)
	≤ 500 V (C3 – 10 A)
Mức bảo vệ điện áp U_p (tấm chắn đường dây)	≤ 25 V (C3 – 10 A)
	≤ 55 V (C1 – 1 kV/500 A)
Thời gian phản hồi t_A (dây nối đất)	≤ 100 ns
Thời gian đáp ứng t_A (tấm chắn đường dây)	≤ 500 ns
Hao hụt đầu vào aE, không đối xứng	1.3 dB (≤ 5 MHz)
Tần số cắt fg (3 dB), không đối xứng (lá chắn) trong hệ thống 50 Ohm	typ. 80 MHz
Thông báo lỗi bảo vệ chống sét	Không có
Độ bền xung (dây nối đất)	C2 – 10 kV / 5 kA
	D1 – 2.5 kA
