Bộ chống sét cấp 1+2 có Imax= 100KA, dùng cho nguồn 1 pha, 2 dây ( L, PE, N), dùng trước CB nguồn điện vào nhà máy, tòa nhà, được sử dụng rộng rãi trong các công trình dự án có yêu cầu cao vê chất lượng.

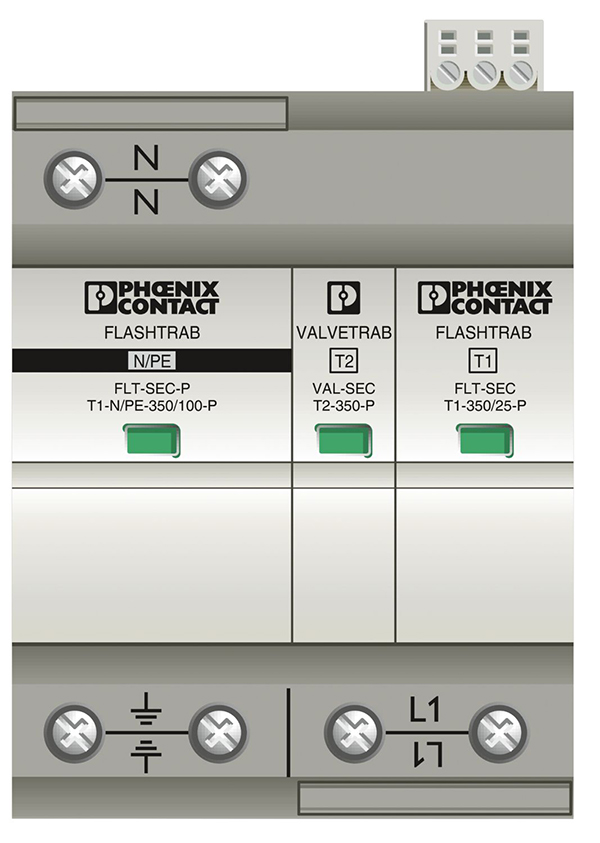

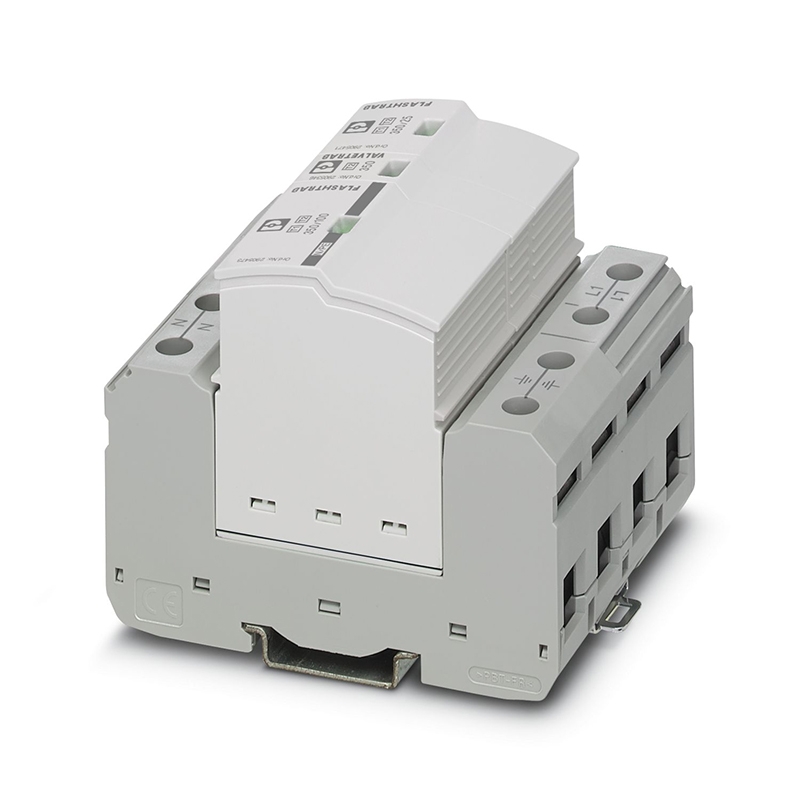

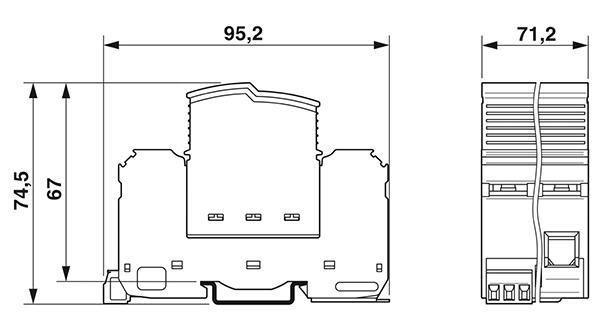

Kích thước
| Chiều cao |
95.2 mm |
| Chiều rộng |
71.2 mm |
| Độ sâu |
74.5 mm (incl. DIN rail 7.5 mm) |
| Khoảng cách ngang |
4 Div. |
Điều kiện môi trường hoạt động
| Mức độ bảo vệ |
IP20 (chỉ khi sử dụng tất cả các điểm cuối) |
| Nhiệt độ môi trường xung quanh (hoạt động) |
-40 °C … 80 °C |
| Nhiệt độ môi trường xung quanh (bảo quản/vận chuyển) |
-40 °C … 80 °C |
| Độ cao |
≤ 2000 m (amsl (trên mực nước biển trung bình)) |
| Độ ẩm cho phép (hoạt động) |
5 % … 95 % |
| Sốc (hoạt động) |
30g (Nửa hình sin / 11 ms / 3x ±X, ±Y, ±Z) |
| Độ rung (hoạt động) |
5g (5 – 500 Hz/2.5 h/X, Y, Z) |
Thông số chung
| Phân loại thử nghiệm IEC |
+ I + II |
| + I |
| + T1 + T2 |
| + T1 |
| Loại EN |
+ T1 + T2 |
| + T1 |
| Hệ thống cấp nguồn IEC |
+ TN-S |
| + TT |
| Chế độ bảo vệ |
+ L-N |
| + L-PE |
| + N-PE |
| Kiểu lắp |
Đường ray DIN: 35 mm |
| Màu sắc |
+ Xám nhạt RAL 7035 |
| + Xám đậm A RAL 7042 |
| Vật liệu vỏ |
+ PA 6.6-FR 20 % GF |
| + PBT-FR |
| Mức độ ô nhiễm |
2 |
| Đánh giá khả năng cháy theo UL 94 |
V-0 |
| Loại |
Mô-đun đường ray DIN, hai phần, có thể chia được |
| Số lượng vị trí |
2 |
| Thông báo lỗi bảo vệ đột biến |
Tiếp điểm chỉ báo quang, từ xa |

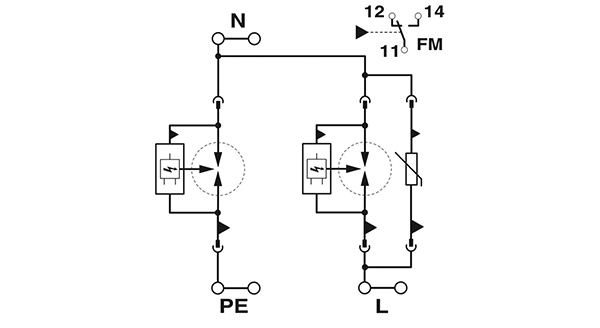

Thông số bảo vệ mạch
| Điện áp danh định UN |
240 V AC (TN-S) |
| 240 V AC (TT) |
| Tần số danh nghĩa fN |
50 Hz (60 Hz) |
| Điện áp liên tục tối đa UC |
350 V AC |
| Dòng tải định mức IL |
125 A (< 55 °C) |
| Dòng điện dư IPE |
≤ 0.01 mA |
| Dòng phóng điện danh nghĩa In (8/20) µs (L-N) |
25 kA |
| Dòng phóng điện danh nghĩa In (8/20) µs (L-PE) |
25 kA |
| Dòng phóng điện danh nghĩa In (8/20) µs (N-PE) |
100 kA |
| Dòng phóng xung (10/350) µs (L-N), điện tích |
12.5 As |
| Dòng phóng xung (10/350) µs (L-N), năng lượng riêng |
160 kJ/Ω |
| Dòng phóng xung (10/350) µs (L-N), giá trị dòng điện đỉnh Iimp |
25 kA |
| Dòng phóng xung (10/350) µs (N-PE), điện tích |
50 As |
| Dòng phóng xung (10/350) µs (N-PE), năng lượng riêng |
2500 kJ/Ω |
| Dòng phóng xung (10/350) µs (N-PE), giá trị dòng điện đỉnh Iimp |
100 kA |
| Tuân theo định mức ngắt hiện tại Ifi (L-N) |
25 kA (264 V AC) |
| 3 kA (350 V AC) |
| Tuân theo định mức ngắt hiện tại Ifi (N-PE) |
100 A (350 V AC) |
| Định mức dòng điện ngắn mạch ISCCR |
25 kA (264 V AC) |
| 3 kA (350 V AC) |
| Mức bảo vệ điện áp Up (L-N) |
≤ 1.5 kV |
| Mức bảo vệ điện áp Up (L-PE) |
≤ 2.2 kV |
| Mức bảo vệ điện áp Up (N-PE) |
≤ 1.5 kV |
| Cấp bảo vệ điện áp Ures (L-N) |
≤ 1.5 kV (tại In) |
| ≤ 1.2 kV (ở 10 kA) |
| ≤ 1 kV (ở 5 kA) |
| ≤ 0.9 kV (ở 3 kA) |
| Điện áp dư Ures (L-PE) |
≤ 2.2 kV (tại In) |
| ≤ 2 kV (ở 10 kA) |
| ≤ 1.8 kV (ở 5 kA) |
| ≤ 1.6 kV (ở 3 kA) |
| Điện áp dư Ures (N-PE) |
≤ 1.5 kV (tại In) |
| ≤ 1 kV (ở 10 kA) |
| ≤ 0.9 kV (ở 5 kA) |
| ≤ 0.8 kV (ở 3 kA) |
| Hoạt động TOV ở UT (L-N) |
415 V AC (5 giây / chế độ chịu đựng) |
| 457 V AC (120 phút/chế độ lỗi an toàn) |
| Hoạt động TOV ở UT (N-PE) |
1200 V AC (200 ms / chế độ chịu đựng) |
| Thời gian phản hồi tA (L-N) |
≤ 25 ns |
| Thời gian phản hồi tA (L-PE) |
≤ 100 ns |
| Thời gian phản hồi tA (N-PE) |
≤ 100 ns |
| Tối đa cầu chì dự phòng loại V xuyên dây |
125 A (gG) |
| Tối đa cầu chì dự phòng có dây nhánh |
315 A (gG) |
Thông số dữ liệu kỹ thuật sung
| Dòng xả tối đa Imax (8/20) µs |
: 100 kA |
Thông số hiển thị/điều khiển truyền tín hiệu
| Chức năng chuyển mạch |
Tiếp điểm PDT |
| Điện áp hoạt động |
12 V AC … 250 V AC |
| 125 V DC (200 mA DC) |
| Dòng điện hoạt động |
10 mA AC … 1 A AC |
| 1 A DC (30 V DC) |
| Phương thức kết nối |
Kết nối plug-in/vít qua COMBICON |
| Ren vít |
M2 |
| Mô-men xoắn siết chặt |
0.25 Nm |
| Chiều dài tước |
7 mm |
| Tiết diện dây dẫn linh hoạt |
0.14 mm² … 1.5 mm² |
| Tiết diện dây dẫn đặc |
0.14 mm² … 1.5 mm² |
| Tiết diện dây dẫn AWG |
28 … 16 |
Thống số kết nối dữ liệu
| Phương thức kết nối |
Kết nối vít |
| Ren vít |
M5 |
| Mô-men xoắn siết chặt |
4.5 Nm |
| Chiều dài tước |
18 mm |
| Tiết diện dây dẫn linh hoạt |
2.5 mm² … 35 mm² |
| Tiết diện dây dẫn đặc |
2.5 mm² … 35 mm² |
| Tiết diện dây dẫn AWG |
13 … 2 |
| Phương thức kết nối |
Lug cáp kiểu nĩa |
| Tiết diện dây dẫn linh hoạt |
1.5 mm² … 16 mm² |
Tiêu chuẩn UL về thông số kỹ thuật
| Loại SPD |
2CA |
| Điện áp hoạt động liên tục tối đa MCOV (L-N) |
264 V AC |
| Điện áp hoạt động liên tục tối đa MCOV (L-G) |
264 V AC |
| Điện áp hoạt động liên tục tối đa MCOV (N-G) |
350 V AC |
| Điện áp định danh |
240 V AC |
| Dòng tải định mức IL |
50 A |
| Chế độ bảo vệ |
L-N |
| L-G |
| N-G |
| Hệ thống phân phối điện |
1 pha |
| Tần số danh định |
50/60 Hz |
| Định mức bảo vệ điện áp VPR (L-N) |
1200 V |
| Định mức bảo vệ điện áp VPR (L-G) |
1500 V |
| Định mức bảo vệ điện áp VPR (N-G) |
1200 V |
| Dòng phóng điện danh định In |
20 kA |
| Định mức dòng điện ngắn mạch (SCCR) |
50 kA |
Tiêu chuẩn UL về hiển thị/điều khiển truyền tín hiệu
| Điện áp hoạt động |
125 V AC |
| Dòng điện hoạt động |
1 A AC |
| Mô-men xoắn siết chặt |
4 lbf-in. |
| Tiết diện dây dẫn AWG |
30 … 14 |
Tiêu chuẩn UL về kết nối dữ liệu
| Tiết diện dây dẫn AWG |
3 … 2 |
| Mô-men xoắn siết chặt |
40 lbf-in. |
Tiêu chuẩn và quy định
| Tiêu chuẩn/quy định |
IEC 61643-11 2011 |
| EN 61643-11 2012 |
