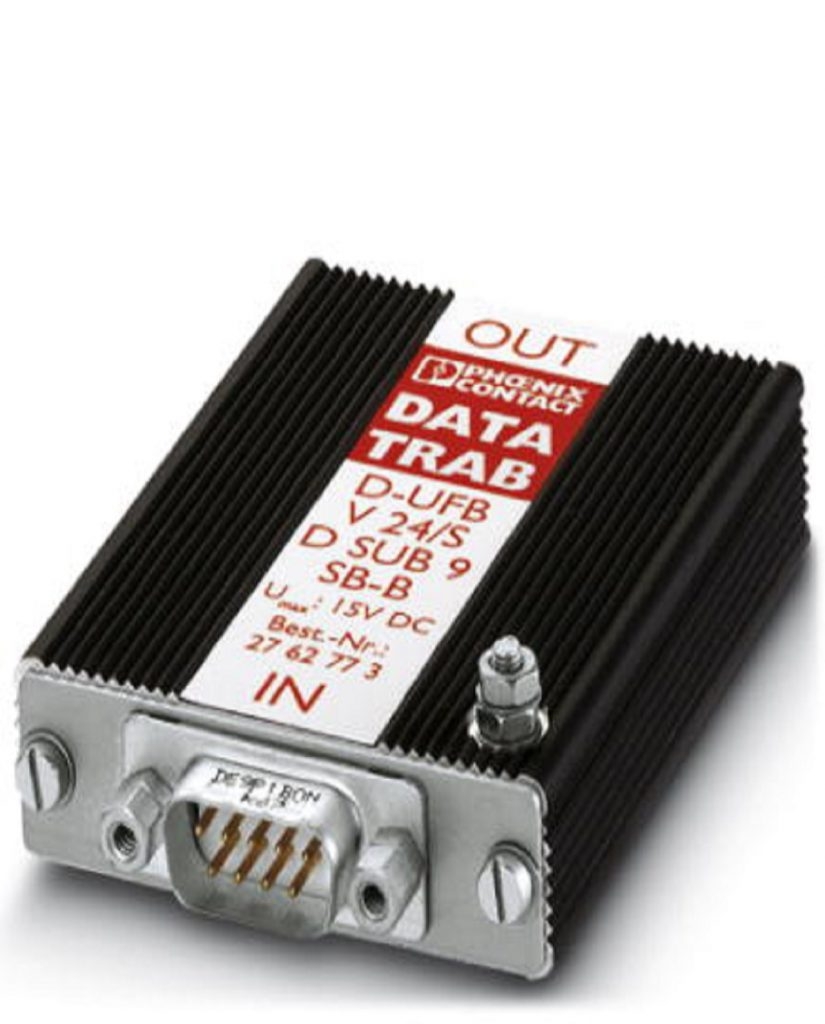

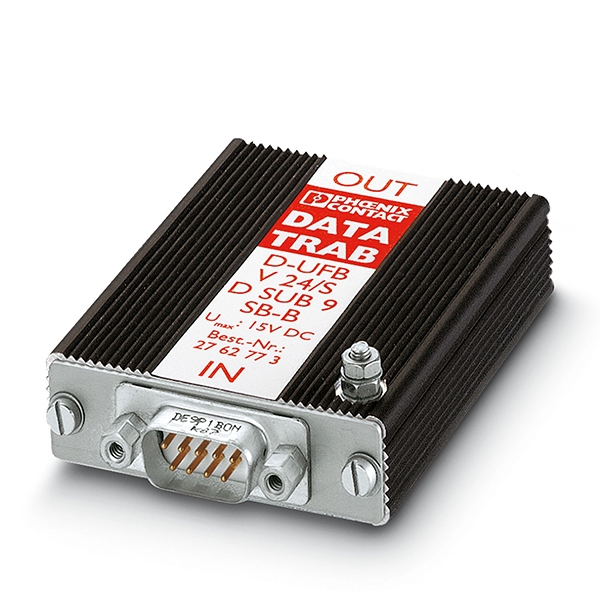

Surge protection device – D-UFB-V24/S-DSUB 9/SB-B – 2762773

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Mã sản phẩm: 2762773
Bộ chống sét cho đường RS 232 D-UFB, gắn nối tiếp với đường dây cần bảo vệ, điện áp norminal voltage: 24VDC, thiết kế gắp trên Din Rail loại connector D-SUB 9 chân.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

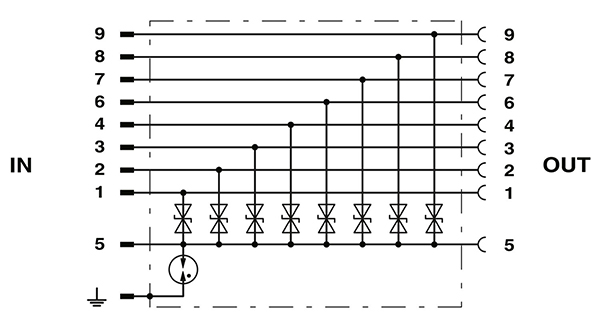

Sơ đồ dây bên trong:

Kích thước

Chiều cao	84.6 mm
Chiều rộng	24.5 mm
Độ sâu	54.5 mm

Điều kiện môi trường

Môi trường làm việc nhiệt độ	-40 °C … 60 °C
Chuẩn bảo vệ	IP20

Thông số chung

Vật liệu vỏ	Nhôm
Màu sắc	Đen
Tiêu chuẩn về khoảng cách và chiều dài đường rò	VDE 0110-1
	IEC 60664-1
Kiểu lắp	Cắm trung gian dành riêng cho kết nối
Loại	Phích cắm đính kèm
Hướng hành động	Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground

Thông số bảo vệ mạch

Phân loại thử nghiệm IEC	C1
	C3
Lớp yêu cầu VDE	C1
	C3
Điện áp liên tục tối đa U_C	15 V DC
Điện áp liên tục tối đa U_C (đường nối đất)
Điện áp liên tục tối đa U_C (tín hiệu đường dây)	15 V DC
Dòng điện danh định I_N	1 A (60 °C)
Vận hành dòng điện hiệu dụng I_C tại U_C	≤ 5 µA
Dòng điện dư I_PE	≤ 1 µA
Dòng phóng điện danh định I_n (8/20) µs (đường dây)	300 A
Dòng phóng điện danh định I_n (8/20) µs (dây nối đất)	300 A
Dòng phóng điện danh định I_n (8/20) µs (tín hiệu đường dây nối đất)	300 A
Dòng phóng điện danh định I_n (8/20) µs (tín hiệu nối đất)	5 kA
Tổng dòng điện đột biến (8/20) µs	5 kA
Tối đa dòng phóng điện I_max (8/20) µs (dây nối đất)	300 A
Dòng xung danh nghĩa Ian (10/1000) µs (đường nối đất)	59 A
Giới hạn điện áp đầu ra ở mức tăng đột biến tại 1 kV/µs (nối đất)	≤ 650 V
Giới hạn điện áp đầu ra ở mức tăng đột biến tại 1 kV/µs (tín hiệu đường dây)	≤ 22 V
Giới hạn điện áp đầu ra ở mức tăng đột biến tại 1 kV/µs (tấm chắn đường dây)	≤ 22 V
Giới hạn điện áp đầu ra ở mức 1 kV/µs (nối đất) tĩnh	≤ 650 V
Giới hạn điện áp đầu ra ở mức 1 kV/µs (tín hiệu đường dây) tĩnh	≤ 22 V
Điện áp dư tại I_n (tín hiệu đường dây)	≤ 28 V
Điện áp dư với Ian (10/1000) µs (tín hiệu đường dây)	≤ 25 V
Cấp độ bảo vệ điện áp U_p (đường dây)
Mức bảo vệ điện áp U_p (đường nối đất)	≤ 650 V
Mức bảo vệ điện áp U_p (tín hiệu đường dây)	≤ 28 V
Thời gian phản hồi t_A (đường dây)	≤ 1 ns
Thời gian phản hồi t_A (tín hiệu đường dây)	≤ 1 ns
Thời gian phản hồi t_A (đường nối đất)	≤ 100 ns
Suy hao đầu vào aE, không đối xứng	0.1 dB (≤ 300 kHz)
	0.1 dB (≤ 30 kHz)
Tần số cắt fg (3 dB), không đối xứng (GND) trong hệ thống 50 Ohm	typ. 2.5 MHz
Tần số cắt fg (3 dB), không đối xứng (GND) trong hệ thống 600 Ohm	typ. 200 kHz
Độ bền xung (đường dây)	C1 – 500 V / 250 A
Độ bền xung (đường nối đất)	C1 – 500 V / 250 A
	C3 – 25 A

Dữ liệu kết nối

Phương thức kết nối	D-SUB-9
Phương thức kết nối IN	D-SUB-9 plug
Phương thức kết nối OUT	D-SUB-9 socket
Công nghệ kết nối	V.24

Tiêu chuẩn và quy định

Tiêu chuẩn/quy định	IEC 61643-21
Tiêu chuẩn/thông số kỹ thuật	IEC 61643-21 2000

ETIM

ETIM 2.0	EC000943
ETIM 3.0	EC000943
ETIM 4.0	EC000943
ETIM 5.0	EC000943

UNSPSC

UNSPSC 6.01	30212010
UNSPSC 7.0901	39121610
UNSPSC 11	39121610
UNSPSC 12.01	39121610
UNSPSC 13.2	39121620
