Thiết bị chống sét lan truyền đường nguồn 3P 4 dây 4kA – Type 2 surge arrester – VAL-MS 230/3+1 – 2838209 Your advantages

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Mã sản phẩm: 2838209
Có hoặc không có liên hệ chỉ báo từ xa nổi
Mã hóa cơ học của tất cả các khe
Chỉ báo trạng thái cơ học, quang học cho từng thiết bị chống sét
Ngắt kết nối thiết bị trên từng phích cắm riêng lẻ
Bộ chống sét đa kênh loại 2
Thiết bị chống sét plug-in nhất quán loại 2

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Type 2 surge arrester, 4-channel (in the 3+1 circuit) là bộ chống sét/ chống quá áp cấp 2 dùng cho nguồn 3 pha, 4 dây, dùng trong các tủ phân phối điện trong từng phân xưởng, từng tầng nhà. Imax: 40KA, Uc: 275KVA, Up: 1.5KV; gắn trên thanh DIN rail NS 35, gôm đế nhưng không bao gồm remote indicator contact ( cổng kết nối chỉ báo từ xa), sản xuất tại ĐỨC.

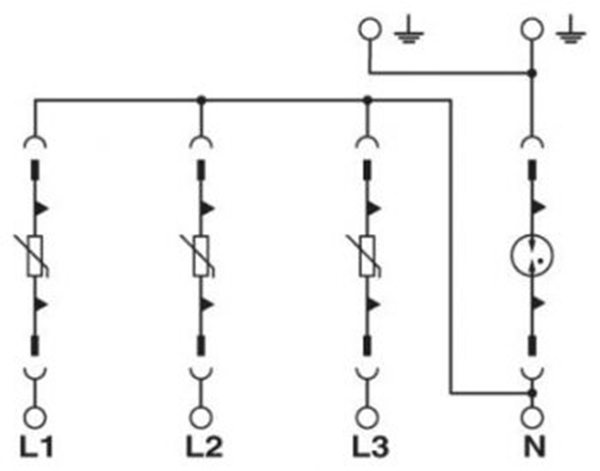

Sơ đồ :

Kích thước

Chiều cao	89.8 mm
Chiều rộng	71 mm
Độ sâu	65.7 mm (bao gồm đường ray DIN 7,5 mm)
Khoảng cách ngang	4 Div.

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP20 (chỉ khi sử dụng tất cả các điểm đầu cuối)
Nhiệt độ môi trường xung quanh (hoạt động)	-40 °C … 80 °C
Nhiệt độ môi trường xung quanh (bảo quản/vận chuyển)	-40 °C … 80 °C
Độ cao	≤ 2000 m (amsl (trên mực nước biển trung bình))
Độ ẩm cho phép (hoạt động)	5 % … 95 %
Sốc (hoạt động)	25g (Nửa hình sin / 11 ms / 3x ±X, ±Y, ±Z)
Độ rung (hoạt động)	5g (10 … 500 Hz / 2.5 h / X, Y, Z)

Tổng quan

Phân loại thử nghiệm IEC	II
	T2
Loại EN	T2
Hệ thống cấp nguồn IEC	TN-S
	TT
Chế độ bảo vệ	L-N
	L-PE
	N-PE
Loại lắp đặt	Đường ray DIN: 35 mm
Màu	Đen tuyền RAL 9005
Vật liệu vỏ	PA 6.6
	PBT
Mức độ ô nhiễm	2
Đánh giá khả năng cháy theo UL 94	V-0
Loại	Mô-đun đường ray DIN, hai phần, có thể chia được
Số vị trí	4
Thông báo lỗi bảo vệ chống sét	Quang học

Mạch bảo vệ

Điện áp danh định U_N	240/415 V AC (TN-S)
	240/415 V AC (TT)
Tần số danh nghĩa f_N	50 Hz (60 Hz)
Điện áp hoạt động liên tục tối đa U_C(L-N)	275 V AC
Điện áp hoạt động liên tục tối đa U_C (L-PE)	275 V AC
Điện áp liên tục tối đa U_C (N-PE)	260 V AC
Dòng tải định mức I_L	80 A
Dòng điện dư I_PE	≤ 5 µA
Điện năng tiêu thụ ở chế độ chờ P_C	≤ 360 mVA
Dòng phóng điện danh định I_n (8/20) µs	20 kA
Dòng xả tối đa I_max (8/20) µs	40 kA
Tuân theo xếp hạng ngắt hiện tại I_fi (N-PE)	100 A
Định mức dòng điện ngắn mạch I_SCCR	25 kA
Mức bảo vệ điện áp U_p (L-N)	≤ 1.35 kV
Mức bảo vệ điện áp U_p (L-PE)	≤ 1.6 kV
Mức bảo vệ điện áp U_p (N-PE)	≤ 1.5 kV
Điện áp dư U_res (L-N)	≤ 1.35 kV (ở I_n)
	≤ 1.1 kV (ở 10 kA)
	≤ 1 kV (ở 5 kA)
	≤ 0.9 kV (ở 3 kA)
Điện áp dư U_res (L-PE)	≤ 1.6 kV (ở I_n)
	≤ 1.2 kV (ở 10 kA)
	≤ 1 kV (ở 5 kA)
	≤ 0.9 kV (ở 3 kA)
Điện áp dư U_res (N-PE)	≤ 0.4 kV (ở I_n)
	≤ 0.25 kV (ở 10 kA)
	≤ 0.15 kV (ở 5 kA)
	≤ 0.1 kV (ở 3 kA)
Hoạt động TOV ở U_T (L-N)	335 V AC (5 giây/chế độ chịu đựng)
	440 V AC (120 phút / chế độ lỗi an toàn)
Hoạt động TOV ở U_T (N-PE)	1200 V AC (200 ms/chế độ chịu đựng)
Thời gian phản hồi t_A (L-N)	≤ 25 ns
Thời gian phản hồi t_A (L-PE)	≤ 100 ns
Thời gian phản hồi t_A (N-PE)	≤ 100 ns
Tối đa cầu chì dự phòng loại V thông qua dây	80 A (gG)
Tối đa cầu chì dự phòng có dây nhánh	125 A (gG)

Dữ liệu kết nối

Phương thức kết nối	Kết nối vít
Ren vít	M5
Mô-men xoắn siết chặt	3 Nm (1.5 mm² … 16 mm²)
	4.5 Nm (25 mm² … 35 mm²)
Chiều dài tước	16 mm
Tiết diện dây dẫn linh hoạt	1.5 mm² … 25 mm²
Tiết diện dây dẫn đặc	1.5 mm² … 35 mm²
Mặt cắt ruột dẫn AWG	15 … 2
Phương thức kết nối	Lug cáp kiểu nĩa
Tiết diện dây dẫn linh hoạt	1.5 mm² … 16 mm²

Thông số kỹ thuật

Loại SPD	4CA
Điện áp hoạt động liên tục tối đa MCOV (L-L)	550 V AC
Điện áp hoạt động liên tục tối đa MCOV (L-N)	275 V AC
Điện áp hoạt động liên tục tối đa MCOV (L-G)	275 V AC
Điện áp hoạt động liên tục tối đa MCOV (N-G)	260 V AC
Điện áp định danh	230/400 V AC
Phương thức bảo vệ	L-L
	L-N
	L-G
	N-G
Hệ thống phân phối điện	Wye
Tần số danh định	50/60 Hz
Đo điện áp giới hạn MLV (L-L)	2720 V
Đo điện áp giới hạn MLV (L-N)	1910 V
Đo điện áp giới hạn MLV (L-G)	2630 V
Đo điện áp giới hạn MLV (N-G)	1370 V
Dòng phóng điện danh định I_n (L-L)	20 kA
Dòng phóng điện danh định I_n (L-N)	20 kA
Dòng phóng điện danh định I_n (L-G)	20 kA
Dòng phóng điện danh định I_n (N-G)	20 kA
