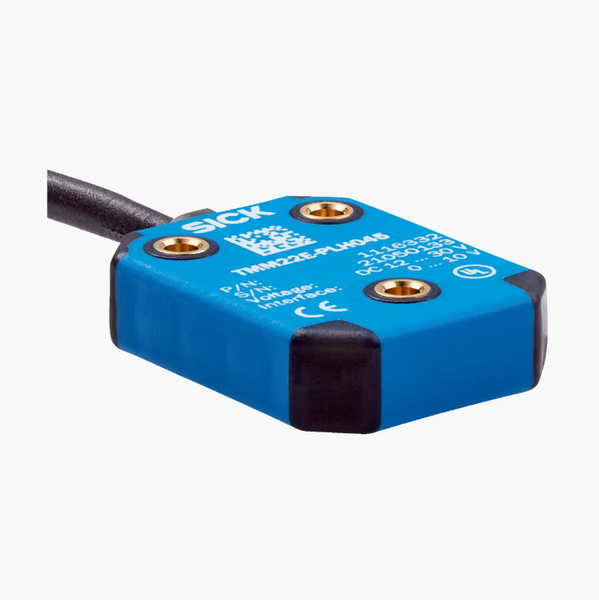

Cảm biến quán tính TMS/TMM22

Thương hiệu: SICK

Tình trạng: Còn hàng

Liên hệ

Cảm biến độ nghiêng TMS22 (trục đơn) và TMM22 (trục kép) cung cấp các phép đo độ nghiêng rất chính xác, tiết kiệm chi phí. Nền tảng của điều này là công nghệ MEMS mạnh mẽ, ghi điểm với sai số ± 0,1° và độ lặp lại cao. Các giá trị đo được xuất ra thông qua tín hiệu tương tự được tuyến tính hóa. Để đáp ứng các yêu cầu về điện trở cho các ứng dụng ngoài trời như nhà máy năng lượng mặt trời, các thiết bị điện tử cảm biến được nhúng trực tiếp vào vỏ trong quá trình ép phun. Điều này có nghĩa là các thiết bị TMS/TMM22 tuân thủ các yêu cầu theo xếp hạng vỏ IP66, IP68 hoặc IP69K. Thiết kế nhỏ gọn với chiều cao 10,4 mm cũng mang đến vô số lựa chọn tích hợp. Các biến thể cảm biến có thể được tham số hóa ở phía người dùng cũng có sẵn.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Những lợi ích

Đo độ nghiêng một hoặc hai chiều chính xác cho các ứng dụng nhạy cảm với chi phí

Độ tin cậy cao nhờ thiết kế cảm biến chắc chắn với thiết bị điện tử kèm theo chống bụi và chống thấm nước

Độ chính xác đo cao trong toàn bộ phạm vi đo ngay cả trong các điều kiện môi trường xung quanh đòi hỏi khắt khe nhờ khả năng triệt tiêu nhiễu được tối ưu hóa

Có thể được tích hợp vào nhiều ứng dụng nhờ kích thước nhỏ gọn

Tín hiệu đầu ra analog đảm bảo khả năng tương thích trong môi trường công nghiệp

Thông tin trạng thái liên tục của cảm biến nhờ phản hồi LED trực quan

Tính linh hoạt cao nhờ nhiều tùy chọn tham số hóa

Đặc trưng

Phạm vi đo lên tới 360° (1 trục) hoặc lên tới ± 90° (2 trục)

Công nghệ MEMS không hao mòn cho chất lượng tín hiệu và độ chính xác cao

Độ chính xác của phép đo: Lên tới ± 0,1°

Giao diện tương tự: 0 V đến 10 V và 4 mA đến 20 mA

Xếp hạng bao vây: IP66, IP68, IP69K

Chức năng đặt trước để zeroing trong quá trình cài đặt

Các biến thể có thể lập trình

Tích hợp rất linh hoạt

TMS/TMM22 truyền dữ liệu độ nghiêng chính xác của nó đến bộ điều khiển hệ thống thông qua tín hiệu tương tự được tuyến tính hóa. Để có khả năng tương thích cao, cảm biến có sẵn các giao diện analog phổ biến (0 V đến 10 V và 4 mA đến 20 mA). Các biến thể có thể tham số hóa có thể được điều chỉnh theo yêu cầu cụ thể của khách hàng cũng có sẵn. Hiện đang trong kế hoạch: Một phần mở rộng để bao gồm các giao diện kỹ thuật số như IO-Link và CANopen. Để giúp việc tích hợp hệ thống trở nên đơn giản nhất có thể, cáp cảm biến, được kết nối cố định với vỏ, có sẵn đầu nối đực M12 thẳng hoặc góc cạnh, có dây hở hoặc giải pháp tùy chỉnh.

TMS/TMM22 có sẵn với các giao diện tiêu chuẩn sau: 0 V đến 10 V và 4 mA đến 20 mA.

Tích hợp hệ thống linh hoạt nhờ đầu nối đực M12 thông dụng, dưới dạng biến thể với dây hở hoặc dưới dạng thiết kế đặc biệt.

Thiết kế nhỏ gọn: Với kích thước chỉ 38,8 mm x 30 mm x 10,4 mm, TMS/TMM22 phù hợp với nhiều ứng dụng.

Tích hợp dễ dàng: TMS/TMM22 dễ dàng phù hợp với các hệ thống hiện có nhờ thiết kế nhỏ gọn, giao diện và kiểu kết nối đa dạng.

Hiệu suất cao hơn trên mỗi tập

TMS/TMM22 có kích thước nhỏ gọn và giá trị đo đáng tin cậy nhờ công nghệ MEMS: Cảm biến gia tốc tích hợp xác định giá trị độ nghiêng bằng hệ thống vi cơ điện tử (MEMS) được xây dựng dự phòng bằng cách sử dụng những thay đổi điện dung rất nhỏ giữa hai thành phần silicon. Giá trị đo được sau đó được chuyển đổi thành tín hiệu điện áp và truyền vào hệ thống. Ưu điểm: Nhờ công nghệ MEMS, TMS/TMM22 không bị mài mòn, rất bền, không cần bảo trì và có khả năng chống rung và va đập.

Đây là cách hoạt động của phép đo độ nghiêng không tiếp xúc bằng công nghệ MEMS.

không xác định

TMS/TMM22 duy trì dung sai lỗi không đổi không lớn hơn ± 0,1°.

Bằng cách sử dụng chức năng cài sẵn, người dùng có thể đưa cảm biến về 0 và nhanh chóng đưa vào sử dụng.

Nhờ công nghệ MEMS mạnh mẽ, cảm biến độ nghiêng TMS/TMM22 mang lại độ chính xác cao với hiệu quả chi phí tuyệt vời.

Ở nhà trong vô số ứng dụng

TMS/TMM22 cho phép tích hợp dữ liệu độ nghiêng đáng tin cậy trong một loạt ứng dụng nhạy cảm về giá. Ví dụ, cảm biến lý tưởng để theo dõi mặt trời trong hệ thống quang điện. Phép đo độ nghiêng tạo cơ sở cho việc căn chỉnh chính xác các mô-đun quang điện cũng như để điều khiển và hiệu chỉnh các hệ thống theo dõi tương ứng. Vì ngay cả độ lệch 1° so với góc lý tưởng cũng làm giảm đáng kể hiệu suất năng lượng nên cần có độ chính xác cao bên cạnh hiệu quả kinh tế. Trong các ứng dụng di động và hậu cần, TMS/TMM22 giảm thiểu rủi ro xảy ra lỗi vận hành, do đó đảm bảo độ tin cậy cao.

Việc theo dõi tự động các mô-đun quang điện trong các công viên năng lượng mặt trời lớn có thể được thực hiện rất tiết kiệm nhờ đo độ nghiêng trực tiếp bằng TMS/TMM22.

Nhờ IP69K và kích thước nhỏ gọn, cảm biến này rất phù hợp cho các tác vụ cân bằng đơn giản trong máy di động.

Với chiều cao chỉ 10 mm, TMS/TMM22 dễ dàng phù hợp với các hệ thống lưu trữ dọc với không gian hạn chế, nơi nó phát hiện một cách đáng tin cậy các khay nạp một mặt hoặc không đồng đều.

Cho dù trong ngành năng lượng mặt trời, máy di động hay hệ thống xe dẫn đường tự động, TMS/TMM22 đều thực hiện các nhiệm vụ san lấp mặt bằng đơn giản và đo độ nghiêng một cách đáng tin cậy và rất tiết kiệm.

Rất khó khăn

Để đảm bảo rằng bụi và hơi ẩm không thể làm hỏng các thiết bị điện tử của TMS/TMM22, chúng được đặt trong một bộ phận chống bụi và chống nước trong quá trình ép phun vỏ. Cùng với công nghệ MEMS đáng tin cậy, điều này làm cho cảm biến độ nghiêng trở nên rất chắc chắn. Điều đó có nghĩa là sự dao động nhiệt độ cao, điều kiện môi trường khắc nghiệt hoặc làm sạch áp suất cao bằng tia nước không gây ra bất kỳ thách thức thực sự nào cho nó. Nhờ có cáp tích hợp cố định, TMS/TMM22 được phê duyệt theo xếp hạng vỏ IP69K. Dòng chữ laser trên vỏ của nó có thể chịu được mức bức xạ UV cao liên tục, do đó cho phép cảm biến luôn được xác định rõ ràng. Nhờ lắp 3 lỗ, nó nằm vừa vặn và có thể mang lại các giá trị đo chất lượng cao.

Lý tưởng cho các điều kiện băm: Các thiết bị điện tử được đóng gói hoàn toàn đảm bảo cảm biến đáp ứng các xếp hạng vỏ IP66, IP68 và IP69K.

Nhãn loại vẫn rõ ràng dễ đọc ngay cả khi tiếp xúc với bức xạ UV, độ ẩm hoặc bụi.

Biến động nhiệt độ mạnh hoặc tiếp xúc với tia cực tím cao không ảnh hưởng đến độ chính xác của phép đo độ nghiêng.

Dù được sử dụng ở sa mạc, nơi có rung động liên tục hay trong quá trình làm sạch áp suất cao – nhờ thiết kế chắc chắn, TMS/TMM22 mang lại các giá trị đo chính xác nhất quán, ngay cả trong các điều kiện khắt khe.
