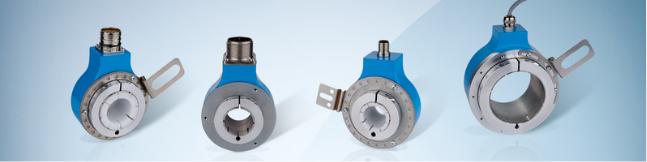

Bộ mã hóa gia tăng Sick DGS80

Những lợi ích

Đường kính trục rỗng lớn và nhiều loại ống kẹp loại bỏ nhu cầu về khớp nối đặc biệt và cho phép tích hợp nhanh chóng và dễ dàng vào nhiều ứng dụng.

Dễ dàng tích hợp vào hệ thống điều khiển nhờ dải điện áp cung cấp lớn Giảm thời gian lắp đặt nhờ vòng kẹp dễ lắp và khớp nối stato Thiết kế nhỏ gọn, tiết kiệm không gian tạo điều kiện lắp đặt trong không gian lắp đặt chật hẹp

Đặc điểm nổi bật của Sick DGS80

Xung trên mỗi vòng quay: Lên tới 8.192

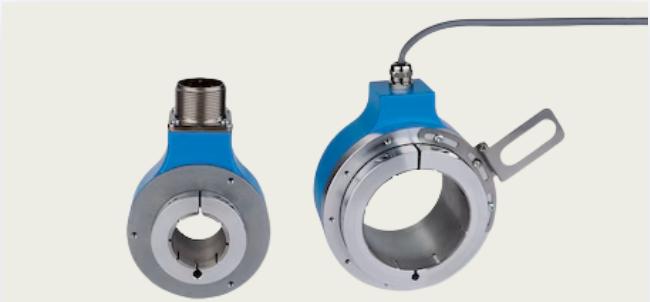

Đường kính vỏ: 81 mm, đường kính trục rỗng: 30 mm hoặc 42 mm

Đánh giá bao vây: IP65

Giao diện truyền thông: TTL, HTL

Các loại kết nối: Đầu nối và cáp nam M12, M23 và MS

Các ống kẹp có sẵn dưới dạng phụ kiện để điều chỉnh các trục có kích thước khác nhau

Có thể sử dụng ở mọi nơi nhờ đường kính lớn

Sick DGS80 mở ra các tùy chọn ứng dụng mới cho bộ mã hóa gia tăng: Nó đo lường đáng tin cậy chuyển động quay của trục động cơ lớn với tốc độ 3.600 vòng/phút.

Điều này được đảm bảo bởi đường kính trục rỗng lớn của bộ mã hóa – 30 mm và 42 mm – và các ống kẹp cách điện, có thể điều chỉnh riêng. Kết nối rườm rà với trục bộ mã hóa nhỏ hơn không còn cần thiết nữa.

Điều này có nghĩa là nhiều ứng dụng có thể được triển khai với bộ mã hóa này, ngay cả khi không gian cài đặt thiết bị bị hạn chế.

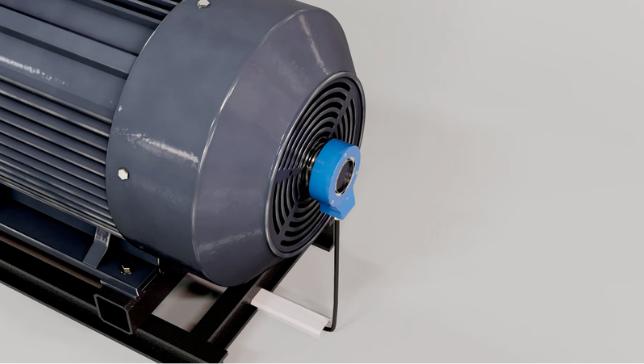

DGS80 cho phép phản hồi tốc độ từ động cơ xoay chiều quay - và ngăn chặn dòng điện mang bằng ống kẹp cách điện.

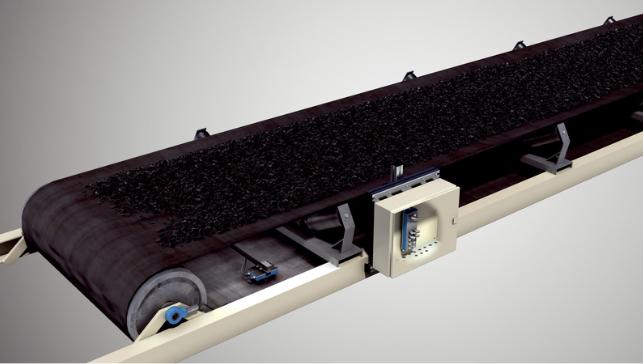

Đo tốc độ của băng tải và con lăn dẫn hướng web đảm bảo kiểm soát chính xác quy trình sản xuất.

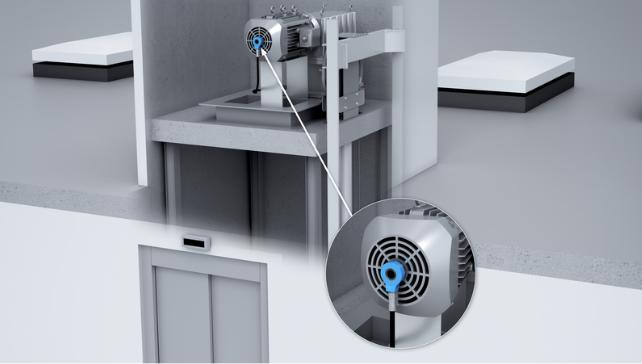

Bộ mã hóa thu thập dữ liệu chính xác để điều khiển tốc độ thang máy trên trục rỗng của động cơ AC

Tích hợp linh hoạt vào vô số thiết kế máy

Bộ mã hóa được đặc trưng bởi khả năng tương thích tuyệt vời: DGS80 có thể được điều chỉnh phù hợp với nhiều kích cỡ trục khác nhau và đo tốc độ quay của chúng lên tới tốc độ 3.600 vòng quay mỗi phút.

Nó cũng có nhiều tùy chọn kết nối. Bộ mã hóa cũng có thể được vận hành với các điện áp cung cấp rất khác nhau. Nhờ thiết kế phổ quát, DGS80 có thể được tích hợp vào hầu hết mọi hệ thống điều khiển hiện có.

Nhờ có dải điện áp cung cấp rộng từ 5 V đến 30 V, bộ mã hóa tương thích với hầu hết các hệ thống điều khiển.

Có thể dễ dàng tích hợp vào nhiều máy móc và nhà máy thông qua nhiều loại kết nối khác nhau như đầu nối hoặc cáp đực M12, M23 hoặc MS

Phạm vi nhiệt độ của bộ mã hóa kéo dài từ –25 °C đến +85 °C và bao gồm nhiều ứng dụng công nghiệp

Cài đặt đơn giản và tiết kiệm thời gian

DGS80 có thể được cài đặt chỉ trong vài bước, bất kể thiết kế máy. Các khớp nối stato có rãnh đảm bảo lắp bộ mã hóa dễ dàng với độ linh hoạt lắp cao cùng một lúc.

Với vòng kẹp, DGS80 cũng có thể được gắn nhanh chóng vào các trục rỗng. Đường kính ngoài nhỏ chỉ 82 mm cho phép lắp đặt ngay cả khi không gian chật hẹp.

Nhờ có nhiều loại điện áp cung cấp, DGS80 có thể được lắp đặt trong hầu hết mọi hệ thống điều khiển hiện có mà không cần bộ điều chỉnh điện áp ngược dòng.

Các khớp nối và ống kẹp stato có rãnh ở nhiều kích cỡ khác nhau mang lại sự linh hoạt cao cho việc gắn DGS80 trên động cơ và máy móc.

Vòng kẹp cho phép lắp đặt bộ mã hóa trực tiếp trên trục rỗng tiết kiệm thời gian và không gian

Sẵn sàng hoạt động trong nháy mắt: DGS80 rất dễ cài đặt, ngay cả khi không gian bị hạn chế Với thiết kế chắc chắn, phổ quát và đường kính trục rỗng lên tới 42 mm, DGS80 lý tưởng cho các ứng dụng phản hồi động cơ AC và sử dụng trong kỹ thuật cơ khí. Chi tiết kỹ thuật
