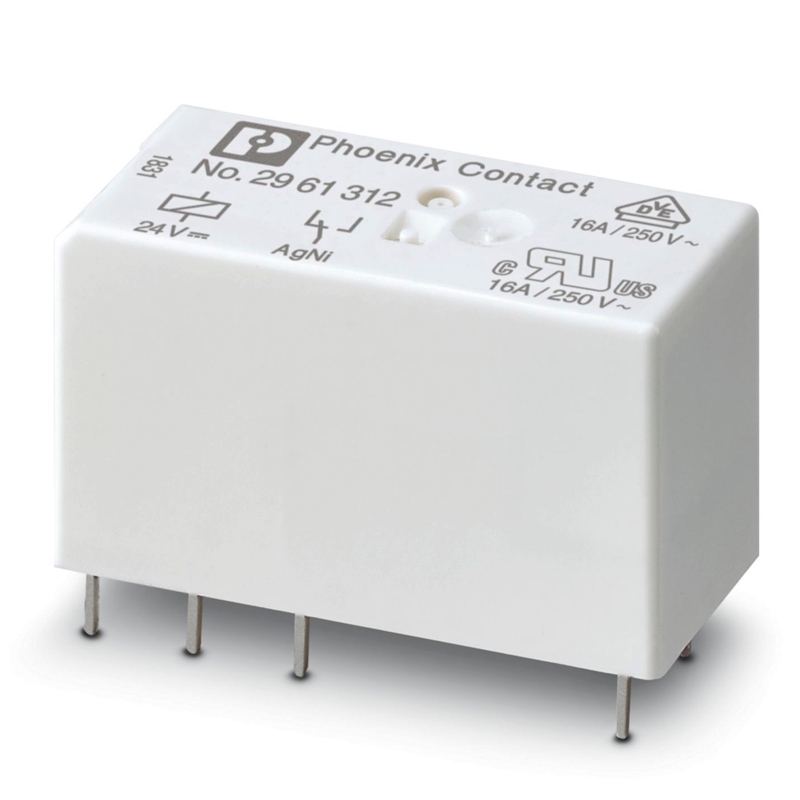

Relay Phoenix Contact REL-MR- 24DC/21HC – 2961312

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Phoenix Contact REL-MR- 24DC/21HC – 2961312 là relay mini dạng cắm 24 V DC, 1 tiếp điểm chuyển mạch, tiếp điểm công suất cho dòng liên tục cao.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan về Phoenix Contact 2961312

REL-MR- 24DC/21HC – mã 2961312 là relay công suất mini dạng cắm, được Phoenix Contact thiết kế với tiếp điểm công suất dành cho dòng điện liên tục cao.

Relay có 1 changeover contact, sử dụng điện áp đầu vào danh định 24 V DC và được thiết kế để vận hành liên tục với 100% operating factor.

Đặc điểm nổi bật của Phoenix Contact 2961312:

Tiếp điểm công suất cho dòng liên tục cao
Điện áp điều khiển 24 V DC
1 tiếp điểm chuyển mạch
Relay mini dạng cắm
Tuổi thọ cơ học 3 × 10⁷ chu kỳ
Công suất tổn hao tối đa 0,41 W
Điện áp thử 5 kV AC giữa cuộn dây và tiếp điểm

Thông số kỹ thuật Phoenix Contact REL-MR- 24DC/21HC

Thông số	Giá trị
Loại sản phẩm	Rơ le đơn
Bộ sản phẩm bao gồm	2903342 RIF-1-RPT-LDP-24DC/1X21
Chế độ hoạt động	Hệ số làm việc 100%
Tuổi thọ cơ khí	3 × 10⁷ chu kỳ
Đặc tính cách điện	—
Cấp quá điện áp	III
Cấp độ ô nhiễm	3
Tuổi thọ điện	Xem biểu đồ
Công suất tiêu tán tối đa ở điều kiện danh định	0,41 W
Điện áp thử nghiệm (cuộn dây/tiếp điểm)	5 kV AC (50 Hz, 1 phút, cuộn dây/tiếp điểm)
Điện áp đầu vào danh định UN	24 V DC
Dải điện áp đầu vào	15,6 V DC ... 57,6 V DC
Kiểu điều khiển và chức năng	Đơn ổn
Kiểu điều khiển (phân cực)	Không phân cực
Dòng điện đầu vào điển hình tại UN	17 mA
Thời gian đáp ứng điển hình	7 ms
Thời gian nhả điển hình	3 ms
Điện trở cuộn dây	1440 Ω ±10 % (tại 20 °C)
Kiểu chuyển mạch tiếp điểm	1 tiếp điểm chuyển đổi
Loại tiếp điểm chuyển mạch	Tiếp điểm đơn
Vật liệu tiếp điểm	AgNi
Điện áp chuyển mạch tối đa	250 V AC/DC
Điện áp chuyển mạch tối thiểu	12 V (tại 10 mA)
Dòng điện liên tục giới hạn	16 A
Dòng điện xung tối đa	50 A (20 ms)
Dòng điện chuyển mạch tối thiểu	10 mA (tại 12 V)
Khả năng cắt (tải thuần trở) tối đa	384 W (tại 24 V DC) 58 W (tại 48 V DC) 48 W (tại 60 V DC) 50 W (tại 110 V DC) 80 W (tại 220 V DC) 4000 VA (đối với 250 V AC)
Khả năng chuyển mạch	2 A (tại 24 V, DC13) 0,2 A (tại 110 V, DC13) 0,2 A (tại 250 V, DC13) 6 A (tại 24 V, AC15) 6 A (tại 120 V, AC15) 6 A (tại 250 V, AC15)
Tải động cơ theo UL 508	1/2 HP, 120 V AC (tiếp điểm thường mở N/O) 1 HP, 240 V AC (tiếp điểm thường mở N/O) 1/3 HP, 120 V AC (tiếp điểm thường đóng N/C) 3/4 HP, 240 V AC (tiếp điểm thường đóng N/C) 1/4 HP, 200 ... 250 V AC
Phương thức kết nối	Kết nối cắm / hàn
Chiều rộng	12,7 mm
Chiều cao	29 mm
Chiều sâu	15,7 mm
Màu sắc	Trắng (RAL 9010)
Điều kiện môi trường – Cấp bảo vệ	RT II
Nhiệt độ môi trường (vận hành)	-40 °C ... 85 °C
Nhiệt độ môi trường (bảo quản/vận chuyển)	-40 °C ... 85 °C
