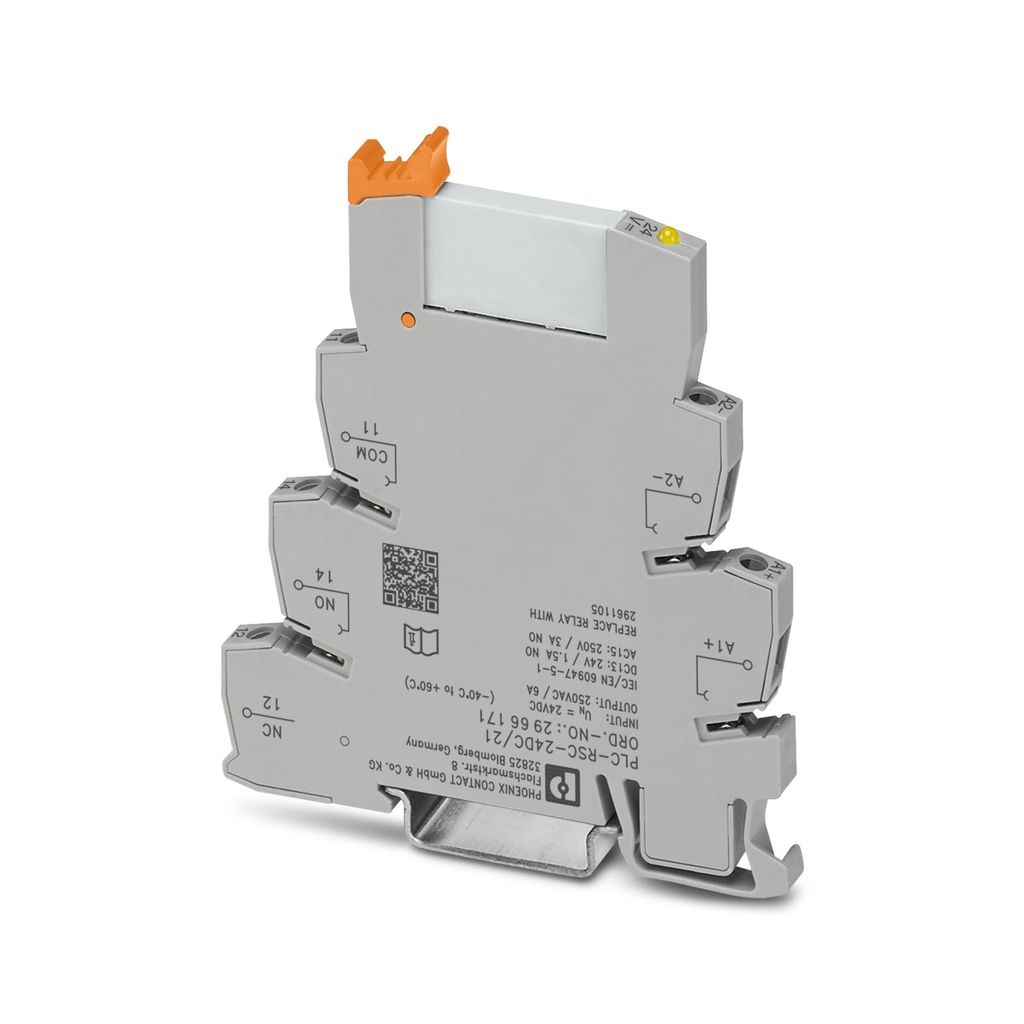

Relay Module - PLC-RSC- 24DC/21 - Phoenix Contact 2966171

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

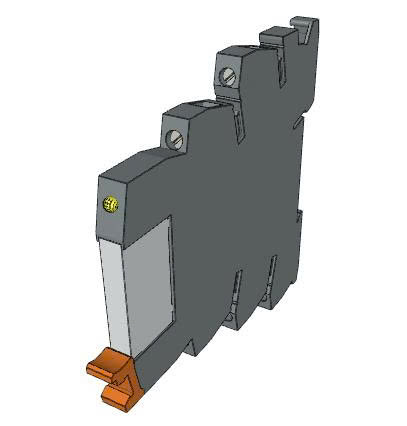

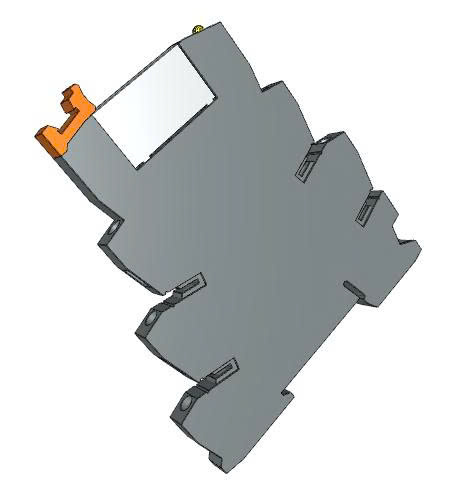

PLC-RSC-24DC/21 - 2966171 là mô-đun rơ le giao diện (PLC-INTERFACE) do Phoenix Contact sản xuất, gồm khối terminal cơ bản PLC-BSC…/21 với kết nối vít siết và rơ le cắm rời mini có tiếp điểm công suất .

PXC 2966171 được thiết kế để lắp trên thanh DIN rail NS 35/7,5, phù hợp cho các tủ điện điều khiển công nghiệp, hệ thống tự động hóa, PLC, và thiết bị đầu cuối I/O.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan về Phoenix Contact 2966171

PLC-RSC-24DC/21 (Mã sản phẩm: 2966171) là mô-đun rơ le PLC-INTERFACE được thiết kế bởi Phoenix Contact – thương hiệu hàng đầu thế giới về thiết bị kết nối và tự động hóa công nghiệp.

Đặc điểm nổi bật:

Thiết kế mô-đun linh hoạt: dễ dàng thay thế hoặc mở rộng số kênh điều khiển.
Kết nối vít chắc chắn, đảm bảo tiếp xúc điện ổn định trong môi trường công nghiệp rung động.
Tiếp điểm công suất giúp chuyển mạch an toàn cho cả tín hiệu điều khiển và tải nhỏ.
Lắp đặt nhanh trên thanh DIN rail – tiết kiệm thời gian thi công và bảo trì.
Tuân thủ tiêu chuẩn quốc tế về an toàn và EMC.
Phụ kiện đầy đủ: cầu nối tiềm năng, tấm tách điện áp cao, đèn LED hiển thị, giúp đồng bộ trong hệ thống tủ điện.

Lưu ý khi vận hành

Khi điện áp lớn hơn 250 V (L1, L2, L3), phải lắp tấm cách ly PLC-ATP giữa các khối đầu cuối cùng loại nằm liền kề nhau trong các mô-đun.

Sau đó, việc nối cầu tiềm năng (Potential bridging) sẽ được thực hiện bằng thanh nối FBST 8-PLC... hoặc FBST 500...

Thông số kỹ thuật

Thông số chung củaPXC 2966171

Chế độ hoạt động	Hệ số hoạt động 100%
Tuổi thọ cơ khí	2x 10 7 chu kỳ
Công suất tiêu tán tối đa cho điều kiện danh nghĩa	0,22 W
Điện áp thử nghiệm (Cuộn dây/tiếp điểm)	4 kV AC (50 Hz, 1 phút, cuộn dây/tiếp điểm)
Điện áp cách điện định mức	250 V
Điện áp chịu xung định mức	6kV
Loại quá áp	III
Mức độ ô nhiễm	3
Xếp hạng khả năng cháy theo UL 94 (Vỏ bọc)	V0 (Housing)
Kiểu lắp đặt	Lắp thanh ray DIN
Ghi chú lắp ráp	trong các hàng có khoảng cách bằng không
Vị trí lắp đặt	bất kì

Kích thước

Chiều rộng	6,2 mm
Chiều cao	80 mm
Chiều sâu	94 mm

Điều kiện môi trường xung quanh

Nhiệt độ môi trường (hoạt động)	-40 ° C … 60 ° C
Nhiệt độ môi trường (lưu trữ / vận chuyển)	-40 ° C … 85 ° C
Mức độ bảo vệ	RT III (Rơle) IP20 (Cơ sở chuyển tiếp) IP54 (Vị trí lắp đặt)

Nhiệt độ môi trường (hoạt động)

-40 ° C … 60 ° C

Nhiệt độ môi trường (lưu trữ / vận chuyển)

-40 ° C … 85 ° C

Mức độ bảo vệ

RT III (Rơle)

IP20 (Cơ sở chuyển tiếp)

IP54 (Vị trí lắp đặt)

Phía cuộn dây

Điện áp đầu vào danh nghĩa U N	24V DC
Phạm vi điện áp đầu vào	18,5 V DC … 33,6 V DC (ở 20 °C)
Kiểu điều khiển / chức năng	Monostable (đơn ổn)
Cực tính điều khiển (Drive polarity)	Có phân cực (polarized)
Dòng điện đầu vào điển hình tại UN	9 mA
Thời gian đáp ứng điển hình (Response time)	5 ms
Thời gian nhả điển hình (Release time)	8ms
Mạch bảo vệ	Bảo vệ ngược cực; Diode bảo vệ cực tính Freewheeling diode; Freewheeling diode
Hiển thị điện áp hoạt động	LED màu vàng

Phía chuyển đổi

Kiểu tiếp điểm	1 tiếp điểm chuyển đổi (1 changeover contact)
Dạng tiếp điểm	Tiếp điểm đơn
Kiểu kết nối tiếp điểm	Power contact
Vật liệu tiếp điểm	AgSnO
Điện áp chuyển đổi tối đa	250 V AC/DC (Lưu ý: Tấm tách PLC-ATP nên được lắp đặt cho điện áp lớn hơn 250 V (L1, L2, L3) giữa các khối đầu cực giống hệt nhau trong các mô đun liền kề. Sau đó, cầu nối tiềm năng được thực hiện với FBST 8-PLC … hoặc … FBST 500 …))
Điện áp chuyển đổi tối thiểu	5 V (100 mA)
Dòng điện liên tục cho phép (giới hạn)	6A
Dòng khởi động cực đại	10 A (4 s)
Dòng điện đóng cắt nhỏ nhất	10 mA (12 V)
Dòng ngắn mạch có điều kiện	200 A
Công suất tải cắt (tải thuần trở tối đa)	140 W (24 V DC) 20 W (48 V DC) 18 W (60 V DC) 23 W (110 V DC) 40 W (220 V DC) 1500 VA (250 V AC)
Cầu chì bảo vệ đầu ra	4 A gL/gG (loại NEOZED)
Khả năng đóng cắt tải tiêu chuẩn (theo IEC 60947-5-1)	2 A (24 V, DC13) 0.2 A (110 V, DC13) 0.1 A (220 V, DC13) 3 A (24 V, AC15) 3 A (120 V, AC15) 3 A (230 V, AC15)

Dữ liệu kết nối

Phương pháp đấu nối	Screw connection (đấu nối bằng vít)
Chiều dài tuốt dây	8 mm
Ren vít	M3
Tiết diện dây cứng	0.14 mm² … 2.5 mm²
Tiết diện dây mềm	0,14 mm² ... 2,5 mm² 0,2 mm² ... 2,5 mm² (Single ferrule) 2x 0,5 mm² ... 1,5 mm²(TWIN ferrule)
Tiết diện dây theo AWG	26...14
Mô-men siết	0.6 Nm … 0.8 Nm (tương đương 5 lbf-in … 7 lbf-in

Tuân thủ sản phẩm môi trường

Thời hạn sử dụng an toàn về môi trường - (Theo China RoHS)	EFUP-50 Bảng kê khai thành phần nguy hại được cung cấp trong mục “Manufacturer declaration” tại khu vực tải xuống của sản phẩm tương ứng. Với các sản phẩm có mã EFUP-E, không cần bảng kê khai China RoHS.
REACH candidate substance (CAS No.)	Hexahydromethylphthalic anhydride (CAS: n/a) Lead (CAS: 7439-92-1)
SCIP	20094ffa-eb95-4291-a21b-4463d52fab42
Fulfills EU RoHS substance requirements	Yes
Exemption	7(a), 7(c)-I
