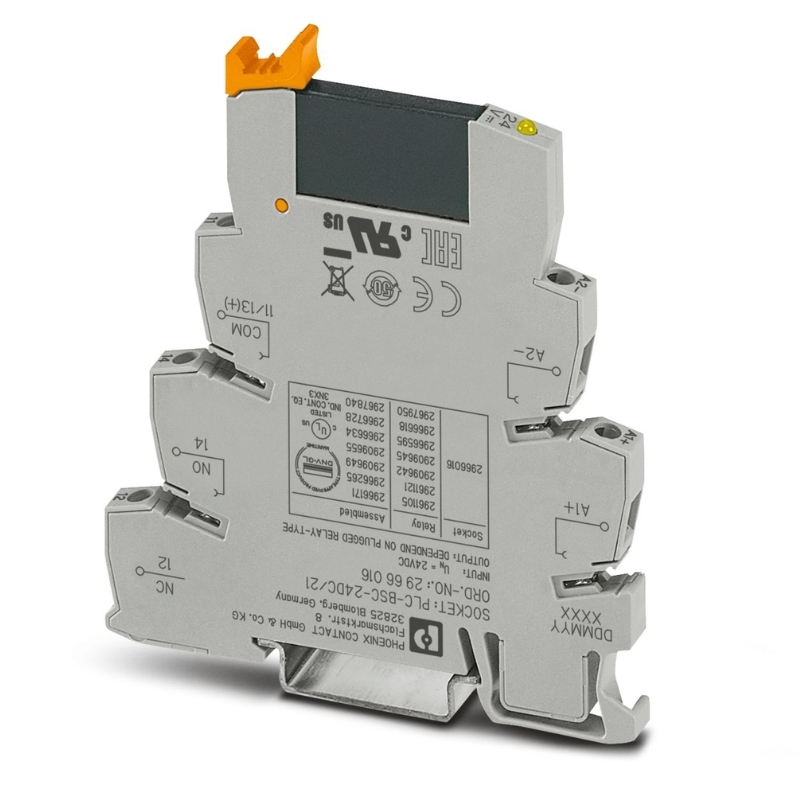

Rơ le bán dẫn Phoenix Contact PLC-OSC- 24DC/24DC/2 - 2966634

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Phoenix Contact PLC-OSC- 24DC/24DC/2 – mã 2966634 là module relay bán dẫn thuộc dòng PLC-INTERFACE, kết hợp đế terminal PLC-BSC.../21 với kết nối vít và relay bán dẫn mini dạng cắm.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan về PLC-OSC- 24DC/24DC/2

PLC-OSC- 24DC/24DC/2 - mã 2966634 được Phoenix Contact thiết kế cho các ứng dụng relay giao diện bán dẫn (solid-state relay interface) trong hệ thống điều khiển công nghiệp. Thiết bị có ngõ vào 24 V DC, ngõ ra 3–33 V DC/3 A, 1 tiếp điểm thường mở và được thiết kế để lắp trên thanh DIN NS 35/7,5.

So với relay cơ điện, cấu trúc relay bán dẫn không sử dụng tiếp điểm cơ khí chuyển động, phù hợp với các mạch cần đóng cắt tín hiệu DC. Module thuộc dòng PLC-INTERFACE, có thiết kế dạng cắm và sử dụng đế terminal PLC-BSC.../21 với kết nối vít.

Phoenix Contact 2966634 hỗ trợ chế độ vận hành 100% operating factor, phù hợp cho các ứng dụng cần module hoạt động liên tục.

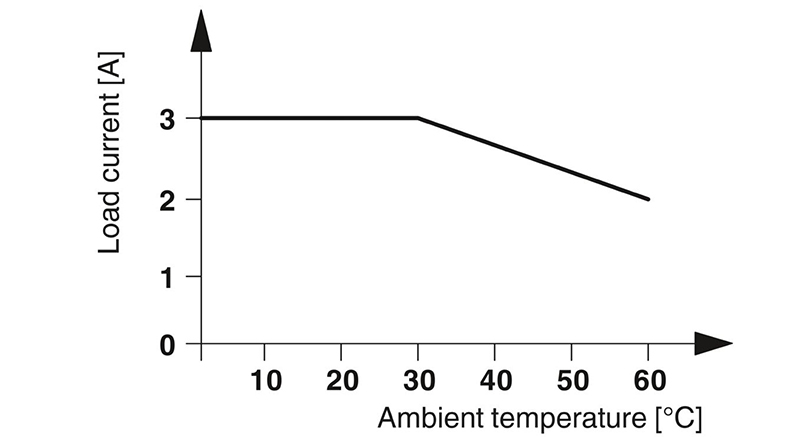

Sơ đồ đường cong giảm tải theo nhiệt độ:

sơ đồ đường cong giảm tải của PSC 2966634

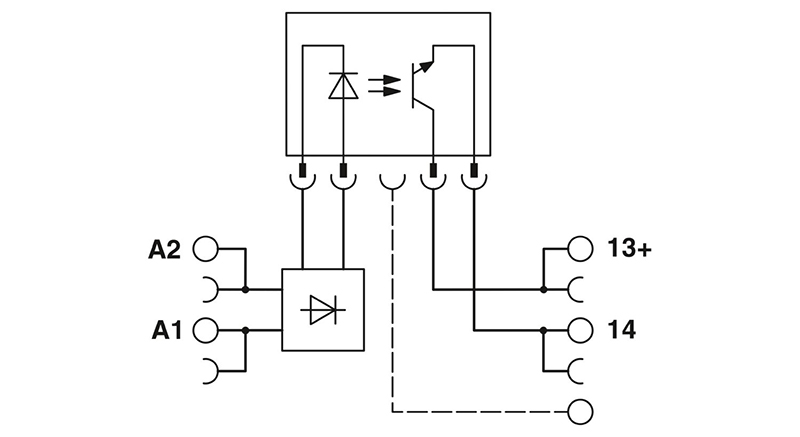

Sơ đồ nguyên lý (schematic/block diagram) của Rơ-le bán dẫn:

Sơ đồ nguyên lý của Rơ-le bán dẫn 2966634

Thông số kỹ thuật Phoenix Contact 2966634

Thông số	Giá trị
Loại sản phẩm	Module rơ le bán dẫn
Dòng sản phẩm	PLC-INTERFACE
Ứng dụng	Đa năng
Chế độ hoạt động	Hệ số làm việc 100%
Cách điện	Cách điện cơ bản
Cấp quá điện áp	III
Cấp độ ô nhiễm	2
Công suất tiêu tán tối đa ở điều kiện danh định	0,56 W
Điện áp thử nghiệm (đầu vào/đầu ra)	2,5 kV (50 Hz, 1 phút, đầu vào/đầu ra)
Điện áp đầu vào danh định UN	24 V DC
Điện áp danh định (rơ le bán dẫn cắm vào)	24 V DC
Dải điện áp đầu vào so với UN	0,8 ... 1,2
Dải điện áp đầu vào	19,2 V DC ... 28,8 V DC
Ngưỡng chuyển mạch tín hiệu "0" so với UN	≤ 0,4
Ngưỡng chuyển mạch tín hiệu "1" so với UN	≥ 0,8
Dòng điện đầu vào điển hình tại UN	8,5 mA
Thời gian đáp ứng điển hình	20 µs (tại UN)
Thời gian ngắt điển hình	300 µs (tại UN)
Đèn báo điện áp hoạt động	LED màu vàng
Mạch bảo vệ	Bảo vệ ngược cực; Diode bảo vệ phân cựcDiode dập xung; Diode dập xung
Tần số truyền	300 Hz
Kiểu chuyển mạch tiếp điểm	1 tiếp điểm thường mở (N/O)
Thiết kế đầu ra số	Điện tử
Kiểu kết nối tiếp điểm	Tiếp điểm công suất
Dải điện áp đầu ra	3 V DC ... 33 V DC
Dòng điện liên tục giới hạn	3 A (xem đường cong giảm tải)
Dòng điện xung tối đa	15 A (10 ms)
Độ sụt điện áp tại dòng điện liên tục giới hạn tối đa	≤ 200 mV
Mạch đầu ra	2 dây, cách ly (floating)
Mạch bảo vệ đầu ra	Bảo vệ ngược cực; Diode bảo vệ phân cựcBảo vệ chống xung điện áp
Phương thức kết nối	Kết nối bằng vít
Chiều dài tuốt dây	8 mm
Ren vít	M3
Tiết diện dây dẫn cứng	0,14 mm² ... 2,5 mm²
Tiết diện dây dẫn mềm	0,14 mm² ... 2,5 mm²0,2 mm² ... 2,5 mm² (đầu cos đơn)2 × 0,5 mm² ... 1,5 mm² (đầu cos TWIN)
Tiết diện dây dẫn theo AWG	26 ... 14
Mô-men siết	0,6 Nm ... 0,8 Nm
Chiều rộng	6,2 mm
Chiều cao	80 mm
Chiều sâu	94 mm
Màu sắc	Xám (RAL 7042)
Cấp chống cháy theo UL 94 (vỏ)	V0 (vỏ)
Nhiệt độ môi trường (vận hành)	-25 °C ... 60 °C
Nhiệt độ môi trường (bảo quản/vận chuyển)	-25 °C ... 70 °C
