Module Relay Phoenix Contact PLC-RPT- 24DC/21 - 2900299

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Phoenix Contact PLC-RPT- 24DC/21 – 2900299 là relay module PLC-INTERFACE, 24 V DC, 1 tiếp điểm chuyển mạch, kết nối Push-in, lắp DIN NS 35/7,5.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan về PLC-RPT- 24DC/21 – 2900299

Phoenix Contact PLC-RPT- 24DC/21 – mã 2900299 là module relay thuộc dòng PLC-INTERFACE, kết hợp giữa đế terminal PLC-BPT.../21 với kết nối Push-in và relay mini dạng cắm có tiếp điểm công suất. Module sử dụng điện áp đầu vào 24 V DC, có 1 tiếp điểm chuyển mạch và được thiết kế để lắp trên thanh DIN NS 35/7,5.

PLC-RPT- 24DC/21 được Phoenix Contact phát triển cho các ứng dụng relay giao diện (interface relay) trong hệ thống điều khiển công nghiệp. Thiết kế tích hợp giúp tạo một tầng trung gian giữa mạch điều khiển và mạch tải, đồng thời tối ưu không gian lắp đặt trong tủ điện.

PXC 2900299 thuộc PLC-INTERFACE, có chế độ vận hành 100% operating factor, phù hợp với các hệ thống cần relay hoạt động liên tục.

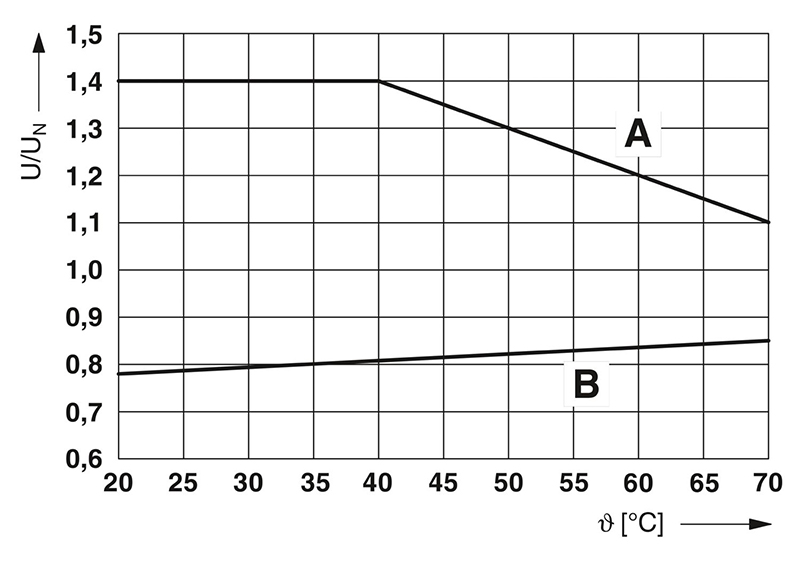

Sơ đồ đường cắt A:

Sơ đồ đường cắt A

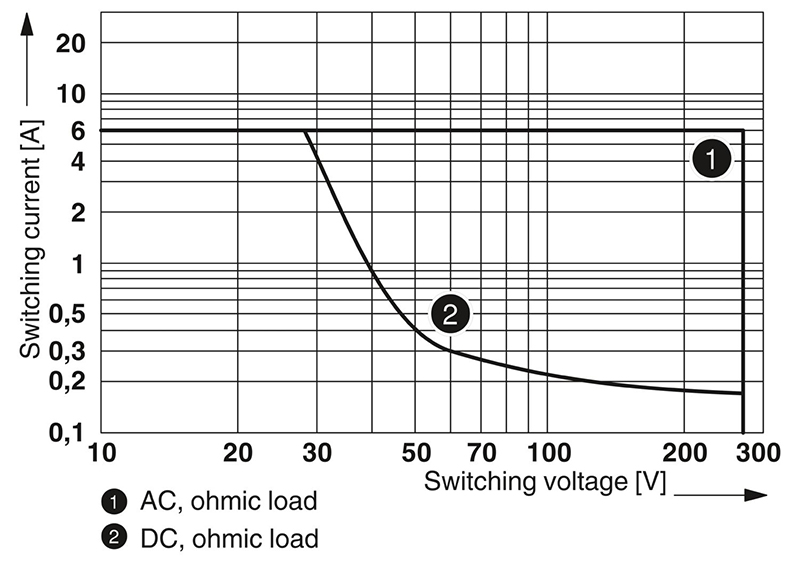

Interrupting rating của sản phẩm:

Interrupting rating

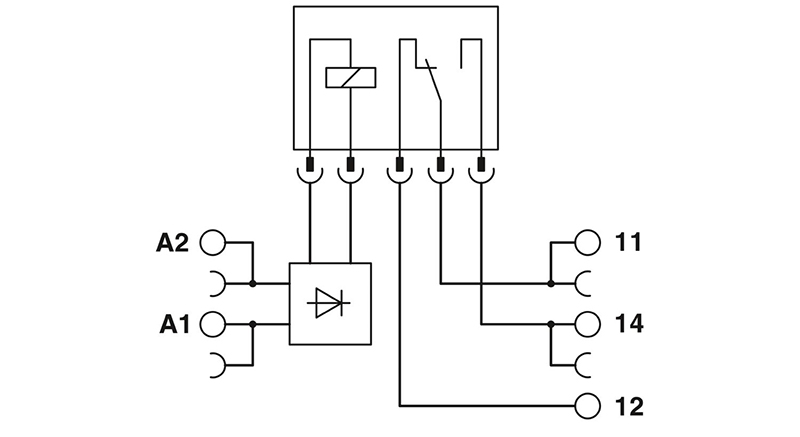

Sơ đồ:

sơ đồ điện của Phoenix Contact 2900299

Thông số kỹ thuật của Phoenix Contact 2900299

Thông số	Giá trị
Lưu ý khi vận hành	Đối với điện áp lớn hơn 250 V (L1, L2, L3) giữa các khối đầu nối giống nhau trong các module liền kề, phải lắp tấm ngăn cách PLC-ATP. Việc cầu nối điện thế được thực hiện bằng FBST 8-PLC... hoặc FBST 500....
Loại sản phẩm	Module rơ le
Dòng sản phẩm	PLC-INTERFACE
Ứng dụng	Đa năng
Chế độ hoạt động	Hệ số làm việc 100%
Tuổi thọ cơ khí	2 × 10⁷ chu kỳ
Công suất tiêu tán tối đa ở điều kiện danh định	0,22 W
Điện áp thử nghiệm (cuộn dây/tiếp điểm)	4 kV AC (50 Hz, 1 phút, cuộn dây/tiếp điểm)
Đặc tính cách điện: Cuộn dây/tiếp điểm	—
Điện áp cách điện định mức	250 V
Điện áp chịu xung định mức	6 kV
Cấp quá điện áp	III
Cấp độ ô nhiễm	3
Điện áp đầu vào danh định UN	24 V DC
Dải điện áp đầu vào	18,5 V DC ... 33,6 V DC (20 °C)
Điện áp danh định (rơ le điện cơ cắm vào)	24 V DC
Kiểu điều khiển và chức năng	Đơn ổn
Kiểu điều khiển (phân cực)	Có phân cực
Dòng điện đầu vào điển hình tại UN	9 mA
Thời gian đáp ứng điển hình	5 ms
Thời gian nhả điển hình	8 ms
Mạch bảo vệ	Bảo vệ ngược cực; Diode bảo vệ phân cựcBảo vệ chống xung điện áp; Diode dập xung
Đèn báo điện áp hoạt động	LED màu vàng
Kiểu chuyển mạch tiếp điểm	1 tiếp điểm chuyển đổi
Loại tiếp điểm chuyển mạch	Tiếp điểm đơn
Kiểu kết nối tiếp điểm	Tiếp điểm công suất
Vật liệu tiếp điểm	AgSnO
Điện áp chuyển mạch tối đa	250 V AC/DC (Đối với điện áp lớn hơn 250 V (L1, L2, L3) giữa các khối đầu nối giống nhau trong các module liền kề, phải lắp tấm ngăn cách PLC-ATP. Việc cầu nối điện thế được thực hiện bằng FBST 8-PLC... hoặc ...FBST 500...)
Điện áp chuyển mạch tối thiểu	5 V (100 mA)
Dòng điện liên tục giới hạn	6 A
Dòng điện xung tối đa	10 A (4 s)
Dòng điện chuyển mạch tối thiểu	10 mA (12 V)
Dòng điện ngắn mạch	200 A (dòng điện ngắn mạch có điều kiện)
Khả năng cắt (tải thuần trở) tối đa	140 W (tại 24 VDC) 20 W (tại 48 VDC) 18 W (tại 60 VDC) 23 W (tại 110 VDC) 40 W (tại 220 VDC) 1500 VA (đối với 250 VAC)
Cầu chì đầu ra	4 A gL/gG NEOZED
Khả năng chuyển mạch	2 A (tại 24 V, DC13) 0,2 A (tại 110 V, DC13) 0,1 A (tại 220 V, DC13) 3 A (tại 24 V, AC15) 3 A (tại 120 V, AC15) 3 A (tại 230 V, AC15)
Phương thức kết nối	Kết nối Push-in
Chiều dài tuốt dây	10 mm
Tiết diện dây dẫn cứng	0,14 mm² ... 2,5 mm²
Tiết diện dây dẫn mềm	0,14 mm² ... 2,5 mm² 0,2 mm² ... 2,5 mm² (đầu cos đơn) 2 × 0,5 mm² ... 1 mm² (đầu cos TWIN)
Tiết diện dây dẫn theo AWG	26 ... 14
Chiều rộng	6,2 mm
Chiều cao	80 mm
Chiều sâu	94 mm
Màu sắc	Xám (RAL 7042)
Cấp chống cháy theo UL 94 (vỏ)	V0 (vỏ)
Cấp bảo vệ (rơ le)	RT III (rơ le)
Cấp bảo vệ (đế rơ le)	IP20 (đế rơ le)
Nhiệt độ môi trường (vận hành)	-40 °C ... 70 °C (xem đường cong giảm tải)
Nhiệt độ môi trường (bảo quản/vận chuyển)	-40 °C ... 85 °C
Kiểu lắp đặt	Lắp trên thanh DIN
Lưu ý lắp ráp	Lắp thành hàng với khoảng cách bằng 0
Vị trí lắp đặt	Bất kỳ

Lưu ý khi sử dụng PLC-RPT- 24DC/21

Theo thông tin kỹ thuật của sản phẩm, khi sử dụng điện áp lớn hơn 250 V (L1, L2, L3) giữa các terminal block giống nhau ở những module liền kề, cần lắp tấm ngăn PLC-ATP.

Trong trường hợp này, việc cầu nối tiềm năng (potential bridging) được thực hiện bằng FBST 8-PLC... hoặc FBST 500....

Đây là điểm cần lưu ý khi thiết kế và bố trí các module PLC-INTERFACE trong tủ điện có mức điện áp cao.

Ứng dụng của relay module PXC 2900299

Phoenix Contact 2900299 có thể được sử dụng trong nhiều hệ thống điều khiển công nghiệp như:

Tủ điện điều khiển máy móc.
Hệ thống tự động hóa công nghiệp.
Mạch relay giao diện giữa PLC và thiết bị ngoại vi.
Mạch chuyển đổi tín hiệu điều khiển.
Hệ thống điều khiển sử dụng nguồn 24 V DC.
Các ứng dụng cần relay trung gian dạng module.
Hệ thống cần bố trí relay trên thanh DIN.
