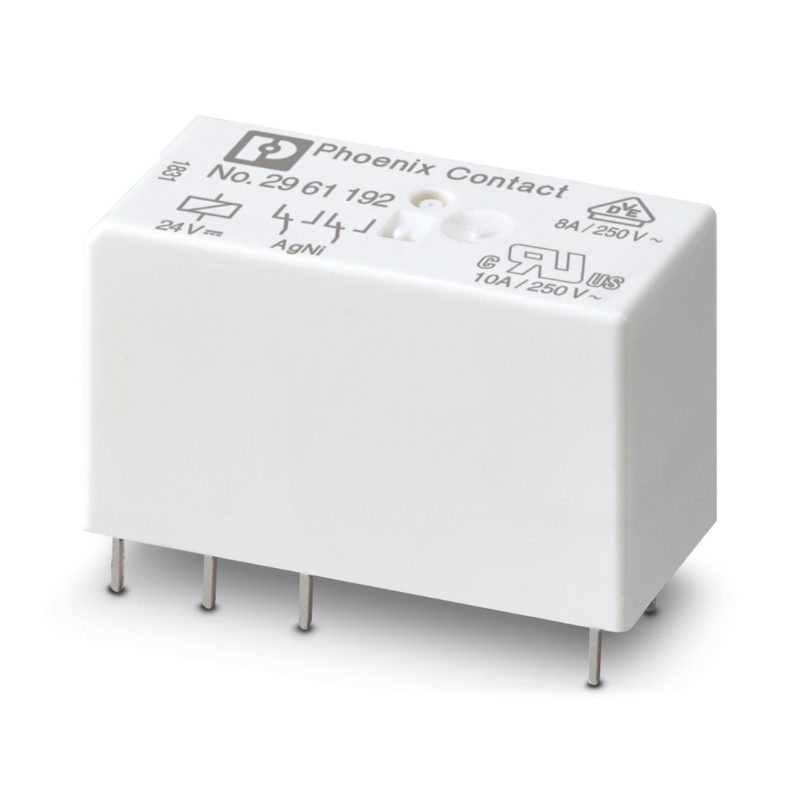

Relay trung gian Phoenix Contact REL-MR- 24DC/21-21 – 2961192

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Phoenix Contact REL-MR- 24DC/21-21 – 2961192 là relay trung gian dạng cắm, sử dụng điện áp điều khiển 24 VDC, thiết kế 2 tiếp điểm chuyển mạch (2 changeover contacts) và cơ cấu tác động đơn ổn định (monostable).

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan về relay Phoenix Contact REL-MR- 24DC/21-21

REL-MR- 24DC/21-21 thuộc nhóm relay công suất dạng mini cắm được của Phoenix Contact, được sử dụng để đóng cắt và cách ly tín hiệu trong hệ thống điều khiển.

Relay sử dụng nguồn vào định mức 24 V DC, cuộn hút không phân cực nên thuận tiện khi đấu nối. Với 2 tiếp điểm chuyển mạch, thiết bị có thể đáp ứng nhiều cấu hình điều khiển tùy theo sơ đồ mạch thực tế.

Đặc điểm nổi bật của sản phẩm:

Relay 1 kênh với 2 tiếp điểm chuyển mạch
Điện áp điều khiển 24 V DC
Đáp ứng nhanh, vận hành ổn định

Thông số kỹ thuật Phoenix Contact 2961192

Thông số	Giá trị
Loại sản phẩm	Rơ le đơn
Bộ sản phẩm bao gồm	2903334 RIF-1-RPT-LDP-24DC/2X21
Chế độ hoạt động	Hệ số làm việc 100%
Tuổi thọ cơ khí	3 × 10⁷ chu kỳ
Cách điện	Cách điện cơ bản
Cấp quá điện áp	III
Cấp độ ô nhiễm	3
Tuổi thọ điện	Xem biểu đồ
Công suất tiêu tán tối đa ở điều kiện danh định	0,41 W
Điện áp thử nghiệm (cuộn dây/tiếp điểm)	5 kV AC (50 Hz, 1 phút)
Điện áp thử nghiệm (tiếp điểm/tiếp điểm)	2,5 kV AC (50 Hz, 1 phút)
Điện áp thử nghiệm (tiếp điểm hở)	1 kV (50 Hz, 1 phút)

Điện áp đầu vào danh định UN	24 V DC
Dải điện áp đầu vào	15,6 V DC ... 59,52 V DC
Kiểu điều khiển và chức năng	Đơn ổn
Kiểu điều khiển (phân cực)	Không phân cực
Dòng điện đầu vào điển hình tại UN	17 mA
Thời gian đáp ứng điển hình	7 ms
Thời gian nhả điển hình	3 ms
Điện trở cuộn dây	1440 Ω ±10 % (tại 20 °C)

Mạch chuyển

Thông số	Giá trị
Kiểu chuyển mạch tiếp điểm	2 tiếp điểm chuyển đổi
Loại tiếp điểm chuyển mạch	Tiếp điểm đơn
Vật liệu tiếp điểm	AgNi
Điện áp chuyển mạch tối đa	250 V AC/DC
Điện áp chuyển mạch tối thiểu	5 V (10 mA)
Dòng điện liên tục giới hạn	8 A
Dòng điện xung tối đa	25 A (20 ms)
Dòng điện chuyển mạch tối thiểu	10 mA (5 V)
Khả năng cắt (tải thuần trở) tối đa	192 W (24 VDC) 96 W (48 V DC) 60 W (60 V DC) 44 W (110 V DC) 60 W (220 V DC) 2000 VA (250 V AC)
Khả năng chuyển mạch	2 A (24 V (DC13)) 0,2 A (250 V (DC-13)) 3 A (24 V (AC15)) 3 A (120 V (AC15)) 3 A (250 V (AC15))
Tải động cơ theo UL 508	1/4 HP, 120 V AC 1/2 HP, 240 V AC

Kích thước của sản phẩm:

Thông số	Giá trị
Chiều rộng	12,7 mm
Chiều cao	29 mm
Chiều sâu	15,7 mm

Ứng dụng của relay REL-MR- 24DC/21-21

Với thiết kế relay trung gian dạng cắm, điện áp điều khiển 24 V DC và 2 tiếp điểm chuyển mạch, Phoenix Contact 2961192 có thể được sử dụng trong nhiều hệ thống điều khiển công nghiệp như:

Mạch điều khiển và chuyển đổi tín hiệu.
Tủ điện điều khiển máy móc.
Hệ thống tự động hóa công nghiệp.
Mạch giao tiếp giữa thiết bị điều khiển và tải.
Các ứng dụng cần relay trung gian nhỏ gọn.
Hệ thống yêu cầu relay hoạt động liên tục.
Các mạch điều khiển sử dụng nguồn 24 VDC.

Mua relay Phoenix Contact REL-MR- 24DC/21-21 chính hãng tại Việt Nam

Vũ Nguyên JSC cung cấp relay Phoenix Contact REL-MR- 24DC/21-21 – mã 2961192, hỗ trợ khách hàng lựa chọn đúng mã relay và cấu hình phù hợp với hệ thống điều khiển.

Khi liên hệ Vũ Nguyên, khách hàng có thể được hỗ trợ:
