Varispeed G7 - Điều khiển vector nâng cao

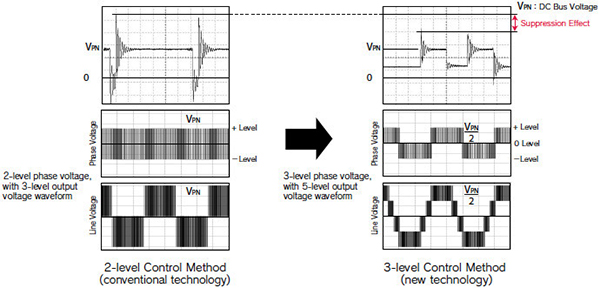

Đặc điểm của phương pháp điều khiển 3 cấp độ

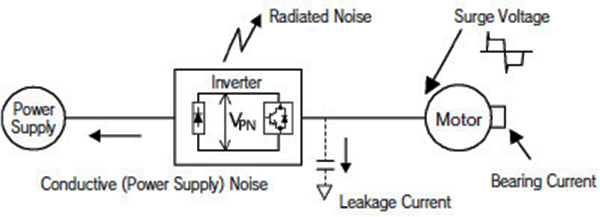

Biến tần thông dụng loại 400V đầu tiên trên thế giới sử dụng phương pháp điều khiển 3 cấp độ để đạt điện áp đầu ra sóng sin. Thiết bị giải quyết được các vấn đề về xung điện áp (bị ảnh hưởng bỏi lớp cách điện của động cơ) và sự ăn mòn điện phân của vòng bi động cơ (do điện áp trục). Các động cơ thông dụng hiện tại có thể được sử dụng mà không cần bộ lọc khử xung. Giảm đáng kể tiếng ồn và dòng rò (giảm một nửa khi so sánh nội bộ).

Xung điện áp thấp

Giảm xung điện áp cho động cơ, loại bỏ nhu cầu sử dụng thiết bị chống xung điện áp cho động cơ.

Nhiễu điện thấp

Giảm đáng kể nhiễu dẫn (cấp điện) và nhiễu xạ do biến tần, giảm tác động lên các thiết bị ngoại vi.

Nhiễu âm thấp

Nhiễu âm thấp, một ưu điểm khó có thể đạt được ở các thiết kế thông thường.

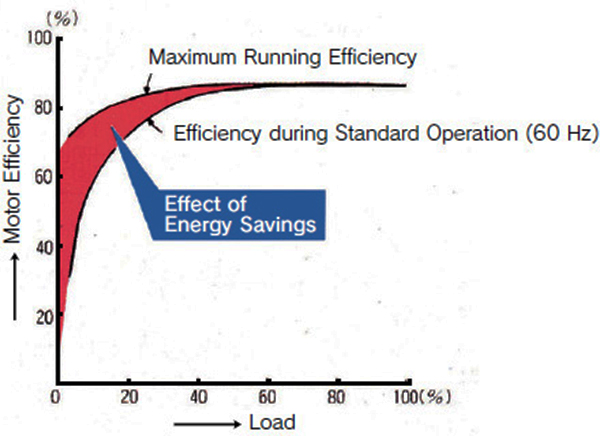

Điều khiển tiết kiệm năng lượng toàn diện

Điều khiển tiết kiệm năng lượng tiếp cận hiệu suất tối ưu. Vận hành đạt được hiệu quả cao và tiết kiệm năng lượng đối với bất kỳ ứng dụng nào ở chế độ điều khiển vector hoặc chế độ điều khiển V/f.

Giải pháp giảm dòng sóng hài

Tất cả các model có công suất từ 18,5 kW trở lên được trang bị cuộn kháng DC (DC reactor) để cải thiện hệ số công suất và hỗ trợ đầu vào 12 xung (Lưu ý).

Lưu ý:  Đối với đầu vào 12 xung, cần một máy biến áp có mạch thứ cấp sao-tam giác cho nguồn điện đầu vào.

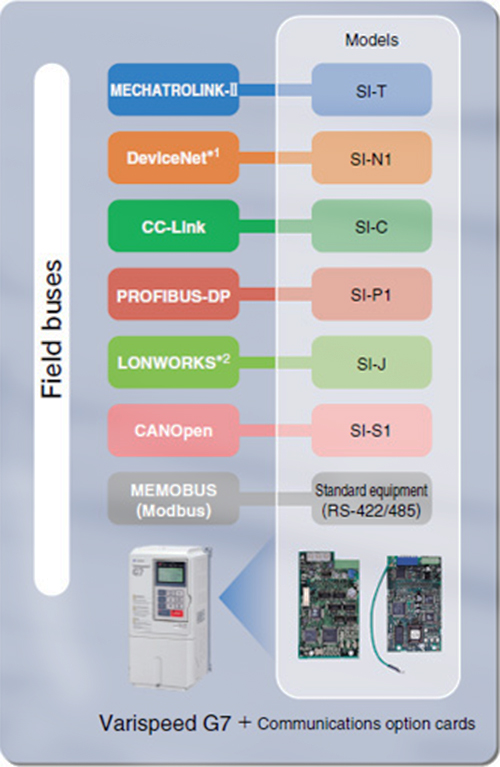

Hỗ trợ field network toàn cầu

Tất cả các model hoàn toàn đạt tiêu chuẩn RS-422/485 (Giao thức MEMOBUS/Modbus). Mạng khả dụng nhờ sử dụng card tùy chọn giao tiếp. Giờ đây người dùng có thể kết nối với máy chủ và PLC, dễ dàng quản lý tập trung thiết bị sản xuất và giảm được công tác đấu nối.

∗1 :   DeviceNet là một nhãn hiệu thương mại đã đăng ký của Hiệp hội các nhà cung cấp DeviceNet.
∗2 :   LONWORKS là một nhãn hiệu thương mại đã đăng ký của Echelon Corp.

Hiện có các nguồn điện DC như là các bộ chuyển đổi thông dụng.



Dịch vụ toàn cầu

Mạng lưới dịch vụ của chúng tôi hiện đã phủ sóng tại Hoa Kỳ, Đông Nam Á và các khu vực khác trên thế giới, hỗ trợ hoạt động kinh doanh của khách hàng tại nước ngoài.



Bộ thao tác số (Digital operator) hỗ trợ bảy ngôn ngữ

Bộ thao tác màn hình LCD kỹ thuật số được tích hợp như thiết bị tiêu chuẩn hỗ trợ bảy ngôn ngữ: Tiếng Nhật (katakana), tiếng Anh, tiếng Đức, tiếng Pháp, tiếng Ý, tiếng Tây Ban Nha và tiếng Bồ Đào Nha.

Tiêu chuẩn toàn cầu

Được chứng nhận: UL/cUL, nhãn hiệu CE và nhãn hiệu KC



Nguồn điện đa dạng

Đáp ứng đa dạng nguồn điện trên thế giới

Dòng 200 V ba pha (200 đến 240 V)

Dòng 400 V ba pha (380 đến 480 V)

Các đặc tính mômen nổi bật

Bộ quan sát mới (đang chờ cấp bằng sáng chế) cải thiện các đặc tính mômen (150%/0,3 Hz đối với chế độ điều khiển vector mạch hở 2) để cung cấp công suất cao cho mọi loại máy. Với PG, có thể vận hành ở mômen cao trên 150% ngay cả ở tốc độ bằng không.

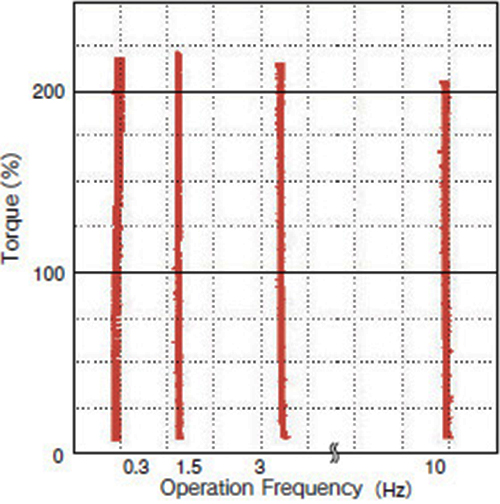

Mômen cao từ 1/200 tốc độ
(Auto-tuning động, điều khiển vector mạch hở)
[phạm vi điều khiển tốc độ 1:200 với PG 1:1000]



Điều khiển mômen chính xác

Chức năng giới hạn mômen chính xác hỗ trợ điều khiển chính xác mômen đầu ra, bảo vệ máy của khách hàng khỏi dao động tải đột ngột.

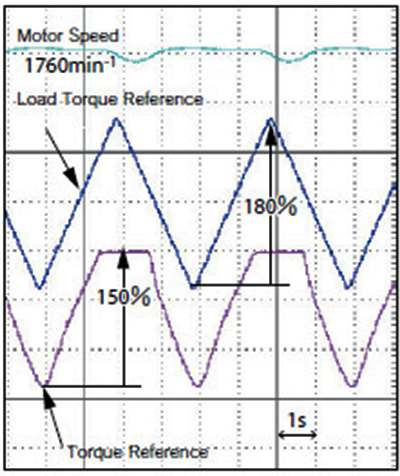

Torque Control (Torque limit set at 150%)



Độ đáp ứng được kiểm chứng

Điều khiển theo dõi model đảm bảo đáp ứng nhanh ngay cả khi không có PG (gấp đôi trong so sánh thực hiện tại nhà máy).

Với PG, người dùng có thể tận dụng điều khiển vector dòng tốc độ cao, thay đổi tham chiếu tốc độ đáp ứng nhanh (đáp ứng tốc độ 40 Hz/bộ động cơ). Tốc độ không đổi ngay cả khi tải dao động.

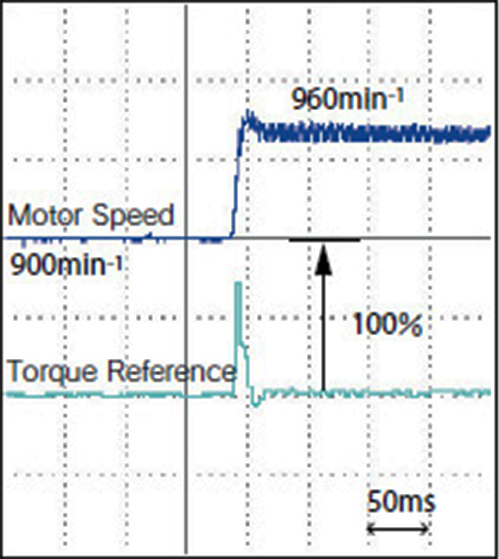

Đáp ứng nhanh với những thay đổi tham chiếu

(Đáp ứng bước tham chiếu tốc độ)

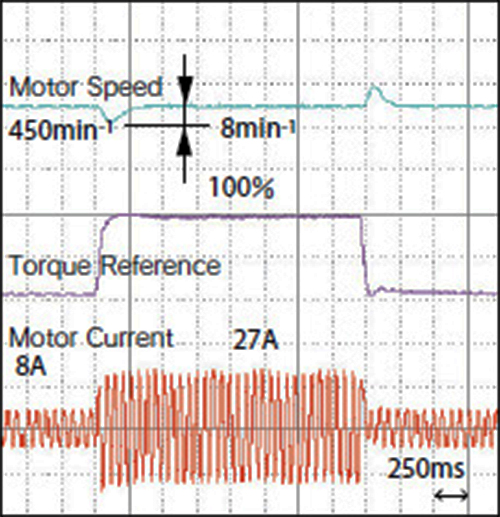

Xử lý dao động tải đột ngột

(Đặc trưng phục hồi tốc độ sau khi đột biến tải)



Tìm kiếm tốc độ cao (đang chờ cấp bằng sáng chế)

Chức năng tìm kiếm tốc độ cao giảm thời gian phục hồi sau khi mất điện tạm thời (giảm một nửa trong so sánh thực hiện tại nhà máy).

Có thể phục hồi bất kể là hướng quay nào.

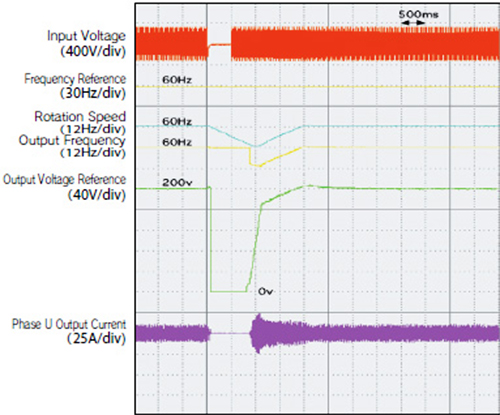

Khởi động nhanh, không rung
(Vận hành liên tục sau khi mất điện tạm thời)

Chức năng auto-tuning đơn giản

Cùng với chức năng chạy tự động (auto-tuning) thông thường, còn có chức năng chạy tự động tĩnh (static auto-tuning) mới để trích hiệu suất đỉnh (peak performance) từ các loại động cơ hiện đang sử dụng trên toàn thế giới.

Chức năng an toàn và bảo vệ

Các chức năng điều khiển dòng với tốc độ cao và độ chính xác cao hỗ trợ vận hành liên tục bằng cách triệt ngắt quá dòng, khởi động lại sau khi mất điện tạm thời, ngăn ngừa mất tốc và khởi động lại sau sự cố.

Nhiệt điện trở PTC trong động cơ giúp bảo vệ động cơ khỏi quá nhiệt.

Vận hành đơn giản

Bộ màn hình thao tác LCD 5 dòng kẻ hỗ trợ kiểm tra thông tin cần thiết một cách dễ dàng.

Và chức năng sao chép đảm bảo tải lên và tải về ổn định.

Dễ dàng cài đặt với chế độ lập trình nhanh.

Có thể kiểm tra ngay các hằng số thay đổi bằng chế độ xác nhận (verify mode).

Có thể vận hành từ xa bằng cáp nối dài tùy chọn.

Hiện có bộ màn hình thao tác LED cho các tùy chọn.

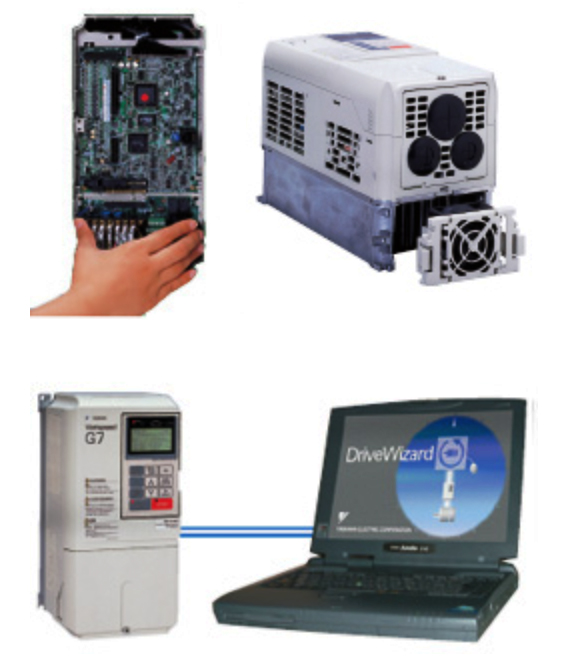

Bảo trì và kiểm tra dễ dàng

Các đầu cuối (terminals) rời giúp dễ dàng hoán đổi các unit được kết nối đầy đủ.

Tuổi thọ quạt làm mát rời one-touch được kéo dài nhờ chức năng điều khiển bật/tắt.

Có thể ghi và hiển thị tổng thời gian vận hành và thời gian vận hành quạt làm mát.

Hiện có công cụ hỗ trợ thông qua PC. Có thể quản lý tất cả các hằng số của mỗi biến tần bằng PC.

Có thể theo dõi được trạng thái tần số đầu ra, dòng điện đầu ra và các input/output terminals khi xảy ra sự cố để dễ dàng thực hiện công tác bảo trì.

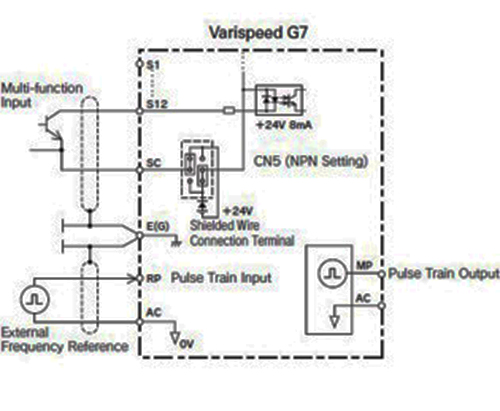

Nhiều giao diện I/O

Cùng với analog command input và analog monitor output, thiết bị còn hỗ trợ command input bằng xung và monitor output điều khiển bằng xung.

Hỗ trợ 10 đầu vào đa chức năng và 5 đầu ra đa chức năng.

Có thể chuyển Input terminal logic sang kiểu NPN/PNP. Cũng có một nguồn điện ngoài +24V để chọn signal input .





Dễ dàng tạo ra biến tần riêng

Varispeed G7 cho phép người dùng tạo ra các biến tần riêng bằng phần mềm tùy biến, trang bị các chức năng đặc biệt cho từng máy cụ thể của người dùng.

Thư viện phần mềm phong phú được xây dựng dựa trên chuyên môn sâu rộng về biến tần của Yaskawa∗giúp doanh nghiệp nâng cấp thiết bị của mình.

∗ :   Điều khiển cần trục, điều khiển thang máy, điều khiển tiết kiệm năng lượng (hiệu suất vận hành động cơ tối đa), điều khiển PID, v.v.
