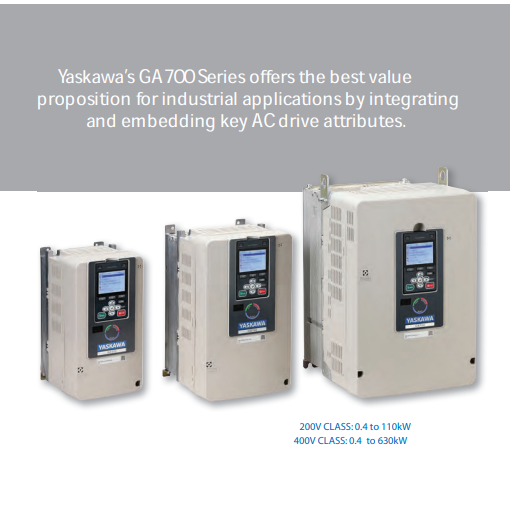

GA700 - Biến tần AC cho ứng dụng công nghiệp

Tích hợp mạng dễ dàng

Biến tần GA700 hỗ trợ mọi chuẩn truyền thông công nghiệp chính để phù hợp với nhiều loại mạng tự động hóa của nhà máy. Tiết kiệm dây đấu nối khi kết nối với bộ điều khiển lớp trên hoặc PLC qua các giao thức tích hợp sẵn có và/hoặc các tùy chọn giao tiếp chuyên dụng

Ưu điểm/tính năng tích hợp mạng

Hỗ trợ các chuẩn truyền thông thông dụng
• Đã được kiểm tra tính tương thích
• Kết nối lên tới 5 biến tần chỉ với một card mạng

Tiết kiệm chi phí với các giao thức tích hợp sẵn
• Hỗ trợ chuẩn truyền thông RS-422/485 MEMOBUS/Modbus
• Tốc độ truyền 115.2 kbps

Duy trì kết nối khi mất điện
• Áp dụng tiêu chuẩn công suất đầu vào cho bộ kiểm soát đầu vào +24VDC

Một cho tất cả

Điều khiển động cơ linh hoạt, chỉ với một biến tần, người dùng có thể điều khiển mọi động cơ điện cảm ứng hay động cơ nam châm vĩnh cửu dù có encoder (bộ mã hóa) hay không.

Ưu điểm/Tính năng điều khiển động cơ

Điều khiển động cơ linh hoạt
• Không cần tinh chỉnh với vector EZ
• Điều khiển mô-men xoắn hay tốc độ của mạch kín/mạch hở
• Điều khiển động cơ điện từ/động cơ nam châm vĩnh cửu
• Điều khiển động cơ đồng bộ từ trở (SynRM)
• Tần số đầu ra 590Hz
• Điều khiển tại tốc độ không

Tiết kiệm điện
• Điều khiển với độ chính xác cao
• Tối ưu hóa hiệu quả năng lượng điện tự động với chức năng Tiết kiệm điện thông minh

Công cụ thiết lập cấu hình mạnh mẽ

DriveWizard® là một công cụ thiết lập cấu hình biến tần và thông số ngoại tuyến/trực tuyến. Công cụ trực quan và dễ sử dụng này được dùng nhằm thiết lập, bảo dưỡng và khắc phục sự cố để chỉnh sửa, lưu trữ thông số và so sánh tệp tin, cũng như lập xu hướng trực tuyến bằng tính năng hiện sóng vô cùng thiết thực.

Tùy biến

GA700 nâng cao trải nghiệm lập trình với DriveWorksEZ®. DriveWorksEZ® hỗ trợ môi trường đồ họa kéo-thả bằng biểu tượng (icon) để bổ sung các chức năng lập trình, tùy chỉnh biến tần đáp ứng yêu cầu của nhiều loại máy và ứng dụng khác nhau mà không phải tốn chi phí lắp các bộ điều khiển gắn ngoài như là PLC hoặc bộ điều khiển khác.

Ưu điểm/Tính năng của ứng dụng Toolbox

Quản lý biến tần bằng DriveWizard®
• Quản lý tham số
• Hướng dẫn trực tuyến
• Lập báo cáo và xuất dữ liệu
• 6 kênh
• Theo dõi theo thời gian thực
• Truy cập thông qua USB, RS-232, EtherNet IP, Modbus TCP/IP và PROFINET
• Chuyển đổi tham số tự động từ các biến tần seri cũ

Tùy biến bằng DriveWorksEZ®
• Đồ họa biểu tượng (icon)
• Giao diện đồ họa kéo-thả
• Giao diện I/O, biến tần và mạng
• Lựa chọn từ 280+ khối chức năng
• Hàm logic/toán học
• Bộ định thời/bộ đếm
• Tạo thường trình con (subroutine)
• Tới 200 kết nối

Cài đặt Nhanh & Dễ dàng

GA700 đem đến trải nghiệm lập trình với bàn phím và giao diện người dùng trực quan. Việc cài đặt lập trình nhanh hơn và dễ dàng hơn nhờ các menu điều hướng và trình hướng dẫn cài đặt. Lập trình bàn phím được bổ sung bằng các biểu tượng tượng hình dễ hiểu.

Ưu điểm/Tính năng bàn phím

Tiết kiệm thời gian cài đặt:
• Trình hướng dẫn cài đặt
• Chức năng xem các tham số/ thông số giám sát thường dùng
• Bàn phím có khả năng lưu thông số
• Bộ tham số tương thích với các sản phẩm biến tần thế hệ trước
• Điều hướng nhanh
• Chức năng trợ giúp

Quản lý tham số biến tần
• Bàn phím sao chép
• Lưu trữ tới 4 bộ tham số biến tần
• Ghi dữ liệu bằng dữ liệu nhãn thời gian thực, và nhật ký lỗi (Dung lượng thẻ nhớ microSD lên đến 32GB)
• Xu hướng dữ liệu để phân tích năng lượng tiêu thụ
• Lưu trữ nhiều tham số
• Sao lưu tham số tự động

Dễ sử dụng
• Bàn phím LCD có tùy chọn Bluetooth®
• Điều khiển độ tương phản của màn hình
• Đồng hồ thời gian thực có nhãn thời gian
• Phím cài đặt thân thiện
• Lắp đặt bàn phím kéo dài bằng cáp mạng tiêu chuẩn qua cổng RJ45

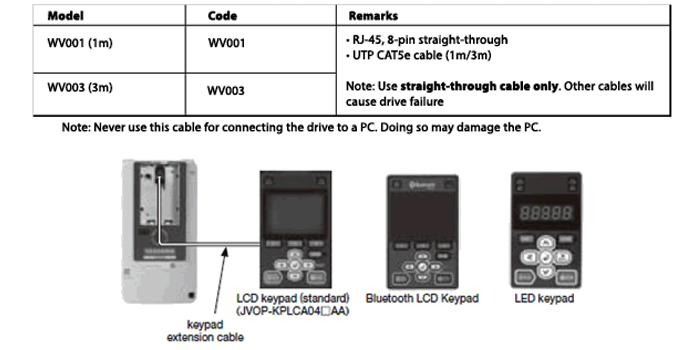

Cáp nối dài bàn phím

Hỗ trợ thao tác từ xa.

Cài đặt và Giám sát an toàn, tiện lợi

GA700 đem đến tính năng kết nối, điều khiển, lập trình bằng máy tính hoặc điện thoại di động. Với giao diện kết nối này, việc lập trình biến tần, truy cập tham số và giám sát đem lại sự an toàn và tiện lợi trong việc cài đặt biến tần. Thông tin lưu trữ của biến tần và tham số cài đặt được tải lên và truy cập từ Yaskawa Drive cloud.

Ưu điểm/Tính năng của chế độ công suất thấp

Chạy thử ở điện áp thấp
• Đầu vào nguồn điều khiển +24VDC tích hợp
• Đầu ra +24VDC khách hàng sử dụng
• Cài đặt biến tần không cần nguồn điện 3 pha
• Nâng cấp firmware
• Ghi dữ liệu/lưu trữ tham số
• Bo mạch đấu tín hiệu có khả năng tháo rời

Dich vụ đám mây
• Hướng dẫn trực tuyến
• Sao lưu tham số
• Mẹo xử lý sự cố
• Dữ liệu sản phẩm bổ sung

Ứng dụng di động
• DriveWizard® mobile

Tính năng an toàn tích hợp

Lắp đặt an toàn hơn với tính năng STO tích hợp. Tiêu chuẩn an toàn SIL3 STO với STO (Safe Torque Off - Tắt mômen an toàn) 2 chân cắm.

Ưu điểm/Tính năng chức năng an toàn

Tăng độ tin cậy/an toàn
• STO với SIL3/PLe theo tiêu chuẩn IEC 61800-5-2/IEC 61508/ISO 13849
• Màn hình EDM
• Giảm số lượng linh kiện

Đáp ứng tiêu chuẩn toàn cầu

Có chứng nhận toàn cầu về nhiều tiêu chuẩn ứng dụng và mức tuân thủ. Tiêu chuẩn toàn cầu như UL, CE đối với các chứng nhận cụ thể với ứng dụng.

Ưu điểm/Tính năng tiêu chuẩn

Tiêu chuẩn Quốc gia/Toàn cầu
• UL/cUL/CSA
• CE
• TUV
• EAC
• RCM
• KC

Tuân thủ
• RoHS

Bảo vệ môi trường với thiết kế linh hoạt

Thiết kế sản phẩm linh hoạt phù hợp với nhiều điều kiện môi trường khác nhau. Vỏ được thiết kế linh hoạt để lắp đặt tủ đơn giản ngoài trời.

Ưu điểm/Tính năng của sản phẩm được cải thiện

Dễ dàng lắp đặt - Tủ/Vỏ
• Tiêu chuẩn IP20
• Bộ kit tùy chọn tiêu chuẩn NEMA 1
• Chế độ bảo vệ 12/IP55 (quạt tản nhiệt)
• Bảng mạch phủ theo tiêu chuẩn IEC 60721-3-3, cấp 3C2/3S2
• Lắp đặt nối tiếp
• Transistor hãm/ thắng tích hợp (tới 75kW)

Giảm sóng hài/phát xạ
• Bộ lọc C3/C2 tích hợp theo tùy chọn của nhà máy
• DCL tích hợp (trên 18,5kW)
