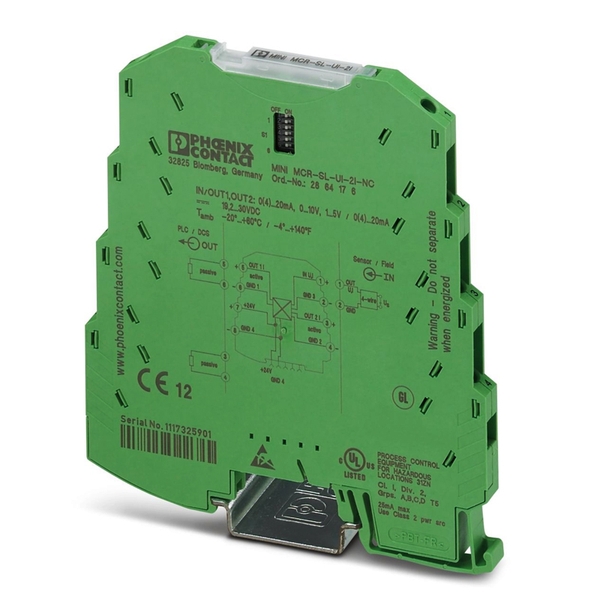

Bộ điều hòa tín hiệu MINI MCR-SL-UI-2I-NC - 2864176

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

MINI MCR-SL-UI-2I-NC - 2864176 thuộc dòng MINI Analog, cấu hình bằng DIP switch, hỗ trợ tín hiệu analog tiêu chuẩn và nguồn cấp 19,2...30 V DC.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Mã sản phẩm: MINI MCR-SL-UI-2I-NC

Dòng sản phẩm: MINI Analog

Product type: Input signal conditioner

Hãng: Phoenix Contact

Cấu hình: DIP switches

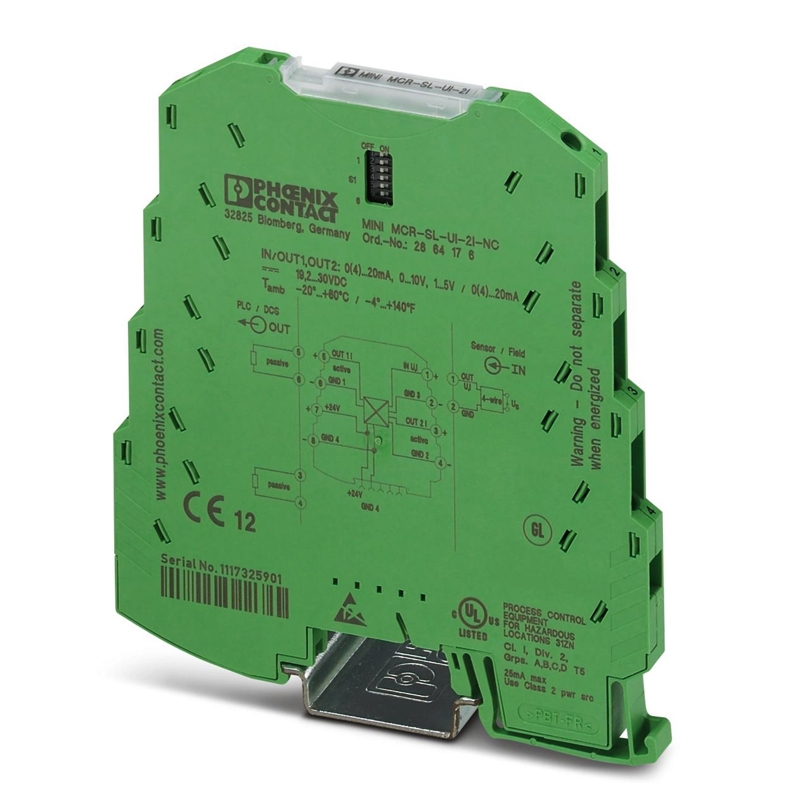

Tổng quan về bộ điều hòa tín hiệu MINI MCR-SL-UI-2I-NC

MINI MCR-SL-UI-2I-NC (mã 2864176) là bộ điều hòa tín hiệu đầu vào thuộc dòng MINI Analog, được thiết kế để cách ly điện, chuyển đổi, khuếch đại, lọc và nhân đôi tín hiệu analog tiêu chuẩn.

Thiết bị có chiều rộng chỉ 6,2 mm, hỗ trợ nhiều dải tín hiệu đầu vào/đầu ra và cung cấp hai ngõ ra dòng điện có thể cài đặt độc lập, phù hợp cho các hệ thống đo lường, điều khiển và tự động hóa công nghiệp.

Thiết bị thực hiện đồng thời nhiều chức năng xử lý tín hiệu gồm:

Cách ly điện giữa các mạch tín hiệu.
Chuyển đổi tín hiệu analog.
Khuếch đại tín hiệu.
Lọc tín hiệu.
Nhân đôi tín hiệu đầu vào thành hai tín hiệu đầu ra.
Cấu hình dải tín hiệu bằng DIP switch.

Thông số kỹ thuật của Phoenix Contact 2864176

Thông số	Giá trị
Ghi chú EMC	EMC: Sản phẩm cấp A, xem tuyên bố của nhà sản xuất trong khu vực tải xuống
Loại sản phẩm	Bộ điều hòa tín hiệu đầu vào
Dòng sản phẩm	MINI Analog
Số kênh	2
Cấu hình	Công tắc DIP
Cách ly điện	Cách ly 4 chiều
Cách ly điện giữa đầu vào và đầu ra	Có
Tần số giới hạn (3 dB)	Xấp xỉ 35 Hz
Công suất tiêu tán tối đa ở điều kiện danh định	500 mW
Mạch bảo vệ	Bảo vệ quá độ
Đáp ứng bước (0–99%)	≈ 10 ms
Hệ số nhiệt tối đa	< 0,01 %/K
Hệ số nhiệt, điển hình	< 0,004 %/K
Sai số truyền tối đa	≤ 0,2 % (giá trị cuối thang)
Sai số truyền, điển hình	< 0,1 %
Cách ly điện
Cấp quá điện áp	II
Cấp độ ô nhiễm	2
Cách ly điện đầu vào/đầu ra/nguồn cấp theo IEC/EN 61010	—
Tiêu chuẩn/quy định	IEC/EN 61010
Điện áp cách điện định mức	50 V AC/DC
Điện áp thử nghiệm	1,5 kV AC (50 Hz, 60 s)
Cách điện	Cách điện cơ bản
Nguồn cấp
Điện áp nguồn danh định	24 V DC
Dải điện áp nguồn	19,2 V DC ... 30 V DC (Có thể sử dụng đầu nối thanh DIN ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, mã hàng 2869728 để nối cầu điện áp nguồn. Có thể gài đầu nối này lên thanh DIN 35 mm theo EN 60715)
Dòng điện tiêu thụ tối đa	< 30 mA (tại 24 V DC, bao gồm tải)
Công suất tiêu thụ	< 600 mW
Tín hiệu: Điện áp/dòng điện
Số đầu vào	1
Có thể cấu hình/lập trình	Có, chưa cấu hình
Tín hiệu đầu vào điện áp	0 V ... 10 V (vui lòng chỉ rõ cài đặt khác khi đặt hàng)1 V ... 5 V
Tín hiệu đầu vào điện áp tối đa	30 V
Tín hiệu đầu vào dòng điện	0 mA ... 20 mA4 mA ... 20 mA
Tín hiệu đầu vào dòng điện tối đa	50 mA
Điện trở đầu vào của ngõ vào điện áp	Xấp xỉ 100 kΩ
Điện trở đầu vào của ngõ vào dòng điện	Xấp xỉ 50 Ω
Tín hiệu: Dòng điện
Số đầu ra	2
Có thể cấu hình/lập trình	Có, chưa cấu hình
Điện áp không tải	9 V
Tín hiệu đầu ra dòng điện	0 mA ... 20 mA4 mA ... 20 mA
Tín hiệu đầu ra dòng điện tối đa	Xấp xỉ 22 mA
Tải/dòng tải đầu ra	≤ 250 Ω (tại 20 mA)
Độ gợn	< 20 mVPP (tại 250 Ω)
Phương thức kết nối	Kết nối bằng vít
Chiều dài tuốt dây	12 mm
Ren vít	M3
Tiết diện dây dẫn cứng	0,2 mm² ... 2,5 mm²
Tiết diện dây dẫn mềm	0,2 mm² ... 2,5 mm²
Tiết diện dây dẫn AWG	26 ... 12
Chiều rộng	6,2 mm
Chiều cao	93,1 mm
Chiều sâu	101,2 mm
Màu sắc	Xanh lá (RAL 6021)
Vật liệu vỏ	PBT
Khả năng chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R22	HL 1 - HL 2
Khả năng chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R23	HL 1 - HL 2
Khả năng chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R24	HL 1 - HL 2
Cấp bảo vệ	IP20
Nhiệt độ môi trường (vận hành)	-20 °C ... 60 °C
Nhiệt độ môi trường (bảo quản/vận chuyển)	-40 °C ... 85 °C
Độ cao lắp đặt	≤ 2000 m
Độ ẩm cho phép (vận hành)	5 % ... 95 % (không ngưng tụ)

Ứng dụng trong hệ thống tự động hóa

MINI MCR-SL-UI-2I-NC có thể được sử dụng tại các vị trí cần xử lý và phân phối tín hiệu analog giữa thiết bị đo và hệ thống điều khiển, chẳng hạn:

Cách ly tín hiệu analog giữa cảm biến và PLC.
Nhân đôi tín hiệu 4...20 mA cho hai thiết bị nhận tín hiệu.
Chuyển đổi tín hiệu điện áp sang tín hiệu dòng điện.
Xử lý tín hiệu từ thiết bị đo trước khi đưa vào hệ thống điều khiển.
Tách biệt điện giữa các mạch analog.
Tích hợp trong tủ điều khiển và hệ thống tự động hóa công nghiệp.
Các hệ thống cần bố trí nhiều module xử lý tín hiệu nhưng hạn chế về không gian.
