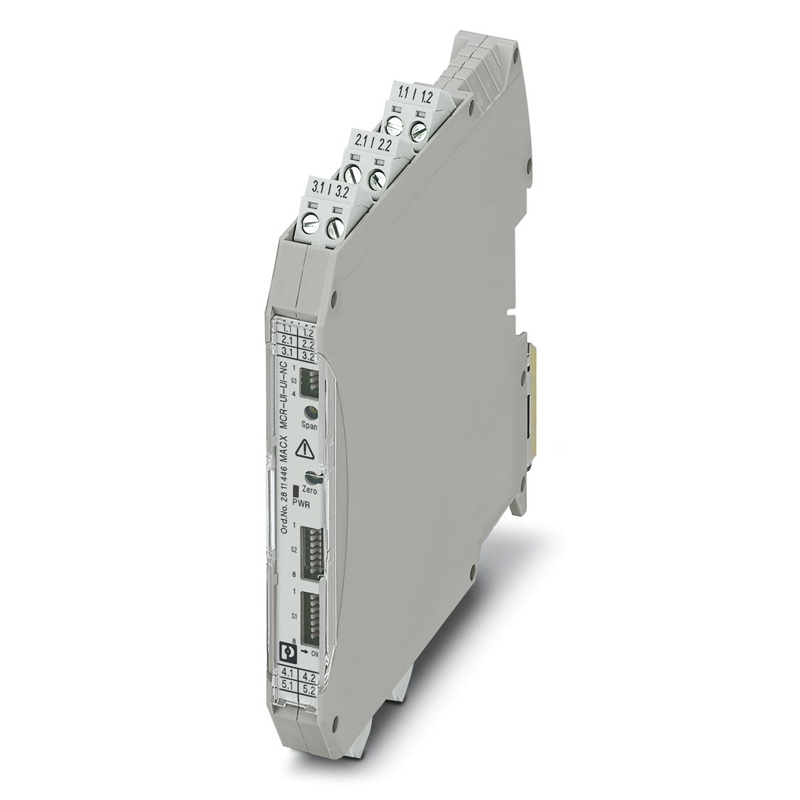

Bộ điều hòa tín hiệu MACX MCR-UI-UI-NC - 2811446

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

MACX MCR-UI-UI-NC - Phoenix Contact 2864176 thuộc dòng MACX Analog, hỗ trợ hơn 1.600 phương án chuyển đổi tín hiệu, power bridging, screw connection và SIL.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan về bộ điều hòa tín hiệu MACX MCR-UI-UI-NC - 2811446

MACX MCR-UI-UI-NC (mã 2811446) là bộ điều hòa tín hiệu đầu vào thuộc dòng MACX Analog của Phoenix Contact, được thiết kế dưới dạng bộ khuếch đại cách ly 3-way có cách ly điện an toàn.

Thiết bị sử dụng nguồn 24 V, hỗ trợ power bridging và cho phép cấu hình hơn 1.600 phương án chuyển đổi tín hiệu thông qua DIP switch bố trí ở mặt trước.

Phoenix Contact 2811446 được phát triển để xử lý và chuyển đổi các tín hiệu analog trong hệ thống tự động hóa công nghiệp. Thiết bị có 1 kênh, sử dụng DIP switch để thiết lập cấu hình và cung cấp khả năng cách ly điện giữa các mạch tín hiệu.

Đặc điểm nổi bật của Phoenix Contact 2811446

Cấu hình hơn 1.600 phương án chuyển đổi tín hiệu
Là bộ điều hòa tín hiệu đầu vào cho hệ thống tự động hóa.
Bộ khuếch đại cách ly 3-way
DIP switch bố trí ở mặt trước
Nguồn 24 V và Power Bridging
Cấu hình tiêu chuẩn 0...10 V đầu vào → 0...20 mA đầu ra.
Kết nối dạng vít và hỗ trợ SIL
Có 1 kênh.
Kết nối bằng screw connection.
Phù hợp để tích hợp trong các hệ thống cần xử lý và cách ly tín hiệu analog.

Thông số kỹ thuật của MACX MCR-UI-UI-NC - Phoenix Contact 2811446

Thông số	Giá trị
Loại sản phẩm	Bộ điều hòa tín hiệu đầu vào
Dòng sản phẩm	MACX Analog
Số kênh	1
Cấu hình	Công tắc DIP
Dải hiệu chỉnh	± 4 %
Điểm 0 hiệu chỉnh	± 4 %
Cách ly điện giữa đầu vào và đầu ra	Có
Tần số giới hạn (3 dB)	10 kHz (có thể chuyển sang 30 Hz)
Công suất tiêu tán tối đa ở điều kiện danh định	< 0,7 W (20 mA)
Mạch bảo vệ	Bảo vệ quá độ
Đáp ứng bước (10–90%)	35 µs (10 kHz)11 ms (30 Hz)
Hệ số nhiệt tối đa	0,0075 %/K
Sai số truyền tối đa	≤ 0,1 % (so với giá trị cuối thang)
Cách ly điện
Điện áp thử nghiệm	2,5 kV AC (50 Hz, 60 s)
Cấp quá điện áp	II
Cấp độ ô nhiễm	2
Cách ly điện đầu vào/đầu ra/nguồn cấp theo IEC/EN 61010-1
Tiêu chuẩn/quy định	IEC/EN 61010-1
Điện áp cách điện định mức	300 Vrms
Cách điện	Cách ly an toàn
Cách ly điện đầu vào/đầu ra/nguồn cấp theo IEC/EN 60079-7
Tiêu chuẩn/quy định	IEC/EN 60079-7
Điện áp cách điện định mức	250 V AC/DC
Nguồn cấp
Dải điện áp nguồn danh định	12 V DC ... 24 V DC -20 % ... +25 %
Dải điện áp nguồn	9,6 V DC ... 30 V DC
Công suất tiêu tán	500 mW (tại 24 V DC / 20 mA)
Công suất tiêu thụ	≤ 700 mW
Tín hiệu: Điện áp/dòng điện – Đầu vào
Số đầu vào	1
Tín hiệu đầu vào điện áp	0 mV ... 50 mV 0 mV ... 60 mV 0 mV ... 75 mV 0 mV ... 100 mV 0 mV ... 120 mV 0 mV ... 150 mV 0 mV ... 200 mV 0 mV ... 300 mV 0 mV ... 500 mV 0 V ... 1 V 0 V ... 1,5 V 0 V ... 2 V 0 V ... 3 V 0 V ... 5 V 0 V ... 10 V (cấu hình bằng công tắc DIP) 0 V ... 15 V 0 V ... 20 V 0 V ... 30 V 0 V ... 50 V 0 V ... 100 V -50 mV ... 50 mV -60 mV ... 60 mV -75 mV ... 75 mV -100 mV ... 100 mV -120 mV ... 120 mV -150 mV ... 150 mV -200 mV ... 200 mV -300 mV ... 300 mV -500 mV ... 500 mV -1 V ... 1 V -1,5 V ... 1,5 V -2 V ... 2 V -3 V ... 3 V -5 V ... 5 V -10 V ... 10 V -15 V ... 15 V -20 V ... 20 V -30 V ... 30 V -50 V ... 50 V -100 V ... 100 V 1 V ... 5 V 2 V ... 10 V
Tín hiệu đầu vào điện áp tối thiểu	± 50 mV
Tín hiệu đầu vào điện áp tối đa	± 100 V
Tín hiệu đầu vào dòng điện	0 mA ... 1 mA (cấu hình bằng công tắc DIP) 0 mA ... 1,5 mA 0 mA ... 2 mA 0 mA ... 3 mA 0 mA ... 5 mA 0 mA ... 10 mA 0 mA ... 15 mA 0 mA ... 20 mA 0 mA ... 30 mA 0 mA ... 50 mA 0 mA ... 100 mA -1 mA ... 1 mA -1,5 mA ... 1,5 mA -2 mA ... 2 mA-3 mA ... 3 mA -5 mA ... 5 mA -10 mA ... 10 mA -15 mA ... 15 mA -20 mA ... 20 mA -30 mA ... 30 mA -50 mA ... 50 mA -100 mA ... 100 mA 1 mA ... 5 mA 2 mA ... 10 mA 4 mA ... 20 mA
Tín hiệu đầu vào dòng điện tối thiểu	± 1 mA
Tín hiệu đầu vào dòng điện tối đa	± 100 mA
Điện trở đầu vào của ngõ vào điện áp	Xấp xỉ 1 MΩ (±1 V DC ... ±100 V DC)
Điện trở đầu vào của ngõ vào dòng điện	Xấp xỉ 10 Ω (±10 mA DC ... ±100 mA DC)
Tín hiệu: Điện áp/dòng điện – Đầu ra
Số đầu ra	1
Có thể cấu hình/lập trình	Có, có thể chuyển đổi
Tín hiệu đầu ra điện áp	0 V ... 10 V (cấu hình bằng công tắc DIP) 0 V ... 5 V 2 V ... 10 V 1 V ... 5 V -10 V ... 10 V -5 V ... 5 V 0 V ... 2,5 V 0,5 V ... 2,5 V -2,5 V ... 2,5 V
Tín hiệu đầu ra điện áp đảo chiều	0 V ... 2,5 V 0 V ... 5 V 0 V ... 10 V
Tín hiệu đầu ra dòng điện	0 mA ... 5 mA 0 mA ... 10 mA 0 mA ... 20 mA (cấu hình bằng công tắc DIP) 1 mA ... 5 mA 2 mA ... 10 mA 4 mA ... 20 mA -5 mA ... 5 mA -10 mA ... 10 mA -20 mA ... 20 mA
Tín hiệu đầu ra dòng điện đảo chiều	0 mA ... 5 mA 0 mA ... 10 mA 0 mA ... 20 mA
Tải/tải đầu ra – đầu ra điện áp	≥ 1 kΩ (10 V)
Tải/tải đầu ra – đầu ra dòng điện	≤ 600 Ω (20 mA; chủ động) Thụ động: ≤ (UB - 2 V)/ Ioutmax
Độ gợn	< 10 mVrms
Kết nối
Phương thức kết nối	Kết nối bằng vít
Chiều dài tuốt dây	7 mm
Ren vít	M3
Tiết diện dây dẫn cứng	0,2 mm² ... 2,5 mm²
Tiết diện dây dẫn mềm	0,2 mm² ... 2,5 mm²
Tiết diện dây dẫn AWG	24 ... 14
Mô-men siết	0,5 Nm ... 0,6 Nm
Đường kính tối đa	2 mm
Chiều rộng	12,5 mm
Chiều cao	112,5 mm
Chiều sâu	113,7 mm
Chiều sâu NS 35/7,5	114,5 mm (gài trên thanh DIN NS 35/7,5 theo EN 60715)
Màu sắc	Xám (RAL 7042)
Vật liệu vỏ	PA 6.6-FR
Cấp bảo vệ	IP20 (không được UL đánh giá)
Nhiệt độ môi trường (vận hành)	-20 °C ... 70 °C
Nhiệt độ môi trường (bảo quản/vận chuyển)	-40 °C ... 85 °C
Dải độ cao (≤ 2000 m)
Độ cao	≤ 2000 m (Dữ liệu kỹ thuật áp dụng cho độ cao ≤ 2000 m so với mực nước biển trung bình. Với độ cao > 2000 m so với mực nước biển trung bình, tham khảo datasheet.)
Nhiệt độ môi trường (vận hành)	-20 °C ... 70 °C
Dải độ cao (≤ 3000 m)
Phạm vi độ cao	> 2000 m ... 3000 m
Nhiệt độ môi trường (vận hành)	-20 °C ... 60 °C
Điện áp cách điện định mức	190 V
Dải độ cao (≤ 4000 m)
Phạm vi độ cao	> 3000 m ... 4000 m
Nhiệt độ môi trường (vận hành)	-20 °C ... 55 °C
Điện áp cách điện định mức	63 V
Dải độ cao (≤ 5000 m)
Phạm vi độ cao	> 4000 m ... 5000 m
Nhiệt độ môi trường (vận hành)	-20 °C ... 45 °C
Điện áp cách điện định mức	63 V

Mua MACX MCR-UI-UI-NC - 2811446 tại Việt Nam

Vũ Nguyên JSC cung cấp Phoenix Contact MACX MCR-UI-UI-NC – mã 2811446, hỗ trợ tư vấn lựa chọn và cấu hình module theo loại tín hiệu đầu vào, đầu ra và yêu cầu cách ly của hệ thống.

Khách hàng có thể liên hệ để được hỗ trợ kiểm tra model, tư vấn kỹ thuật, báo giá, tài liệu sản phẩm và phương án cung cấp.
