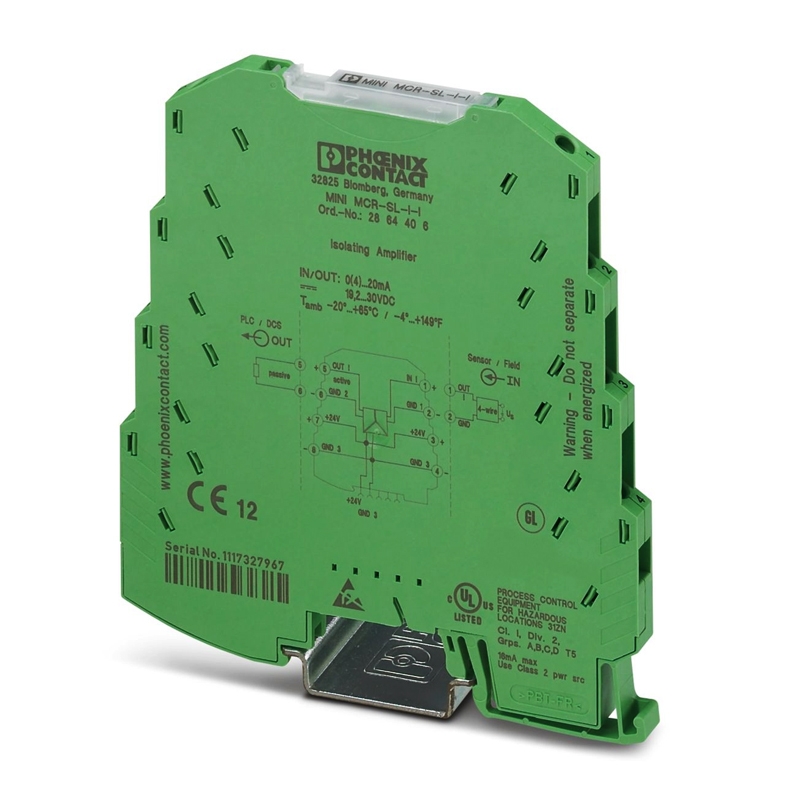

Bộ chuyển đổi tín hiệu Phoenix Contact MINI MCR-SL-I-I - 2864406

Thương hiệu: Phoenix Contact

Tình trạng: Còn hàng

Liên hệ

Bộ chuyển đổi tín hiệu Phoenix Contact MINI MCR-SL-I-I - 2864406 thiết kế 6,2 mm, 3-way, hỗ trợ 0/4...20 mA, khuếch đại và lọc tín hiệu analog.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Tổng quan về bộ chuyển đổi tín hiệu MINI MCR-SL-I-I - 2864406

MINI MCR-SL-I-I (mã 2864406) là bộ chuyển đổi tín hiệu 3-way thuộc dòng MINI Analog của Phoenix Contact, được thiết kế để cách ly điện, khuếch đại và lọc các tín hiệu analog tiêu chuẩn.

Thiết bị có chiều rộng chỉ 6,2 mm, sử dụng kết nối bằng vít và hỗ trợ tín hiệu dòng điện 0...20 mA hoặc 4...20 mA ở cả đầu vào và đầu ra.

Với cấu trúc cách ly điện và khả năng cấp nguồn qua terminal block hoặc DIN rail connector, Phoenix Contact 2864406 phù hợp để tích hợp trong các tủ điều khiển, hệ thống đo lường và tự động hóa công nghiệp.

Module thực hiện ba chức năng chính:

Cách ly điện tín hiệu.
Khuếch đại tín hiệu.
Lọc tín hiệu.

Thông số kỹ thuật MINI MCR-SL-I-I

Thông số	Giá trị
Model	MINI MCR-SL-I-I
Mã sản phẩm	2864406
Loại sản phẩm	Bộ điều hòa tín hiệu đầu vào
Dòng sản phẩm	MINI Analog
Số kênh	1
Cách ly điện	Cách ly 3 chiều
Cách ly điện giữa đầu vào và đầu ra	Có
Tần số giới hạn (3 dB)	Xấp xỉ 100 Hz
Công suất tiêu tán tối đa ở điều kiện danh định	250 mW
Mạch bảo vệ	Bảo vệ quá độ
Đặc tính truyền tín hiệu	In = Out
Đáp ứng bước (10–90%)	≈ 3,2 ms
Hệ số nhiệt tối đa	< 0,01 %/K
Hệ số nhiệt, điển hình	< 0,002 %/K
Sai số truyền tối đa	≤ 0,1 % (giá trị cuối thang)
Cách ly điện
Cấp quá điện áp	II
Cấp độ ô nhiễm	2
Cách ly điện đầu vào/đầu ra/nguồn cấp theo IEC/EN 61010
Tiêu chuẩn/quy định	IEC/EN 61010
Điện áp cách điện định mức	50 V AC/DC
Điện áp thử nghiệm	1,5 kV AC (50 Hz, 60 s)
Cách điện	Cách điện cơ bản
Nguồn cấp
Điện áp nguồn danh định	24 V DC
Dải điện áp nguồn	19,2 V DC ... 30 V DC (Có thể sử dụng đầu nối thanh DIN ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, mã hàng 2869728 để nối cầu điện áp nguồn. Có thể gài đầu nối này lên thanh DIN 35 mm theo EN 60715)
Dòng điện tiêu thụ tối đa	< 20 mA
Công suất tiêu thụ	< 450 mW
Tín hiệu: Dòng điện – Đầu vào
Số đầu vào	1
Có thể cấu hình/lập trình	Không
Tín hiệu đầu vào dòng điện	0 mA ... 20 mA4 mA ... 20 mA
Tín hiệu đầu vào dòng điện tối đa	50 mA
Điện trở đầu vào của ngõ vào dòng điện	Xấp xỉ 50 Ω
Tín hiệu: Dòng điện – Đầu ra
Số đầu ra	1
Có thể cấu hình/lập trình	Không
Điện áp hở mạch	Xấp xỉ 12,5 V
Tín hiệu đầu ra dòng điện	0 mA ... 20 mA4 mA ... 20 mA
Tín hiệu đầu ra dòng điện tối đa	28 mA
Tải/tải đầu ra dòng điện	< 500 Ω (tại 20 mA)
Độ gợn	< 20 mVPP (tại 500 Ω)
Kết nối
Phương thức kết nối	Kết nối bằng vít
Chiều dài tuốt dây	12 mm
Ren vít	M3
Tiết diện dây dẫn cứng	0,2 mm² ... 2,5 mm²
Tiết diện dây dẫn mềm	0,2 mm² ... 2,5 mm²
Tiết diện dây dẫn AWG	26 ... 12
Chiều rộng	6,2 mm
Chiều cao	93,1 mm
Chiều sâu	101,2 mm
Màu sắc	Xanh lá (RAL 6021)
Vật liệu vỏ	PBT
Khả năng chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R22	HL 1 - HL 2
Khả năng chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R23	HL 1 - HL 2
Khả năng chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R24	HL 1 - HL 2
Điều kiện môi trường
Cấp bảo vệ	IP20
Nhiệt độ môi trường (vận hành)	-20 °C ... 65 °C
Nhiệt độ môi trường (bảo quản/vận chuyển)	-40 °C ... 85 °C
Độ cao	≤ 2000 m
Độ ẩm cho phép (vận hành)	5 % ... 95 % (không ngưng tụ)
Cách ly điện	Cách ly 3 chiều
Kiểu lắp đặt	Lắp trên thanh DIN
Lưu ý lắp đặt	Có thể sử dụng đầu nối thanh DIN để nối cầu điện áp nguồn. Đầu nối có thể gài lên thanh DIN 35 mm theo EN 60715.
Vị trí lắp đặt	Bất kỳ
