MINI MCR-2-UI-UI - Phoenix Contact 2902037 là bộ chuyển đổi tín hiệu 3-way, hỗ trợ tín hiệu đơn cực/lưỡng cực, DIP switch và giao tiếp NFC.
Hỗ trợ vận chuyển miễn phí trên toàn quốc
Hỗ trợ thanh toán công nợ từng phần
Hỗ trợ chăm sóc khách hàng 24/7
Chúng tôi là thương hiệu được yêu thích và lựa chọn

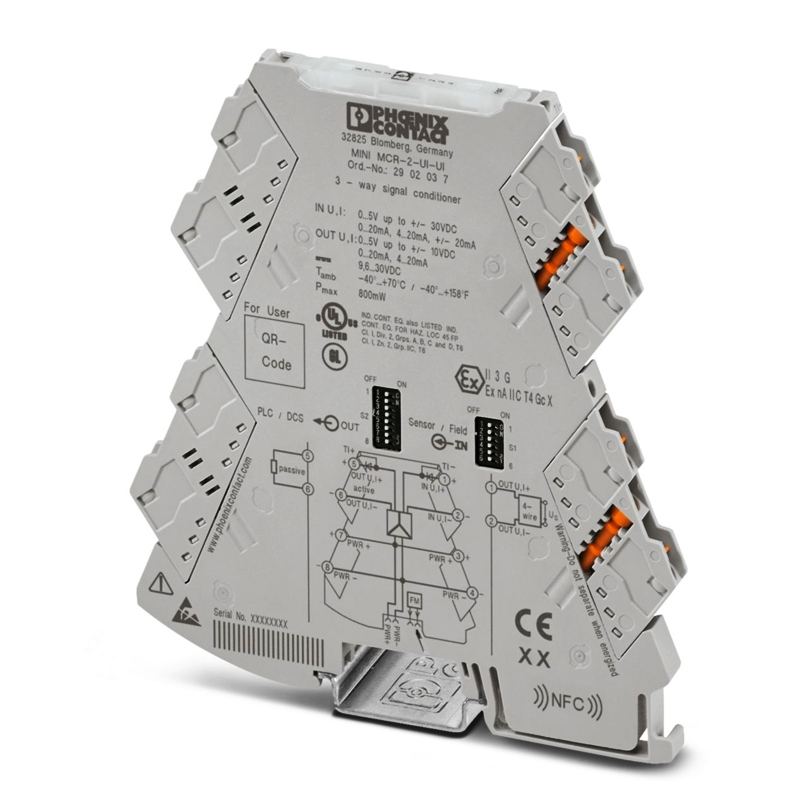

MINI MCR-2-UI-UI (mã 2902037) là bộ điều hòa tín hiệu 3-way thuộc dòng MINI Analog của Phoenix Contact, được thiết kế để cách ly điện, chuyển đổi, khuếch đại và lọc các tín hiệu analog đơn cực và lưỡng cực. Thiết bị sử dụng công nghệ kết nối plug-in, cho phép cấu hình tín hiệu đầu vào/đầu ra bằng DIP switch và hỗ trợ chuyển đổi dải đo đã được hiệu chuẩn, không cần hiệu chỉnh lại sau khi thay đổi dải đo.
Đặc biệt, Phoenix Contact 2902037 hỗ trợ nhiều loại tín hiệu dòng điện và điện áp, tích hợp giám sát lỗi và giao tiếp NFC, phù hợp cho các hệ thống đo lường và tự động hóa công nghiệp.
Các chức năng chính gồm:
Dưới đây là bảng thông số kỹ thuật chính của Phoenix Contact 2902037:
| Thông số | Giá trị |
|---|---|
| Lưu ý khi sử dụng | Theo tình hình hiện tại, chúng tôi đang chuẩn bị sản phẩm để kể từ ngày 11/12/2027, sản phẩm sẽ đáp ứng các yêu cầu của Đạo luật Khả năng chống chịu an ninh mạng của EU (EU Cyber Resilience Act – CRA), dựa trên thông tin hiện có liên quan đến CRA |
| Ghi chú EMC | EMC: Sản phẩm cấp A, xem tuyên bố của nhà sản xuất trong khu vực tải xuống |
| Loại sản phẩm | Bộ điều hòa tín hiệu đầu vào |
| Dòng sản phẩm | MINI Analog Pro |
| Số kênh | 1 |
| Cấu hình | Công tắc DIP |
| Cách ly điện | Cách ly 3 chiều |
| Cách ly điện giữa đầu vào và đầu ra | Có |
| Tần số giới hạn (3 dB) | 30 Hz (qua công tắc DIP)5 kHz (qua công tắc DIP) |
| Mạch bảo vệ | Bảo vệ quá độ |
| Đáp ứng bước (10–90%) | < 12 ms (với bộ lọc 30 Hz) |
| Hệ số nhiệt tối đa | 0,01 %/K |
| Hệ số nhiệt, điển hình | 0,01 %/K |
| Sai số truyền tối đa | ≤ 0,1 % (so với giá trị tối đa của dải đầu ra được cấu hình)≤ 0,15 % (so với giá trị cuối thang, tại IN: 4 mA ... 20 mA / OUT: -10 V ... 10 V) |
| Cấp quá điện áp | II |
| Cấp độ ô nhiễm | 2 |
| Cách ly điện đầu vào/đầu ra/nguồn cấp theo IEC/EN 61010-1 | |
| Tiêu chuẩn/quy định | IEC/EN 61010-1 |
| Điện áp cách điện định mức | 300 Vrms |
| Điện áp thử nghiệm | 3 kV AC (50 Hz, 60 s) |
| Cách điện | Cách điện tăng cường |
| Nguồn cấp | |
| Điện áp nguồn danh định | 24 V DC |
| Dải điện áp nguồn | 9,6 V DC ... 30 V DC (Có thể sử dụng đầu nối thanh DIN ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, mã hàng 2869728 để nối cầu điện áp nguồn. Có thể gài đầu nối này lên thanh DIN 35 mm theo EN 60715) |
| Dòng điện tiêu thụ điển hình | 25 mA (Đầu ra dòng điện, tại 24 V DC, bao gồm tải)54 mA (Đầu ra dòng điện, tại 12 V DC, bao gồm tải) |
| Công suất tiêu thụ (đầu ra I) | ≤ 800 mW (tại IOUT = 20 mA, 9,6 V DC, tải 600 Ω) |
| Tín hiệu: Điện áp/dòng điện – Đầu vào | |
| Số đầu vào | 1 |
| Có thể cấu hình/lập trình | Có |
| Tín hiệu đầu vào điện áp | 0 V ... 5 V (via DIP switch) 1 V ... 5 V (via DIP switch) -5 V ... 5 V (via DIP switch) 0 V ... 10 V (via DIP switch) 2 V ... 10 V (via DIP switch) -10 V ... 10 V (via DIP switch) 0 V ... 20 V (via DIP switch) 4 V ... 20 V (via DIP switch) -20 V ... 20 V (via DIP switch) 0 V ... 24 V (via DIP switch) 4.8 V ... 24 V (via DIP switch) -24 V ... 24 V (via DIP switch) 0 V ... 30 V (via DIP switch) 6 V ... 30 V (via DIP switch) -30 V ... 30 V (via DIP switch) |
| Tín hiệu đầu vào điện áp tối đa | 33 V |
| Tín hiệu đầu vào dòng điện | 0 mA ... 20 mA (via DIP switch) 4 mA ... 20 mA (via DIP switch) -20 mA ... 20 mA (via DIP switch) |
| Tín hiệu đầu vào dòng điện tối đa | 24 mA |
| Điện trở đầu vào của ngõ vào điện áp | > 1000 kΩ |
| Điện trở đầu vào của ngõ vào dòng điện | Xấp xỉ 63 Ω (+0,7 V đối với diode kiểm tra) |
| Tín hiệu: Điện áp/dòng điện – Đầu ra | |
| Số đầu ra | 1 |
| Có thể cấu hình/lập trình | Có |
| Tín hiệu đầu ra điện áp | 0 V ... 5 V (via DIP switch) 1 V ... 5 V (via DIP switch) -5 V ... 5 V (via DIP switch) 0 V ... 10 V (via DIP switch) 2 V ... 10 V (via DIP switch) -10 V ... 10 V (via DIP switch) |
| Điện áp hở mạch | < 17 V |
| Tín hiệu đầu ra dòng điện | 0 mA ... 20 mA (via DIP switch) 4 mA ... 20 mA (via DIP switch) |
| Tín hiệu đầu ra dòng điện tối đa | 22 mA |
| Dòng điện ngắn mạch | < 32 mA |
| Tải/tải đầu ra – đầu ra điện áp | ≥ 10 kΩ |
| Tải/tải đầu ra – đầu ra dòng điện | ≤ 600 Ω (tại 20 mA) |
| Độ gợn | < 20 mVPP (tại 600 Ω) |
| < 20 mVPP (tại 600 Ω) | |
| Kết nối | |
| Phương thức kết nối | Kết nối bằng vít |
| Chiều dài tuốt dây | 10 mm |
| Ren vít | M3 |
| Tiết diện dây dẫn cứng |
0,2 mm² ... 1,5 mm² (có đầu cos) 0,14 mm² ... 2,5 mm² (không có đầu cos) |
| Tiết diện dây dẫn mềm | 0,14 mm² ... 2,5 mm² |
| Tiết diện dây dẫn AWG | 24 ... 12 (dây mềm) |
| Mô-men siết | 0,5 Nm ... 0,6 Nm |
| Hiển thị trạng thái | LED xanh lá (điện áp nguồn) |
| Chiều rộng | 6,2 mm |
| Chiều cao | 109,81 mm |
| Chiều sâu | 119,2 mm |
| Màu sắc | Xám (RAL 7042) |
| Vật liệu vỏ | PBT |
| Khả năng chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Khả năng chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Khả năng chống cháy cho phương tiện đường sắt (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Điều kiện môi trường | |
| Cấp bảo vệ | IP20 (không được UL đánh giá) |
| Nhiệt độ môi trường (vận hành) | -40 °C ... 70 °C |
| Nhiệt độ môi trường (bảo quản/vận chuyển) | -40 °C ... 85 °C |
| Độ cao | ≤ 2000 m |
| Độ ẩm cho phép (vận hành) | 5 % ... 95 % (không ngưng tụ) |
Bộ điều hòa tín hiệu Phoenix Contact 2902037 có thể được sử dụng trong các hệ thống cần xử lý và chuyển đổi tín hiệu analog đa dạng, chẳng hạn:
Vũ Nguyên JSC cung cấp bộ chuyển đổi tín hiệu MINI MCR-2-UI-UI mã 2902037 tại Việt Nam, phù hợp cho các ứng dụng điều hòa, cách ly và xử lý tín hiệu analog trong hệ thống điều khiển và tự động hóa công nghiệp.
Khách hàng có thể liên hệ để được hỗ trợ tư vấn kỹ thuật, kiểm tra cấu hình, báo giá và cung cấp tài liệu sản phẩm.
Liên hệ Vũ Nguyên để nhận báo giá MINI MCR-2-UI-UI - 2902037:
